A2/O工藝城市污水處理模擬實驗指導書

一、A2/O工藝城市污水處理模擬實驗指導書-實驗?zāi)康?/strong>
按照國家[污水綜合排放標準]（GB8978-1996）規定，氨氮最高容許排放濃度二級標準是25mg/L，磷酸鹽（以P計）最高容許排放濃度二級標準是1.0mg/L。厭氧—缺氧—好氧（A²O）工藝是污水除磷脫氮技術的主流工藝，同常規活性污泥相比，不僅僅能生物去除BOD，而且能去除氮和磷，這對于防止水體富營養化的加劇具有重要的作用。本設備是A²O工藝的教學演示和動態實驗設備。

通過設備實驗希望達到以下目的：
1.了解A²O工藝的組成，運行操作要點；
2.確定去除濾高、能量省的運行參數，知道生產運行；
3.針對一些工業污染源對該工藝運行的沖擊，提出準確的判斷，避免造成較大的事故；
4.用設備培訓學生、技術人員、操作人員，考核其獨立的工作能力，提高人員的技術素質和企業管理水平；
5.利用設備運輸方便的特點可以在擬建污水廠的現場，進行污水處理可行性的試驗。
二、設備的工作原理

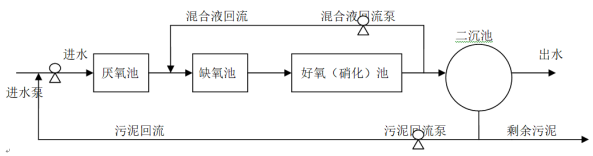

設備的工藝流程如下圖所示：

在利用生物去除水中有機物的同時，進行生物除磷脫氮，包括厭氧、缺氧、好氧三個不同過程的交替循環。具體如下：
1.厭氧池：如工藝流程圖所示，污水首先進入?yún)捬鯀^(qū)，兼性厭氧的發酵細菌將水中的可生物降解有機物轉化為揮發性脂肪酸（VFAs）低分子發酵產物。除磷細菌可將菌體內存貯的聚磷分解，所釋放的能量可供好氧的除磷細菌在厭氧環境狹隘維持生存，另一部分能量還可供除磷細菌主動吸收環境中的VFA類低分子有機物，并以聚ß丁酸（PHB）的形式在菌體內貯存起來。
2.缺氧池：污水自厭氧池進入缺氧區，反硝化細菌就利用好氧區中經混合液回流而帶來的硝酸鹽，以及污水中可生物降解有機物進行反硝化，達到同時去碳及脫氮的目的。
3.好氧池：最后污水進入曝氣的好氧區，除磷細胞除了可吸收、利用污水中殘剩的可生物降解有機物外，主要是分解體內貯積的PHB，產生的能量可供本身生長繁殖。此外還可以主動吸收周圍環境中的溶解磷，并以聚磷的形式在體內貯積起來。這時排放的出水中溶解磷濃度已相當?shù)�，著有利于自養的硝化細菌生長繁殖，并將氨氮經硝化作用轉化為硝酸鹽。非除磷的好氧性異養菌雖然也存在，但它在厭氧區受到嚴重壓抑，在好氧區又得不到充足的營養，因此在與其它生理類群的微生物競爭中處于相對弱勢。排放的剩余污泥中，由于含有大量能超量貯積聚磷的貯磷細菌，污泥含磷量最高可達到6%（干重）以上，因此大大提高了磷的去除效果。
三、設備組成和規格
1.環境溫度：5℃～40℃
2.設備本體材質主要由有機玻璃制成
3.處理能力約：5L/h
4.運行控制方式：為可編程序自動控制
5.污泥負荷:（KgBOD₅/KgMLVSS·d）0.15~0.25
6.污泥齡:15~27d
7.污泥回流比:40~100%
8.設計處理效果:出水BOD₅≤20mg/l；BOD₅去除率≥86%
9.設備由一系列構筑物、設備和連接管路等組成。除了原水箱以外，所有的構筑物、設備和連接管路均安裝在一個鋼制臺架上。設備為24h連續運行的設備，應該保證原水箱水量充足。流水通暢，供電正常。

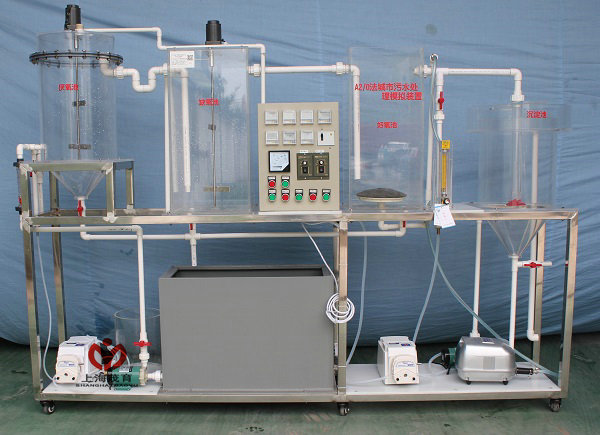

四、實驗裝置主要有：
1、廢水配水箱1個（PVC制）   2、小型進水泵1臺    3、進水流量計1個
4、靜音充氧泵1臺        5、氣體流量計1個    6、不銹鋼攪拌器2套
7、調速電機2臺         8、可控硅調速裝置2套  9、污泥回流泵1臺
10、污泥回流流量計1個     11、混合液回流泵1臺   12、混合液回流流量計1個
13、自動控制箱1套       14、可編程序控制系統1套 15、漏電保護開關1套
16、電源電壓表1個       17、按鈕開關       18、水池低部防水板1張
19、不銹鋼實驗臺架1套     20、連接管道及閥門若干。
1.設備的外形尺寸約：長×寬×高=1000mm×500mm×1600mm。
2.裝置為24h連續運行設備，每日需取樣化驗污水和污泥，并測定和調整運行參數。
3.需要的測定設備及儀器（用戶自備）
4.實驗所需的監測項目如下表所示，需要準備相關的儀器和化學藥品。根據實驗?zāi)康牡脑鰷p測定項目，并且測定項目可分為每日一次、隔日一次、每周測定一次幾種類型。
監測項目

取樣點 分析項目

進水： Q、pH、COD、BOD₅、溶解性BOD₅、溶解性COD、TKN、NH₃-N、NO₂-N、NO₃-N、SS、VSS、TP、PO₄-P、堿度

厭氧池： DO、T、SV、SVI、MLSS、MLVSS、TP

缺氧池： DO、T、SV、SVI、MLSS、MLVSS、NO₂-N、NO₃-N

好氧池： DO、T、SV、SVI、MLSS、MLVSS、NO₂-N、NO₃-N、TP

混合液回流： Q、MLSS、MLVSS、BOD₅、COD、NO₂-N、NO₃-N、TP

回流污泥： Q、MLSS、MLVSS、BOD₅、COD、NO₂-N、NO₃-N、TP

二沉池出水： Q、pH、COD、BOD₅、溶解性BOD₅、溶解性COD、TKN、NH₃-N、NO₂-N、NO₃-N、SS、VSS、TP、PO₄-P、堿度

5.啟動和運行
首先必須認真閱讀產品說明書，弄清楚組成裝置的所有構筑物、設備和連接管路的作用，以及相互之間的關系，了解設備的工作原理。在次基礎上，方可開始設備的啟動和運行。
（1）啟動。經清水試運行，確認設備動作正常，池體和管路無漏水時，方可開始微生物的馴化和培養。接種污泥可取自城市污水處理廠回流泵房的活性污泥，數量為厭氧池、缺氧池、好氧池和沉淀池的有效容積。開始運轉時，全部設備均啟動，進水流量可從小開始，回流量也相應減小，污泥全部回流，不排放剩余污泥，以培養異氧菌、貯磷菌、硝化菌、脫氮菌等，提高系統MLSS，固定進水流量及混合液回流比（如50%），開啟厭氧池和缺氧池?cái)嚢�，速度盡量小，以不產生污泥沉淀即可，開啟好氧池氣泵進行曝氣，曝氣強度應使好氧池溶解氧DO達到2mg/L以上。
當系統MLSS達到3000~5000mg/L時，試驗參數穩定，出水水質良好，可逐漸加大進水流量，相應加大回流流量。視沉淀池內污泥積累情況，定時開啟剩余污泥蠕動泵，其流量視二沉池中的污泥層厚度和泥齡而定，不能放空。同時，固定污泥回流比。
此時，檢測出水水質。如果COD、SS、NH₃-N、TP等達標且系統狀態穩定，就可以認為啟動階段結束。
（2）典型運行參數

項目單位范圍

污泥負荷 KgBOD₅/KgMLVSS·d 0.15~0.25

污泥齡 d 15~27

MLSS mg/L 3000~5000

污泥回流比 % 20~！50

混合液回流比 % 100~300

DO mg/L 厭氧<0.3；缺氧<0.5好氧<1.5~2.5

(3)主要影響因素

因素影響

溫度T 主要影響硝化、反硝化。適宜溫度：15~30C。溫度對反硝化速率的影響與反應器類別及硝酸鹽負荷有關，低負荷的系統受溫度的影響較小。水溫對生物除磷影響不大。

溶解氧DO 厭氧池磷的釋放，DO影響很大，應控制在0.2mg/L以下；缺氧池反硝化。DO<0.5 mg/L；好氧池硝化、磷的吸收，DO>2 mg/L

pH 厭氧池pH不可太低，否則產生磷的無效釋放，也不可太高。否則可能產生磷酸鈣沉淀；缺氧池反硝化最適宜pH7.0~7.5；好氧池硝化反應消耗堿度，對pH敏感，適宜pH7.0~8.0，磷的吸收，pH不能低于6.5

C/N、C/P 厭氧池磷的釋放需要揮發性脂肪酸VFA，隨著C/P值的增大，磷的去除率明顯增大，BOD₅/TP應大于20；缺氧池反硝化需要碳源，隨著C/N值的增大，N的去除率增大，BOD₅/TKN應大于4~6；好氧池異氧菌與硝化菌競爭底物，BOD₅/TKN不宜太大，一般認為：BOD負荷小于0.15 BOD₅/gMLSS·d時，硝化反映才能正常進行。

出水SS 主要影響P的去除，工藝去除溶解性磷，懸浮性磷仍存在于出水中。

泥齡θc 硝化反應需要較長的泥齡，而出磷泥齡則不宜太高。因此，只要能滿足硝化及反硝化要求，系統按最低泥齡運行。

水力停留時間HRT 厭氧池HRT不宜過長，否則導致沒有VFA吸收的齡釋放，一般取1~2小時；好氧池可取1~2小時。

回流比混合液回流主要影響池容大小及脫氮效果，本試驗最大回流比300%；污泥回流主要考慮硝態氮含量對厭氧區齡的釋放的影響，本試驗最大回流比100%

硝態氮厭氧區硝態氮與貯磷菌爭奪VFA，產生反硝化，影響磷的釋放。

有毒物質 硝化菌對有毒物質比較敏感，主要是一些重金屬如Zn、C、hg等，無機物CN、疊氮化鈉等，還有游離氨和亞硝酸鹽。

提高除磷與脫氮效果的措施
提高脫氮率的措施
降低系統容積負荷可提高去除率。
反硝化需要碳源，投加甲醇可提高去除效果。
硝化反應需要堿度，因此，控制pH很重要。如原水堿度不足，應投加堿度或考慮前置反硝化工藝（因反硝化產生堿度，可部分補充）。
因硝化菌的生長世代周期較長，所以提高泥齡能夠充分地進行硝化反映，提高脫氮率。
提高除磷率的措施
生物處理工藝方面
適當增長厭氧區水力停留時間。以使磷得到充分的釋放。
適當增大缺氧池的池容，這樣會提高脫氮效果，以降低回流污泥中的硝酸鹽的含量。
污泥回流至缺氧池，缺氧池至厭氧池增設二級混合液回流，這樣一來進入?yún)捬醭氐幕旌弦合跛猁}含量可降低（UCT工藝）
設前置厭氧/缺氧調節池，見污泥回流至調節池，以去除其中的硝酸鹽，保證其后餓厭氧池最佳狀態運行（改良A/A/O工藝）
可將各區分段，利用有機物的梯度分布促進除磷脫氮（VIP工藝）
其它工藝方面
后置濾池，以降低出水SS，從而去除懸浮性磷。
投加化學藥劑，提高出磷效果。
初沉污泥發酵或消化池污泥回流至厭氧區，以便將污泥中的顆粒性有機物轉化為VFA，但要注意避免甲烷的產生。
