平面磨床面板器件布局圖及電路實訓單元故障現象

用途與特點：

平面磨床采用砂輪周邊進行磨削，工作臺縱向運動，魔頭橫向進給采用液壓驅動，垂直進給采用快速升降，工作臺快速運動采用緩沖裝置，無撞擊現像，結構先進。

一、平面磨床實訓臺的技術指標

1、基本技術指標

1) 使用電源：三相五線式電源

2) 空載功耗≤250W，額定輸出電流≤1A

2、使用條件

1) 溫度：-10℃～+40℃

2) 相對濕度：不大于 90%

3) 三相電源：380V±10%，頻率 50Hz±5%

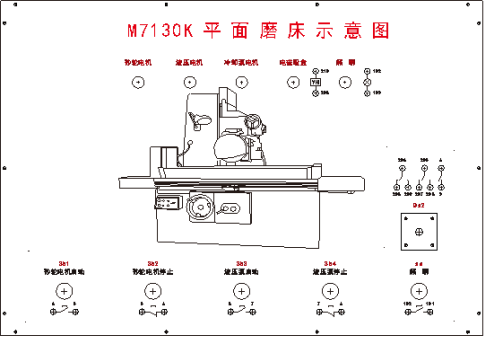

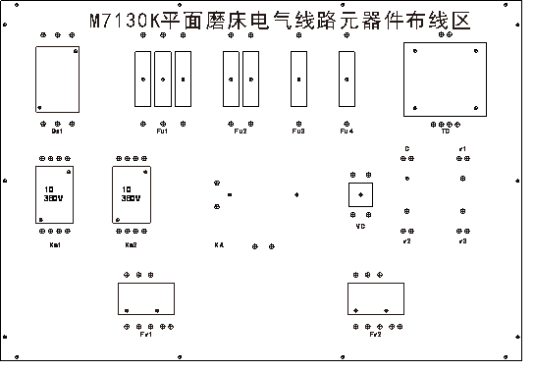

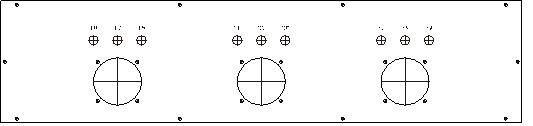

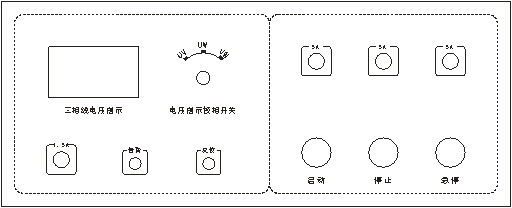

二、平面磨床面板器件布局圖

三、平面磨床電氣技能培訓考核實驗裝置電路實訓單元故障現象

1)砂輪電機及冷卻泵電機、液壓泵電機均缺一相。

2) 砂輪電動機缺一相。

3) 冷卻泵電機缺一相。

4) 液壓泵電機缺一相。

5)照明及控制變壓器沒電，照明燈不亮，控制回路失效。

6)砂輪控制及液壓泵保護控制回路失效。

7) 砂輪控制及液壓泵保護控制回路失效。。

8)砂輪機不能連續運轉。

9)砂輪機及冷卻泵電機不運轉。

10)液壓泵電機不能連續運轉。

11)液壓泵電機不能工作。

12)控制變壓器沒有電照明及電磁吸盤不能正常工作。

13)電磁吸盤不能工作。

14)照明燈不亮。

15)電磁吸盤不能工作。

16)電磁吸盤線圈開路，不能工作。
