變壓器耦合推挽功率放大器實驗說明

一、變壓器耦合推挽功率放大器實驗說明-實驗?zāi)康模?/strong>
1.了解變壓器耦合推挽功率放大器的工作原理。
2．掌握功率放大器的安裝調試方法。
3．學會測量放大器的最大不失真輸出功率。
4.了解阻抗匹配的作用。
二、實驗內容：

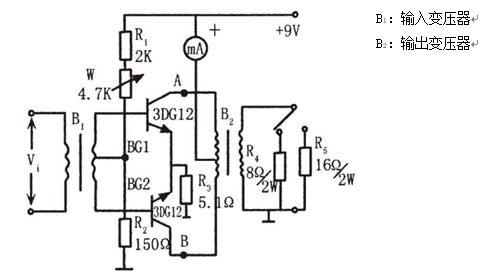

按圖連接成實驗電路
1.調試靜態工作點：接通電源，斷開B點，調節W使毫安表（用10mA測試表）指示約2mA，再合上B點斷開A點，觀察毫安表讀數是否仍為2mA。如果兩次數值相等，表明功率管在小信號時性能一致。
大信號時兩管性能測試，斷開B點，調節W使直流毫安表指示為20mA左右（數字電流表直流檔測）。然后斷開A點接通B點，如讀數仍為20mA左右，表明兩管工作在大信號時性能也較一致。
接通A、B點，將兩管靜態工作電流調至4～5mA，接上8負載電阻。
2.觀察交越失真
在放大器輸入端輸入f=1KHz正弦信號，示波器Y軸衰減置“1”，Y軸增幅旋至最大并接至負載電阻兩端。逐漸增大輸入信號幅度，使示波器出現清晰可辯的正弦波，此時放大器工作于小信號狀態。
短路R₂，使兩功放管基極處于零偏狀態，觀察并描出交越失真的輸出電壓波形，切斷輸入信號，記錄電流表讀數。
3.測量負載兩端最大不失真輸出功率
斷開R₂的短路線，使放大器恢復正常，逐漸加大輸入信號幅度，直到輸出波形剛好不失真為止。用毫伏表測出此時負載R₄兩端的電壓有效值U₀，計算最大不失真輸出功率Pom=
4.測量阻抗匹配對輸出功率的影響。
改變負載電阻R_L的阻值，使它為16，重復最大不失真輸出功率的測量。
5.推挽功率實驗
輸入f=1KHz正弦信號，用示波器觀察R_L為8時兩端輸出波形。調節輸入信號幅度，使示波器上出現約占屏幕2/3高度的不失真正弦波。
斷開A點使BG₁不工作，接通A點斷開B點使BG₂不工作，記錄兩管輪流工作時的輸出波形。
