水塔自動控制實驗--PLC可編程控制器

一、實驗目的
學會利用PLC控制自動供水設備。
二、實驗器材
1.可編程控制器實驗臺1臺
2.PLC-DEMO009水塔水位自動控制模擬實驗板1塊
3.PC機或FX-20P-E編程器（自備）1臺
4.編程電纜1根
5.自鎖式連接導線（或扁平線）若干根

三、實驗原理與實驗步驟

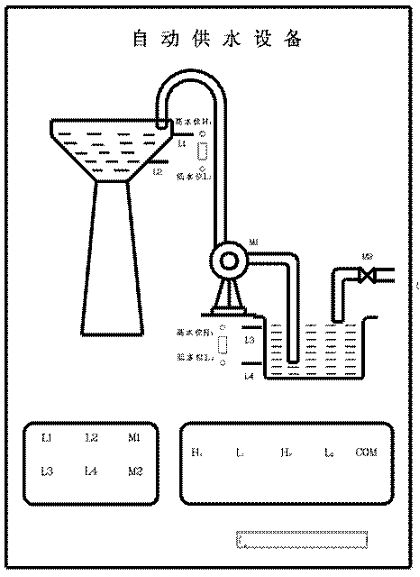

1.水塔水位自動控制，模擬實驗板結構如圖所示。
2.本實驗利用6個LED來指示水位的高低和電機的工作狀態。其中4個LED顯示水位的高低，2個顯示電機的工作狀態。
3.控制要求：
1）當水池水位低于低水位界L4時（L4=ON），閥M2打開進水；當水池水位高于高水位界時（L3=ON）;則閥M2關閉。
2）當水塔水位低于低水位界L2時（L2=ON）,且水位高于低水位界；則抽水電機M1打開。
3）當水塔水位高于高水位界時，則M1關閉。
4）若在抽水過程中，水池水位下降到低水位界，則M1也關閉。
4.實驗步驟
1）打開實驗臺電源，PLC與編程器或PC機連接。
2）根據具體情況編制輸入程序，并檢查是否正確。
3）按圖接線，實驗臺與PLC-DOME009連接，檢查連線是否正確。
4）啟動設備，觀察運行結果是否正確。
四、設計程序清單
I/O分配

輸入		輸出
水塔高水位界H1	X3	水塔高水位指示L1	Y0
水塔低水位界L1	X2	水塔代水位指示L2	Y1
水池高水位界H2	X1	進水電磁閥M2	Y5
水池低水位界	X0	抽水機M1	Y

指令表

0 LD X000
1 OUT Y005
2 LDI X003
3 ANI X000
4 ANI Y004

5 OUT Y002
6 LD X003
7 OUT Y000
8 LD X002
9 OUT Y001

10 LD X001
11 OUT Y003
12 LD X000
13 OUT Y004
14 END

梯形圖

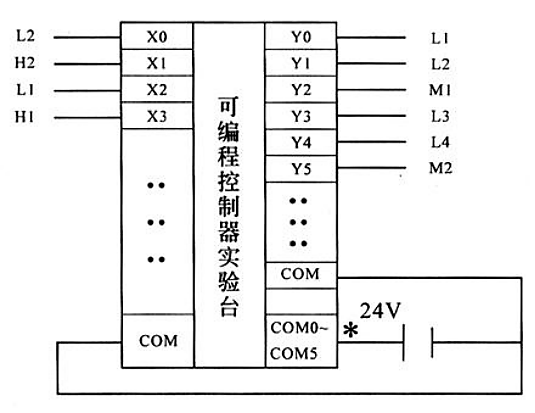

接線圖

※FX系列的輸出繼電器的公共端：FX2N－32MR為COM0～COM4;FX2N－48MR為COM0～COM5;FX1N－60MR為COM0～COM7
