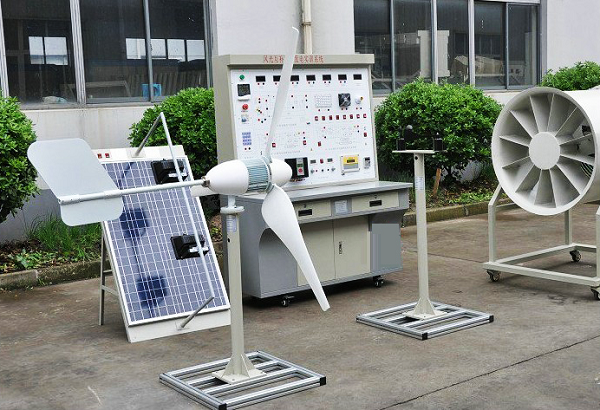

風光互補發電測量控制實訓裝置

一、MY-F500風光互補發電測量控制實訓裝置主要技術規格參數：
1、系統規格：
1）系統工作電壓：12/24V DC  220VAC
2）系統最大電流：10A
3）系統最大功率：500W
2、單晶硅太陽能電池規格：
1）組件尺寸(L*W*H)：536*477*28mm×4
2）最佳功率：25W
3）最佳工作電壓：17.05±0.5V
4）最佳工作電流：1.43±0.10A，
5）短路電流：1.6±0.10A，
6）開路電壓：21.0±0.5V
3、風機力發電機參數：
1）額定功率：400(W)
2）額定電壓：12/24(V)
3）額定電流：33.3/16.7（A）
4）風輪直徑：1.5(m)
5）啟動風速：2.5(m/s)
6）額定風速：9.6(m/s)
7）安全風速：35(m/s)
8）發電機工作形式：永磁同步發電機
9）風葉旋轉方向：順時針
10）風葉數量：3（片）
11）風葉材料：玻璃增強聚丙烯材料
12）電機材料：鋁合金&不銹鋼
4、模擬風洞模塊：
1）風量：32073 m^з/h
2）風壓：388Pa
3）轉速：1450 r/min
40功率：5.0kW
5、風光互補控制器規格:
1)工作電壓：12VAC
2)充電功率：400W
3)充電方式：PWM脈寬調制
4）充電最大電流 35A
5）過放保護電壓 11V
6）過放恢復電壓 12.6V
7）輸出保護電壓 16V
8）卸載開始電壓（出廠值）15.5V
9）卸載開始電流（出廠值） 15A
10）控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；
11）負載為100W以下的12V/24V直流負載，控制單元一通道為常開輸出，另一通道為多類定時輸出（光控開、光控關，定時開、定時關，）。
6、離網逆變電源：
1）直流輸入電壓：10.8～16.8VDC
2）額定蔬出功率：300W
3）輸出電壓：110VAC
4）輸出波形：純正弦波
5）輸出頻率：50Hz
6）工作效率：85%
7)功率因數：>0.88
8)波形失真率≤5%
9)工作環境：溫度-20℃～50℃
10)相對濕度：﹤90﹪（25℃）
11)保護功能：極性反接、短路、過熱、過載保護

 離網逆變電源
7、并網同步逆變電源:
1)AC標準電壓范圍： 90V-140V/180V-260VAC
2)AC頻率范圍：55Hz~63Hz/45Hz~53Hz
3)輸出電流總諧波失真：THDIAC <5%
4)相位差：<1%
5)島效應保護：VAC;f AC
6)輸出短路保護：限流
7)顯示方式：LED
8)待機功耗：<2W
9)夜間功耗：<1W
10)環境溫度范圍：-25℃~60℃
11)環境濕度：0~99%(Indoor Type Design)

并網同步逆變電源:
8、太陽能電池自動跟蹤模塊:
1）跟蹤方式：雙軸全自動跟蹤
2）跟蹤精度：±1°
3）水平回轉角度：360°
4）俯仰角度：180°
4）傳動機構自重：8Kg   （不含支架與電池板）
5）最大承重：25Kg（可裝120W以下的電池板）
6）電機供電電源：DC 12V
7）控制器供電電源：DC 12V
8）系統年平均耗電量：0.1W
9）抗風等級：10級
10）工作高度1500㎜~1695㎜，承載8㎏，凈重1.8㎏，
11）模擬小太陽模塊：220VAC  150W金鹵燈或500W自然色投光燈
9、測風系統模塊：
1）測量范圍：風速：0～60m/s    風向：0～360°
2）精 度：±0.1m/s  ± 3°
3）工作電源：AC 220V±20%  50HZ， DC24V、12V、5V或其他供電。
4）記錄間隔：1分鐘～240分鐘連續可設置
5）內部存儲：4M bit
6）通訊接口：RS-232/485/USB通訊
7）環境溫度：-40℃～50℃
8）轉速傳感器：0～5000 風力發電機轉速檢測顯示（室內）

測風系統
10、電表規格：
◆ 電流表：×3個，2A， 顯示模式︰0.5”LED
◆ 電壓表：×3個，20V，顯示模式︰0.5”LED
◆ 溫度表：×1個，0～99.9℃
11、負載：
◆ 風扇：×1個，額定電壓：12/24V，工作電流：0.25A，功率：3W
◆ 交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
◆ 蜂鳴器：×1個
◆ 馬達：×1個，額定電壓：12/24V，工作電流：0.25A，功率：3W
◆ 交流線性電阻負載：3～15～120W
◆ 直流模擬負載：12V/24V/28WLED路燈板
12、電池：閥控式密封鉛酸蓄電池
◆ 額定電壓：12V
◆ 額定容量：100Ah
◆ 充電方法（恒壓），循環︰最大充電電流為5.6A
13、無線監控：高性能風光互補智能控制器，含PC端Zigbee無線監控模塊，與太陽能教學模塊Zigbee發射模塊，透過IEEE802.15.4標準無線協定截取I(電流)V(電壓)值至PC端顯示以便監控。
14、系統外形尺寸；長1400×寬550×高1700（㎜）附滾輪方便推動至戶外教學。
15、監控軟件：
◆ PC監控模塊：監控主機、監控軟件。
◆ 顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。
二、風光互補發電測量控制實驗設備教學及研究實訓項目：
（1）永磁同步風力發電機系統運行過程風能量變換演示和實驗：
實驗1、風速即轉速與與出功率關系實驗
實驗2、發電機轉速與輸出電壓關系實驗
實驗3、發電機轉速與輸出電流關系實驗
實驗4、發電機轉速與輸出電壓頻率關系實驗
實驗5、風速即轉速與與出功率關系實驗
實驗6、發電機轉速與輸出電壓關系實驗
實驗7、發電機轉速與輸出電流關系實驗
實驗8、發電機轉速與輸出電壓頻率關系實驗
（2）太陽能電池控制運行過程光能量變換演示和實驗：
實驗1、光伏電池的伏安特性；
實驗2、光伏發電的負載特性測試；
實驗3、光伏電池輸出功率與入射角的關系；
實驗4、輸出功率與光照強度的關系；
實驗5、最大功率點跟蹤實驗測試；
實驗6、控制器原理實驗；
實驗7、蓄電池充放電控制實驗；
實驗8、蓄電池保護實驗；
實驗9、光伏陣列設計實驗；
實驗10、太陽能照明系統設計；
實驗11、太陽能系統電器負載實驗；
實驗12、綜合實驗；
實驗13、追日實驗；
三、主要設備清單：

序號	名     稱	型  號	數 量	單 位
1	風光互補實訓系統主操作臺	MY-F500	1	臺
2	永磁同步發電機	400W	1	臺
3	模擬風洞系統		1	只
4	風速儀（含支架）		1	臺
5	風向儀（含支架）		1	臺
6	矢量變頻器	5.0KW	1	臺
7	太陽能電池組件模塊	100W	1	套
8	蓄電池組	100Ah	4	組
9	實驗附件	茂育	1	套
10	上位軟件	茂育	1	套



---
