序號 | 設備名稱 | 實驗目的 | 數量 |
1 |
MYN-238工業4.0智能控制實訓臺 |
一、建設目標 結合學院當前和未來的發展規劃目標,本次規劃設計的工業機器人技能技能工作室能達到以下目標: --具備能夠滿足各專業教學實訓的基本技能、綜合技能、創新技能,以及中級、高級、技師、高級技師的職業資格和人才培養的需求。 --具備能夠滿足現代先進技術并緊密結合先進制造業技術發展的新工藝、新知識、新技能、新任務的需求。 --具備能夠滿足緊缺人才培訓,高技能人才培訓,農村勞動力轉移培訓,退役士兵培訓,職業能力轉換培訓等綜合培訓、鑒定的需求。 --具備能夠滿足國家骨干師資培訓,一體化教學師資培訓及其他雙師型師資培訓等綜合性師資培訓的需求。 --具備能夠滿足開展教學研討,開展技能競賽,開展學術交流,開展課程改革等等需要的多功能綜合性基地的需求。 規劃設計的一體化機電專業、電氣和自動化專業、工業自動化專業實訓基地的實訓裝備,本著實用性,實操性,職業性,綜合性為出發點,其技術優勢如下: 技術的先進性 整套方案體現出現代制造業領域中所包含的PLC控制技術、網絡通信技術等先進控制理念及管理系統。 --技術的前瞻性 本套方案在基于現代控制理念的基礎上,突出體現現代制造業前沿科技的應知點及應會點,如工業機器人控制技術,智能監控技術等。 技術的綜合性 集成了光、機、電、氣、液、網絡通信、數字控制等綜合技術的應用,完全覆蓋現有機電專業教學大綱及流行教材的訓練內容。 技術的職業性 方案所涉及的訓練內容,在滿足機電專業教學的前提下,結合相關工種的國家職業標準,既能進行培訓練習又能用于鑒定考核。 技術的可操作性訓練載體體現高起點、高科技、高技能的特點,該套方案配備了完整系統的解決措施,具備配套的課程體系、教學大綱、訓練教材及長期穩定的師資培訓計劃。 技術的兼容性 該方案的技術來源于生產實際,不但能夠用于教學訓練,還能進行與生產實際相關的典型工作任務,使學校實訓與生產實際零距離接軌。 二、實訓項目 1.PLC認知實訓(軟硬件結構、系統組成、基本指令、接線、編程下載等) (一).PLC虛擬控制應用實訓 1.數碼顯示控制 2.搶答器控制 3.天塔之光控制 4.音樂噴泉控制 5.十字路口交通燈控制 6.水塔水位控制 7.自動送料裝車系統控制 8.四節傳送帶控制 9.裝配流水線控制 10.多種液體混合裝置控制 11.自動洗衣機控制 12.貨物分揀機控制 13.自動售貨機控制 (二).PLC實物控制應用實訓 14.視覺識別控制 15.RFID控制 16.長度定長控制 17.稱重控制 18.氣動基本回路控制 19.直線運動位置檢測、定位控制 20.步進電機定位控制 21.步進電機的速度控制 22.步進電機的正反轉控制 23.伺服電機定位控制 24.伺服電機的速度控制 25.伺服電機的正反轉控制 26.伺服電機和步進電機的綜合控制 (三).PLC、變頻器、觸摸屏綜合應用技能實訓 27.變頻器功能參數設置與操作 28.外部端子點動控制 29.變頻器控制電機正反轉 30.多段速度選擇變頻調速 31.變頻器無級調速 32.外部模擬量方式的變頻調速控制 33.基于PLC的變頻器外部端子的電機正反轉控制 34.基于PLC模擬量方式變頻開環/閉環調速控制 35.基于PLC通信方式的變頻開環調速 36.基于觸摸屏控制方式的基本指令編程練習 37.基于觸摸屏控制方式的數碼顯示控制 (四).網絡通訊綜合實訓 38.PLC與變頻器RS485通訊實訓 39.PLC、觸摸屏與變頻器通信控制 40.PLC主機之間PROFINET通訊實訓 41.PLC、變頻器、觸摸屏組網綜合應用實訓 42、PLC與RFID通訊控制 43、PLC與工業相機通訊 |
5套 |
2 |

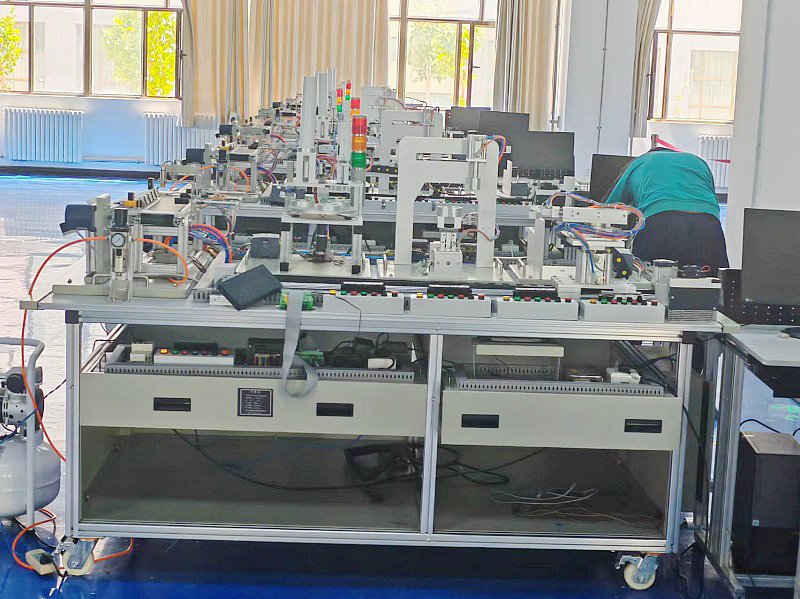

MY-18B光機電氣一體化控制實訓考核裝置 |
實訓項目: 1、氣動系統的安裝與調試 (1)氣動方向控制回路的安裝 (2)氣動速度控制回路的安裝 (3)氣動順序控制回路的安裝 (4)氣動機械手的安裝 (5)氣動系統氣路的連接 (6)磁性開關的位置調整 (7)氣動系統調試 (8)擺動控制回路的安裝 2、變頻器的安裝與調試 (1)變頻器與交流電機主電路的連接 (2)變頻器面板的參數設置與操作 (3)變頻器面板控制交流電機調速 (4)通過變頻器外部端子控制電機啟停 3、機電設備的安裝與調試 (1)傳動裝置同軸度的調整 (2)皮帶輸送機的安裝與調整 (3)搬運機械手設備安裝與調試 (4)物件分揀設備的安裝與調試 (5)送料設備的安裝與調試 (6)自動生產線設備安裝與調試 4、電氣控制電路的安裝與PLC編程 (1)電動機正反轉控制電路的連接與程序編寫 (2)電動機調速控制電路的連接與程序編寫 (3)皮帶輸送檢測程序編寫 (4)氣動順序動作控制程序編寫 (5)氣動機械手控制程序編寫 (6)機電一體化設備控制程序編寫 (7)自動生產線控制程序編寫 5、自動控制系統的安裝與調試 (1)多種傳感器的安裝與調試 (2)皮帶輸送檢測的自動控制 (3)機械手的自動控制 (4)機電一體化的自動控制 (5)PLC控制系統的安裝與調試 (6)自動生產線的安裝與調試 6、觸摸屏基本控制及設置 (1)觸摸屏的接線和基本參數設置; (2)基于觸摸屏控制方式的基本指令編程練習; (3)PLC、觸摸屏與變頻器通信控制。 7.可用于考核或技能競賽,可考察的職業能力 (1)機械構件的裝配與調整能力 (2)機電設備的安裝與調試能力 (3)電路安裝能力 (4)氣動系統的安裝與調試能力 (5)機電一體化設備的控制程序的編寫能力 (6)自動控制系統的安裝與調試能力 |
10套 |

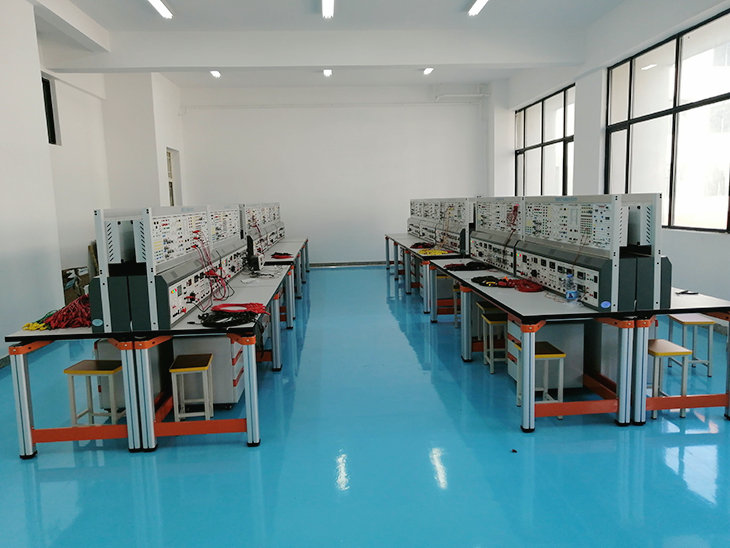

4 | MYDG-02B電工電子技術實驗裝置 |
完成的實驗項目: 1、電工部分 (1)常用電工僅表的廁量與誤差分析: (2)減少儀表測量誤差方法: (3)電路元件伏安特性測量: (4)節點電位與電路電壓的研究; (5)基爾霍夫定律的驗證: (6)線性電路特性的研究; (7)線性有源二端網絡等效電路的研究; (8)運算放大器與受控源特性研究: (9)典型信號的觀察與測量: (10)正弦穩態電路的研究; (11)二階電路的響應研究; (12)串、并聯諧振電路; (13)負阻變換器的特性測試: (14)無源二端口網絡的研究: (15)無源和有源濾波器: (16)三相交流電路研究; (17)功率因數(有功功率、無功功率、視在功率、功率因素研究); 2、模擬電路實驗 (1)常用電子儀器的使用 (2)晶體二極管的判別與檢測 (3)晶體三極管的判別與檢測 (4)單管低頻放大器的靜態測試 (5)單管低頻放大器放大能力的測試 (6)場效應管放大電路 (7)負反饋放大電路 (8)差動放大電路 (9)射極跟隨器 (10)雙電源反相比例放大器的測試 (11)電壓跟隨器 (12)過零比較器 (13)滯回比較器 (14)窗口比較器 (15)RC文氏橋式正弦波振蕩器的測試 (16)LM386集成功率放大器的測試 (17)三角波、方波發生器 (18)集成運放的調零電路 (19)電源極性錯接的保護電路 (20)輸入端限幅保護電路 (21)輸出端限幅保護電路 (22)整流、濾波電路 (23)穩壓管穩壓電路 (24)三端集成固定穩壓電源 3、數字電路實驗 (1)晶體二極管開關特性 (2)晶體三極管開關特性 (3)二極管限幅器 (4)鉗位器 (5)三極管限幅器 (6)TTL集成邏輯門 (7)集成與門邏輯功能測試 (8)集成非門電路邏輯功能測試 (9)集成或門電路邏輯功能測試 (10)集成與非門邏揖功能測試 (11)CMOS門電路的測試 (12)集成邏輯電路的連接與驅動 (13)組合邏輯電路(半加器、全加器) (14)3-8線譯碼器 (15)計數與顯示電路的實現 (16)數據選擇器應用 (17)基本RS觸發器 (18)JK觸發器 (19)D觸發器 (20)計數器的測試與應用 (21)移位寄存器及其應用 (22)脈沖分配器及其應用 (23)555時基電路 |
|
5 | 電腦 | i5-12500 內存:8G固態硬盤:512G N(W11H,260W,3+3)(惠普) | 15臺 |
