金屬工藝實訓室方案

金屬工藝實訓室下設鉗工、焊接2個分室，擁有車、銑、刨、磨、鉗及制作、安裝、焊接、激光加工等各類加工設備150余臺（套）�？砷_設金工基本技能實訓、鉗工、鈑金、管道、焊接等多種實踐教學課程�？蓪Χ鄠€機械工種進行和職業培訓與技能鑒定。

實訓項目：

焊接分室：

低碳鋼手工電弧焊，低碳鋼氣焊，燭臺類制作，鏡框類制作，綜合小制作等。

鉗工分室：

直角模塊，平型工件制作，起子類制作，錘子制作，綜合小制作等。
配備數量：

序號	產品名稱	數量	品牌	預算
1	焊工.鉚工實操室成套設備	1室	茂育	93800元/套
2	鉗工實驗室成套設備（每組4座）	12	茂育	8600元/臺
3	《金屬工藝學》電腦控制聲動同步解說陳列柜	1套(10柜)	茂育	48700元/套
合計:245700元小寫:貳拾肆萬伍仟柒佰元整

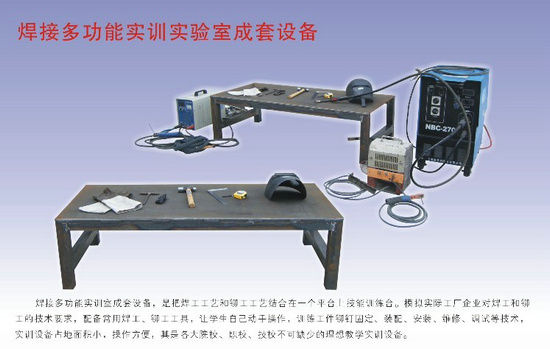

MY-HL01型焊工、鉚工實操室成套設備，是把焊工工藝和鉚工工藝結合在一個平臺上技能訓練臺。模擬實際工廠企業對焊工和鉚工的技術要求，配備常用焊工、鉚工工具，讓學生自己動手操作，訓練工件鉚釘固定、裝配、安裝、維修、調試等技術，實訓設備占地面積小，操作方便，其是各大院校、職校、技校不可缺少的理想教學實訓設備。

配置清單（24座/室）：

序號	名稱	規格	數量	序號	名稱	規格	數量
1	電焊機		1臺/室	18	專用手套		24套
2	保護焊		1臺/室	19	專用鞋子		24套
3	氬弧焊機		1臺/室	20	鉆頭		12套
4	空氣等離子弧切割機		1臺/室	21	磨光片		240片
5	空氣壓縮機	靜音	1臺/室	22	切割片		240片
6	臺鉆		1臺/室	23	手電鉆		12臺
7	切割機		1臺/室	24	鉚槍		12把
8	焊絲		1卷/室	25	鉚槍		12盒
9	磨光機		12臺	26	一字鏍絲刀		24把
10	電焊條		12盒	27	十字鏍絲刀		24把
11	游標卡尺		12把	28	圓尺		1個
12	電焊罩		24個	29	尖嘴鉗		24把
13	鋼卷尺		24把	30	鐵皮剪刀		12把
14	直角尺		24把	31	鋼鋸架		24把
15	鐵錘		12個	32	鋼鋸條		12盒
16	防紫外線眼鏡		24付	33	鋼絲鉗		24把
17	專用衣服		24套	34	焊工桌	1500×700	12張

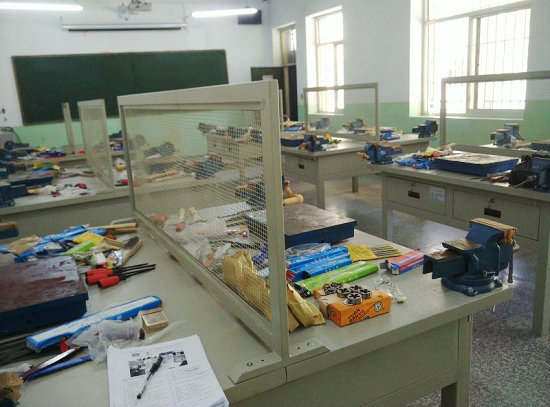

鉗工實驗室成套設備（每組4座）

鉗工實驗室設備是根據教學要求與多家工廠共同開發生產，該產品配備的鉗工工具通用化、標準化和專用化，可提高學生的操作技術和動手能力。鉗工大多是在鉗工臺上用手工工具操作為主，對工件進行加工。手工操作的特點是技術性強，加工質量的好壞主要取決于操作者技術水平的高低，它的工作范圍較廣，具有萬能性和靈活性的優勢且不受設備、場地等條件的限制，因此凡是采用機械加工方法不太適宜或難以進行機械加工的場合，通常由鉗工來完成，尤其是機械產品的裝配、調試、安裝和維修等更需要鉗工，所以說鉗工是機械制造工廠中應用最廣泛的工種之一，鉗工實驗室設備也是各大院校、技校不可缺少的實訓教學產品。該實驗室設備可以完成常用工具的認識和使用，錘、鋸、鑿、劃線、裝配、調試、安裝、維修等教學工具。

鉗工實驗室（一張桌4座/組）每組詳細配置如下：

序號	名稱	規格	單位	數量
1	鉗工桌（鋼木結構）	15015080	張	1
2	臺虎鉗	4寸	臺	4
3	鋼鋸架		把	4
4	圓銼刀	8 12寸	套	2
5	半圓銼刀	8 12寸	套	2
6	方銼刀	8 12寸	套	2
7	扁銼刀	8 12寸	套	2
8	三角銼刀	8 12寸	套	2
9	劃線平板		臺	1
10	榔頭		把	4
11	圓規		把	4
12	角尺		把	4
13	鋼尺	150	把	4
14	劃針	長120	支	2
15	內外卡鉗		套	2
16	三角刀		把	2
17	鏟刀	14寸	把	2
18	油石		塊	2
19	絲錐	M 6 8 10 12 14	套	2
20	扳牙	M 6 8 10 12 14	套	2
21	鑿子		套	2
22	什錦銼		套	2
23	手虎鉗		臺	2
24	鋼鋸條		合	2
25	活動扳手	200*24	把	2
26	鋼絲鉗		把	2
27	一字批		把	4
28	十字批		把	4
29	呆扳手	8 10 14	套	2
30	鐵皮剪刀		把	2
31	絲攻扳手		套	2
32	板牙扳手		套	4
33	尖嘴鉗		把	2
34	鋼絲刷		把	2

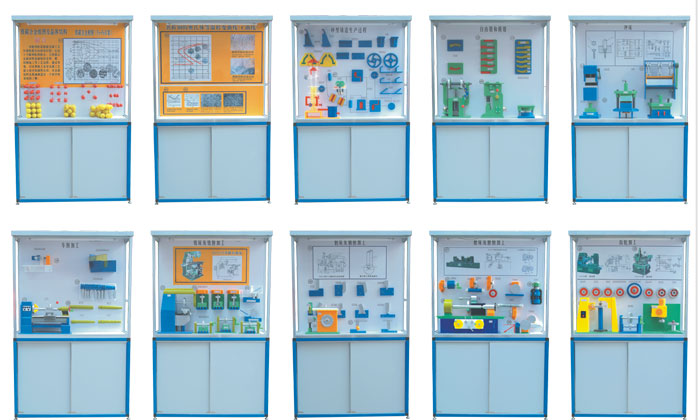

《金屬工藝學》電腦控制聲動同步解說陳列柜

金屬工藝學陳列柜是由一個控制臺和十個陳列柜組成為一套。金屬工藝是一門綜合性的技術基礎課，是機械類、近機類和管理類專業的必修課。通過本陳列柜學習，學生將獲得關于金屬工業全過程中工程材料及其改性、毛坯成型及其選擇、零件成型及其裝配等方面的基礎知識。
陳列柜規格：1200X430X1800mm

《金屬工藝學》示教陳列柜

序號和名稱	內 容
第一柜鐵碳合金相圖及晶體結構	鐵碳合金相圖、簡單立方晶格、體心立方晶格、面心立方晶格、密排立方晶格、
第二柜共析鋼的奧氏體等溫轉變曲線	共析鋼的奧氏體等溫轉變曲線（ C 曲線）、各種退火和正火的加熱溫度范圍、碳鋼的淬火加溫度范圍、
第三柜砂型鑄造過程	沖天爐、齒輪零件、離心、混砂機、芯盒、洪干洪爐、合箱澆注、鑄件（齒輪坯）、清理和檢查、液態合金、懸臂支架（正確、不正確）、內腔的兩種設計、凸臺的設計、托架、輪輻設計、銳角的連接（正確、良好、不正確）、
第四柜自由鍛和模鍛	壓力機、空氣錘、切邊模、拔長模腔、滾壓模腔、預鍛模腔、修鍛模腔、原始料坯、滾壓、彎曲、預鍛、修鍛、鍛件、曲柄壓力機的鍛模、
第五柜沖床及模具	單柱沖床、剪床、簡單沖模、連續沖模、復合模
第六柜車床及車削加工	車床、車削時切削力的分解、車刀的主截面及輔助平面、車刀的種類和用途：（成形刀、寬刃精車刀、切斷刀、右偏刀、彎頭端面刀、螺紋車刀、左刃偏刀、圓弧車刀、端面車刀）、軸的車削第一步、軸的車削第二步、軸的車削第三步、軸的車削第四步
第七柜銑床及銑削加工	銑床、圓柱銑刀受力分析、端銑刀受力分析、銑溝槽（指狀銑刀）、銑 T 型槽、銑燕尾槽、銑溝槽（盤形銑刀）、銑 V 形槽、銑齒輪
第八柜刨床及刨削加工	刨床、刨刀切削部分的幾何角度、刨削中的幾個平面、刨平面、刨垂直面、刨斜面、刨直角溝槽、刨 V 型槽、刨 T 型槽、刨燕尾槽、刨成型形面
第九柜磨床及磨削加工	磨床、磨削力、絎磨頭、內圓磨削、平面磨削、齒輪磨削、外圓磨削、磨蝸桿、花鍵磨削
第十柜齒輪加工	滾齒模型、插齒模型、剃齒模型、齒輪毛坯、精加工、精車端面和精鏜內孔倒角、磨端面、上心棒車外圓倒角、插鍵槽、鉆幅板孔、滾齒去毛刺
