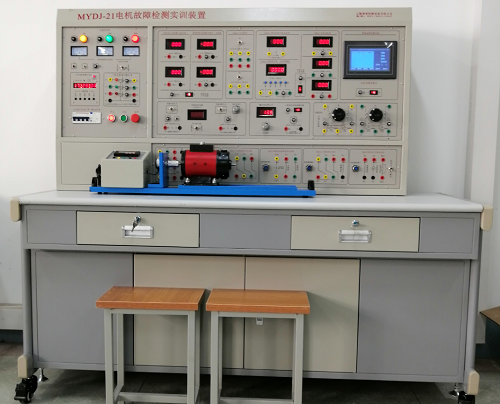

電機故障檢測技術實訓裝置

一、MYDJ-21B 電機故障檢測技術實訓裝置-技術參數：
1、輸入電壓：三相四線制380V±10%  50Hz
2、工作環境：環境溫度范圍為—5℃～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m
3、裝置容量：≤1.5kVA
4、安全保護：具有過流、漏電、短路、超量程等

二、電機故障檢測實訓考核裝置的配置
實訓裝置由電源控制屏、實訓桌、儀表及連接導線等組成。
（一）電源控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)
1、交流電源部分
提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源，配有一臺三相同軸聯動自耦調壓器（規格1.5kVA、0～450V）。可調交流電源輸出處設有過流保護裝置，當相間、線間過電流及直接短路均能自動保護，克服了更換保險絲帶來的麻煩，并具有過流聲光告警。控制屏的供電由啟停按鈕進行控制，具有漏電聲光告警等功能；配有指針式交流電壓表，可方便地指示三相電網和三相調壓輸出的每一相的線電壓。
2、直流電源部分
220V/0.5A直流電源一組，具有短路保護功能；
0～240V/3A可調直流高壓電源一組，具有過壓、過流及短路保護功能
3、 設置故排、排除故障模塊
  該模塊設有設故區和排故區，設故區可對單相異步電機、三相異步電機、同步電機、直流電機的常見電氣故障進行設置；排故區可讓學生動手進行故障測試，并把測試出的故障加以排除，從而提高學生的電機檢測技能。
4、 電機模塊部分
  配有單相電容運轉異步電動機、三相鼠籠式異步電動機、同步電動機及直流并勵電動機，設有對應電機控制及運行狀態指示，在電機短路故障模擬時能迅速的切斷電源，以保護設備的安全使用。
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為加厚鋼板噴塑,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有抽屜用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個舒適的工作臺面。實訓桌底部裝有四個萬向輪和緊固機構，便于移動和固定。
（三）儀器儀表
1、交流數字電流表（三只表）： 測量范圍0～5A，帶有毫安、安培指示（量程自動判斷，自動切換），輸入阻抗為0.5Ω，精度0.5%±5字，具有超量程報警、指示及切斷總電源等功能。
2、交流數字電壓表（一只表）： 測量范圍0～500V（量程自動判斷，自動切換），輸入阻抗1M，精度0.5%±5字，具有超量程報警、指示及切斷總電源等功能。
3、直流數字電流表（兩只表）：測量范圍0～5A，帶有毫安、安培指示（量程自動判斷，自動切換），輸入阻抗為0.25Ω，精度0.5%±5字，具有超量程報警、指示及切斷總電源等功能。
4、500V等級兆歐表。
5、便攜式數字萬用表
6、直流數字電壓表（一只表）：測量范圍0～500V（量程自動判斷，自動切換），輸入阻抗10M，精度0.5%±5字，具有超量程報警、指示及切斷總電源等功能。
（四）實訓導線及配件
采用高可靠護套結構插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
三、實訓項目：
（一）直流電動機實訓
1-1直流電動機知識的概述
1-2直流電動機認識實訓
1-3直流電動機的啟動
1-4直流電動機的調速
1-5直流電動機的換向
1-6直流他勵電動機絕緣電阻的測量
1-7直流電動機故障的檢測
（二） 三相異步電動機實訓
2-1異步電機知識的概述
2-2 三相鼠籠異步電機的認識實訓
2-3 三相鼠籠異步電機的啟動與換向?qū)嵱?xùn)
2-4 三相鼠籠異步電動機的空載實訓
2-5 三相鼠籠式異步電動機絕緣電阻的測量
2-6三相異步電動機繼電接觸控制實訓（自鎖控制）
2-7三相異步電動機故障的檢測
（三）單相電容運轉異步電動機實訓
3-1 單相異步電機的概述
3-2 單相電容運轉異步電動機的認識
3-3 單相電容運轉異步電動機的空載運行
3-4單相電容運轉異步電機絕緣電阻的測量
3-5單相異步電動機故障的檢測
（四）三相同步電動機實訓
4-1 三相同步電機知識的概述
4-2 三相同步電動機的認識
4-3 三相同步電動機的啟動
4-4 三相同步電機的故障檢測
