電機傳動及控制技術實驗裝置

一、概述：
MYDJ-06C 電機傳動及控制技術實驗裝置-是根據職業教育改革和發展的需要而研制的。該實訓裝置包括電力拖動系統的動力學，交流和直流電動機的電力拖動、常用低壓電器及基本控制電路系統的設計等內容,同時增加了基于PLC及變頻器的電機基本控制線路，設備適用于自動化專業與機電一體化專業開設的《電機及拖動基礎》、《工廠繼電器接觸控制》、《PLC原理及應用技術》、《變頻調速技術》等課程的技能訓練。

二、裝置特點：
1、電機傳動及控制技術實驗臺采用掛件結構，搭配靈活、可任意更改實驗組件增加實驗內容，便于二次開發及功能擴展。

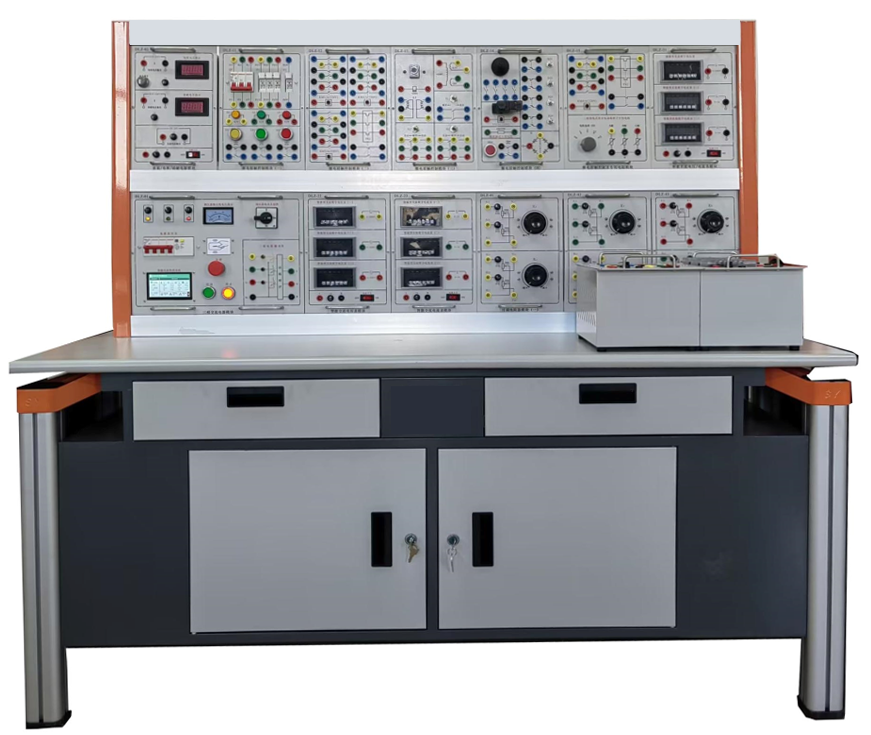

2、電機傳動及控制技術實驗臺由電源控制屏、實驗桌、實驗組件、電機、電機導軌及實驗導線等組成。
3、電機傳動及控制技術實驗臺包含了部分電機學試驗及所有電機拖動及控制的實驗項目，使學生能夠了解基本的理論知識及熟練掌握操作技能。
三、技術性能：
1、輸入電源：三相四線（或三相五線）～380V±10%  50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：≤1.5kVA
4、重  量：250kg
5、外形尺寸：1870cm×70cm×160cm
四、基本配置及功能
（一）電源控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)
1.交流電源部分
提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源，配有一臺三相同軸聯動自耦調壓器（規格：1.5kVA、0～450V）�？烧{(diào)交流電源輸出處設有短路保護裝置�？刂破恋墓╇娪蓡ⅰ⑼０粹o進行控制，具有漏電聲光告警、過壓保護、過流保護等功能，同時配有一只急停按鈕，便于切斷電源，還配有一只指針式交流電壓表，通過切換和轉換開關，可方便地指示三相電網輸入和三相調壓輸出的每一相的線電壓。
2.高壓直流電源兩路
提供220V(0.5A)勵磁電源（具有短路保護）及0～250V(3A)連續可調電樞電源(內部具有過壓、過流保護功能)各一路，并設有一只直流數顯電壓表用以監測可調直流電樞電源輸出。
3.定時器兼報警記錄儀(服務管理器)
通過鍵控單元完成時間設定、定時報警設定、解除設置等操作、具有切斷電源及記錄各種告警次數等功能。
4.信號源部分
提供0～10V的恒壓源一路，4～20mA的恒流源一路，可方便地完成變頻器調速實驗，6.3V交流電源一路，作為機床信號指示燈的電源。
5.制動電阻
提供制動電阻10Ω/25W一只，180Ω/25W三只。
（二）實驗桌
1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；
3、實訓儲物柜采用冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂；柜體設有雙門柜用于放置實訓掛箱，設有二個抽屜用于放置實訓導線和指導書等。
（三）實驗掛箱
1.繼電接觸控制組件（一）
熔斷器1只（RT18-32/3P/3A）、普通保險絲座1只（2A）、6.3V信號燈2只、熱繼電器1只、熱繼電器座1只、按鈕5只、交流接觸器3只、輔助觸頭3只。
2.繼電接觸控制組件（二）
交流接觸器2只、輔助觸頭2只、熱繼電器1只、熱繼電器座1只、行程開關4只。
3.繼電接觸控制組件（三）
交流接觸器2只（施耐德）、輔助觸頭2只、通電延時時間繼電器2只（每只繼電器分別引出二組動合、動斷觸點）、時間繼電器座2只。
4.繼電接觸控制組件（四）
帶燈按鈕3只、十字搖桿開關1只、電磁閥1只、行程開關3只、DC24V繼電器8只（繼電器分別焊接在PCB板上，其線圈和觸點均引線至面板上，通過外部直觀、明確、安全的連線，可以提高學生對PLC控制系統的理解能力和動手操作能力）
5.PLC可編程控制器
配備日本三菱的FX3u-48MR型可編程控制器主機一臺，配有模擬量模塊FX3U-3A-ADP一臺，通訊模塊FX3u-485BD一塊。
6.變頻器
配備三菱的FR-D720-0.4KW-CHT變頻器一臺（帶BOP操作控制面板）、1K電位器一個。
7.DQ22 直流數字電壓、毫安、安培表
直流數顯電壓表（1只）：測量范圍0～300V，分2V、20V、300V三檔，直鍵開關切換，
三位半數顯，輸入阻抗為10MΩ，精度為0.5級，具有超量程報警、指示等功能。
直流數顯毫安表（1只）：測量范圍0～2000mA，分20mA、200mA、2000mA三檔，直鍵開關切換,三位半數顯,精度為0.5級，具有超量程報警、指示等功能。
直流數顯電流表（1只）：測量范圍0～5A，三位半數顯，精度為0.5級，具有超量程報警、指示等功能。
8.交流參數表
智能功率、功率因數表（1只）：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用的DSP計算有功功率、無功功率。單相功率P的測量，其精度為0.5級；電壓、電流量程分別為450V、5A，可測量單相、三相負載的有功功率、無功功率、功率因數及負載的性質等；此外還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。
真有效值交流數字電流表（1只）：測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示等功能。
Ø 交流電流表（1只）：精密指針式，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～5A，分0.3A、1A、3A、5A四檔，精度1.0級，直鍵開關切換，設有超量程告警、指示功能。
交流電壓表（1只）：精密指針式，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～500V，分10V、30V、100V、300V、500V五檔，輸入阻抗1MΩ，精度1.0級，直鍵開關切換，每檔均有超量程告警、指示功能。
9.三相可調電阻器
三組90Ω×2/1.3A瓷盤電阻，各繞組端均引線至面板上，可完成串聯、并聯及串并聯多種結合方式。
10.DQ27 三相可調電阻器
三組900Ω×2/0.41A瓷盤電阻，各繞組端均引線至面板上，可完成串聯、并聯及串并聯多種結合方式。
11.電阻器組件
一組90Ω×2/1.3A瓷盤電阻、一組900Ω×2/0.41A瓷盤電阻，各繞組端均引線至面板上，可完成串聯、并聯及串并聯多種結合方式。
12.GDQ12線繞式異步電動機轉子專用箱
一組線繞式異步電動機轉子專用電阻（測量范圍0～35Ω，分0Ω、2Ω、5Ω、15Ω、35Ω五檔，用于線繞式異步電動機起動與調速等實驗）。
（四）電機導軌、增量式光電編碼盤測速系統及智能數顯轉速表
電機導軌平整度好，無應力變形，加工精細，同心度與互換性好，能保證電機與電機、電機與測功機之間同心度連接。電機運行時噪聲小，參數典型，能較好滿足實驗的要求。
（五）電機及變壓器
DQ09直流并勵電動機（DC220V、185W、1500RPM） 一臺
DQ19校正直流測功機（DC220V、355W、1500RPM） 一臺
DQ10三相鼠籠異步電動機（AC220V/△、100W、1420RPM） 一臺
DQ11三相線繞式異步電動機（AC220V/Y、120W、1380RPM） 一臺
DQ20三相鼠籠異步電動機（AC380V/△） 一臺
DQ18三相雙速異步電動機（AC380V△/YY） 一臺
（六）MY07實驗連接線及配件
根據不同實驗項目的特點，配備兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分也護套結構手槍插連接線；數模信號部分采用彈性鈹輕銅裸露結構連接線。三種導線只能連接對應的配套插座，這樣大大提高了實驗的安全及合理性。
五、實驗項目
1、電機及變壓器基礎實驗
1）直流他勵電動機的認識
2）直流他勵電動機的空載試驗
3）直流他勵電動機的工作特性
4）三相鼠籠式異步電動機認識
5）三相鼠籠式異步電動機空載試驗
6）三相鼠籠式異步電動機堵轉試驗
7）三相鼠籠式異步電動機工作特性
2、電機拖動部分
直流他勵電動機拖動實驗
1）直流他勵電動機固有機械特性
2）直流他勵電動機人為機械特性
3）直流他勵電動機能耗制動機械特性
4）直流他勵電動機倒拉反轉制動機械特性
5）直流他勵電動機電源反接制動機械特性
6）直流他勵電動機回饋制動機械特性
三相異步電動機拖動實驗
1）三相異步電動機固有機械特性
2）三相異步電動機人為機械特性
3）三相異步電動機能耗制動機械特性
4）三相異步電動機反接制動機械特性
5）三相異步電動機回饋制動機械特性
電機控制部分
直流他勵電動機控制實驗
1）電樞回路串電阻起動及調速
2）減壓起動及降低電源電壓調速
3）弱磁調速
三相異步電動機控制實驗
1）三相異步電動機點動與自鎖控制線路
2）三相異步電動機的正反轉控制線路
3）順序控制線路
4）三相異步電動機全壓起動控制線路
5）三相異步電動機降壓起動控制線路三相繞線轉子異步電動機起動控制線路
6）三相異步電動機能耗制動控制線路
7）三相異步電動機的調速控制線路
8）三相異步電動機單向起動及反接制動控制線路
9）兩地控制線路
10）工作臺自動往返循環控制線路
11）三相異步電動機雙向起動及反接制動控制線路
12）三相雙速異步電動機的控制線路
4、基于PLC下的電機控制實驗
1）三相異步電動機直接點動與自鎖控制
2）三相異步電動機的正、反轉控制
3）三相異步電動機的星形-三角形降壓起動控制
4）三相線繞式異步電動機的起動控制
5）三相異步電動機帶延時正、反轉控制
6）三相異步電動機帶限位自動返回控制
7）三相雙速異步電動機的起動與調速控制
5. 基于變頻器的電機拖動與控制實驗
1）變頻器的認識
2）變頻器的參數設定與操作
3）變頻器的面板控制
4）變頻器的電位器控制
5）變頻器的電壓控制
6）變頻器的電流控制
7）變頻器的多段速控制
8）三相異步電動機的變頻調速
6. PLC、變頻器的電機拖動與控制實驗
1）基于PLC通信方式的多段速選擇變頻調速
2）基于PLC通信方式的變頻器開環調速
3）基于PLC通信方式的變頻器閉環調速
4）基于PLC模擬量方式的變頻器閉環調速
