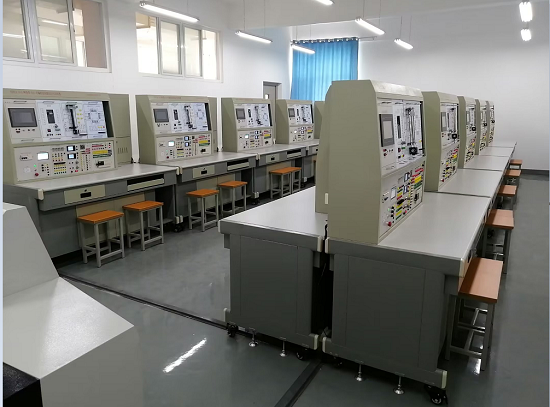

PLC可編程實訓室建設方案

一、PLC可編程實訓室-概況：
PLC可編程實訓室，PLC實驗室主要承擔《PLC與控制技術》《機電控制與PLC》《變頻技術》《計算機控制技術》等課程的基礎性實驗、開放性實驗、課程設計及畢業設計等任務。本室旨在幫助學生加深鞏固對所學PLC、電機、變頻器等課程理論知識的理解，提高實際動手和設計能力。
PLC可編程實訓室-配置：

序號	設備名稱	型號	數量	工位
1	PLC可編程.變頻器綜合實訓裝置	MY-22A	20	40
2	一體化多媒體主控臺	MYKZT-01A	1
3	電腦	聯想	20	40

二、PLC實訓室建設目標：
PLC可編程實訓室能完成不同項目教學的專業教室，使之成為集教學、培訓、技能鑒定、生產四大功能的實體，實現真實任務實踐、企業制度管理、行業標準評價，生產實訓設備的數量滿足生產、教學與實訓需要，為實行“院校工學交替與校外工學交替相結合”人才培養模式創造條件。機電專業PLC實訓設備及軟件，使理論教學與實踐教學緊密結合。
三、PLC可編程實訓室-面向?qū)I(yè)：
本實訓室適用于電工專業、機電一體化技術、電氣自動化設備安裝與維修專業實訓，可用于《PLC控制電路安裝與調試》、《PLC編程技術》、《PLC應用技術》等課程的實驗實訓教學。本實訓室也適用于機電類院校、企業、下崗職工、再就業人員進行在職或崗前職業技能培訓。
四、PLC可編程實訓室承擔課程：
PLC實訓室是機電一體化、電氣自動化、電子設備與運行管理等專業的專項職業能力訓練場所。服務于《PLC控制系統設計與運行》、《機床電氣與PLC》、《PLC設計》、《PLC技術與應用》《可編程控制器系統應用》《PLC技能實訓》《可編程控制器實訓》《可編程控制器原理及應用》等課程教學。
五、PLC可編程實訓室可完成的實訓項目：
從簡單模塊的PLC控制開始，循序漸進地進行變頻器應用、觸摸屏使用實訓，到PLC、變頻器、觸摸屏的綜合應用實踐，使學生初步具備自動化系統的設計及維護能力。
可以開展西門子PLC、三菱PLC基礎知識教學、PLC應用實訓、變頻器應用實訓、電動機控制系統實訓的實訓，實訓項目如下：
一）PLC基本技能實訓
1. PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2. 典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3. PLC仿真實訓
二）PLC模擬控制應用實訓
4. 數碼顯示控制
5. 搶答器控制（優先級、數值運算，具有聲效功能）
6. 天塔之光控制（閃爍、發射、流水型）
7. 音樂噴泉控制（具有聲效功能）
8. 十字路口交通燈控制
9. 水塔水位控制
10. 自動送料裝車系統控制
11. 四節傳送帶控制
12. 裝配流水線控制
13. 多種液體混合裝置控制 14.自控成型機控制
15 全自動洗衣機控制（具有聲效功能）
16. 電鍍生產線控制
17. 自控軋鋼機控制
18. 郵件分揀機控制
19. 自動售貨機控制
20. 機械手控制
21. 三層電梯控制
22. 四層電梯控制（實物）
23. 加工中心控制（實物）
三）PLC實物控制實訓
24. 直線運動位置識別、運動軌跡控制、定位控制
25. 步進電機運動控制 26.直流電機控制
27. 溫度PID控制（具有聲效功能）
四）PLC高級技能實訓（設計、安裝、調試及檢修）
28. C620車床的電氣控制線路
29. 臥式車床電氣控制線路
30. 機床兩地控制線路
31. M7130平面磨床的電氣控制線路 32.Z3040搖臂鉆床的電氣控制線路
33. 液壓滑臺式自動攻螺紋機的電氣控制線路
34. 運行小車的電氣控制線路
五）PLC、變頻器、觸摸屏綜合應用技能實訓
35. 變頻器功能參數設置與操作
36. 變頻器報警與保護功能
37. 外部端子點動控制
38. 變頻器控制電機正反轉
39. 多段速度選擇變頻調速
40. 變頻器無級調速
41. 基于外部模擬量(電壓/電流）控制方式的變頻調速
42. 瞬時停電啟動控制
43. PID變頻調速控制
44. PLC控制變頻器外部端子的電機正反轉
45. PLC控制變頻器外部端子的電機運行時間控制
46. 基于PLC數字量控制方式的多段速
47. 基于PLC模擬量控制變頻開環調速
48. 基于PLC通信方式的變頻器開環調速
49. 基于PLC通信方式的速度閉環控制
50. 基于PLC模擬量方式的變頻器閉環調速
51. 變頻器恒壓供水系統的模擬
52. 基于觸摸屏控制方式的基本指令編程練習
53. 基于觸摸屏控制方式的LED控制
54. 基于觸摸屏控制方式的溫度PID控制
55. PLC、觸摸屏與變頻器通信控制
56. 基于MCGS的現場總線網絡通信技術
