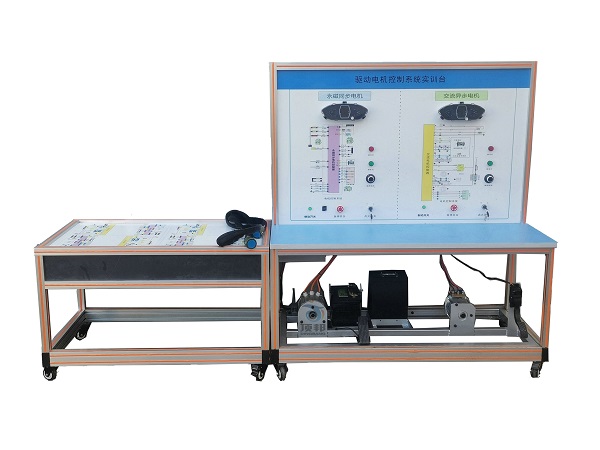

驅動電機控制系統實訓臺

一、MYXNY-12B驅動電機控制系統實訓臺-產品簡介
實訓臺依據驅動電機控制系統組成及控制邏輯進行設計，配備永磁同步電機及交流異步電機的電機和控制系統，集結構認知、數據顯示、部件檢測、故障設置及排除等功能于一體，培養學生對驅動電機控制系統結構原理認知、部件檢測與故障分析能力。
二、實訓項目
驅動電機控制系統實訓臺能永磁同步電機檢測、交流異步電機檢測、永磁同步電機控制器檢測、交流異步電機控制器檢測、永磁同步電機負載實驗、交流異步電機負載實驗、永磁同步電機參數設定、交流異步電機參數設定8個實驗實訓項目。
三、產品組成
驅動電機控制系統實訓臺產品組成包括驅動電機控制系統實訓臺*1、配套教學資源包*1、實訓指導書*1、學習工作頁*2，其中驅動電機控制系統實訓臺由示教板*1、4工位實訓臺*1、連接線束*2組成。
四、產品功能
1.示教板及4工位實訓臺可展示永磁同步電機及控制系統實物部件、交流異步電機及控制系統實物部件。
2.示教板配置緊急開關，在實訓過程中發生緊急情況可隨時切斷電源，保證實訓安全。
3.示教板及4工位實訓臺配置不同顏色的檢測端子，紅色表示供電、黃色表示高壓、黑色表示接地、藍色表示信號。
4.示教板配有二維碼，通過移動端掃描二維碼查看和學習部分配套教學資源。
5.示教板配置負載調節旋鈕，可分別對永磁同步電機、交流異步電機的負載進行調節。
6.示教板配備永磁同步電機和交流異步電機兩大控制系統，可通過電機模式選擇開關進行切換，展現兩種不同電機控制系統的工作過程。
7.上位機軟件可實時顯示電機的轉速、功率、扭矩、溫度、電流等參數，還可顯示加速踏板電壓、電池電壓、控制器電壓與電流。
8.4工位實訓臺配置4個檢測面板，可滿足4組學生同時實訓，檢測數據與示教板檢測數據實時同步。
9.使用萬用表、示波器、數字兆歐表等檢測工具，可檢測電機和電機控制器主要傳感器的電壓、電阻和波形數據。
10.上位機軟件可設置電機的轉速、母線電流等參數。
11.上位機軟件可設置加速踏板電源電路、加速踏板信號電路、檔位傳感器信號電路、轉速傳感器電源電路、轉速傳感器信號電路、電機溫度傳感器信號電路、CAN通訊電路等故障。
12.上位機軟件可設置19個具體故障點，包含加速踏板供電線路斷路、加速踏板搭鐵線路斷路、加速踏板信號線路斷路、檔位傳感器前進線路斷路、檔位傳感器后退線路斷路、交流異步電機轉速傳感器供電線路斷路、交流異步電機轉速傳感器信號B線路斷路、交流異步電機轉速傳感器信號A線路斷路、交流異步電機轉速傳感器搭鐵線路斷路、交流異步電機溫度傳感器信號線路斷路、交流異步電機溫度傳感器搭鐵線路斷路、交流異步電機控制器CAN-L線路斷路、交流異步電機控制器CAN-H線路斷路、永磁同步電機溫度傳感器信號線路斷路、永磁同步電機溫度傳感器搭鐵線路斷路、永磁同步電機轉速傳感器信號B線路斷路、永磁同步電機轉速傳感器信號A線路斷路、永磁同步電機控制器CAN-L線路斷路、永磁同步電機控制器CAN-H線路斷路。
13.配套實訓指導手冊，包含永磁同步電機檢測、交流異步電機檢測、永磁同步電機控制器檢測、交流異步電機控制器檢測、永磁同步電機負載實驗、交流異步電機負載教學項目，指導學生完成實訓。
五、技術參數
1.示教板及4工位實訓臺下方都配備高強度移動承載輪，其部分腳輪帶鎖止功能。
2.示教板與4工位實訓臺之間采用專用線束相連，保證信號傳輸?shù)耐暾约翱煽啃浴?br /> 3.示教板尺寸：1200mm(L)*600mm(W)*1640mm(H)；
4.4工位實訓臺尺寸：1200mm(L)*700mm(W)*900mm(H)。
