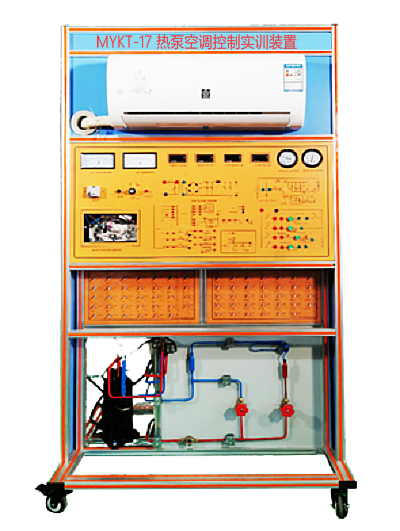

教學型熱泵空調控制實驗裝置

熱泵空調控制實訓裝置 -是按照職業教育的教學和實訓要求研發的產品；適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工實訓等教學；能培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

二、裝置特點：
　　實訓裝置由控制屏、實訓桌、空調室外機組、空調室內機組、測量儀表、模擬故障檢測單元、模擬故障箱等組成
1、實訓臺：鋁合金雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。，。裝置背面可觀察制冷系統管路的結構，用于模擬空調機機電氣故障排除和設置。
2、空調整機單元1套：包括熱泵型分體空調所必需的一些部件，如蒸發器、冷凝器、壓縮機、四通閥等，管路中還設有控制閥等實訓所必需的部件
3、交流電源控制單元，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制
4、制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時低壓側和高壓側的壓力
5、溫度檢測單元:模擬故障設置：模擬故障設置多元化，制冷故障設置有蒸發器臟堵、冷凝器臟堵、毛細管臟堵、毛細管冰堵；電氣故障設置類型有電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等故障點。
三、技術性能：
1、輸入電源：單相三線 AC220V ±10% 50Hz
2、裝置容量：＜1kVA
3、外形尺寸：1000mm×700mm×1610mm
4、制冷劑類型：R22
5、制冷劑類型 R22/0.75KG
6、制冷量 2300W
7、制熱量 2500W
8、制冷電流 4.5A
9、制熱電流 6.5A
10、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、裝置配置：
1、系統采用真實的的制冷機組，與實際教學接軌。整個空調系統真實完整, 與市場上的遙控?zé)岜每照{(diào)的總體結構、性能完全相同。具有制冷、制熱、通風、除濕、溫度、風速選擇、定時、掃風控制、睡眠、自動等功能
2、整套實訓裝置集制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊，與實際空調制冷系統、電氣系統一致，滿足對實訓的要求
3、實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，
4、電源單元：系統還配置有交流電壓表、交流電流表、可測量在線功率和電壓。單相三線220V交流電源供電，交流電壓表1只，測量范圍０～250V,用于監測電網電壓；交流電流表1只,測量范圍０～5A，用于觀測系統啟動電流及監測系統正常工作電流
5、溫度檢測系統：溫度表4只。可同時顯示，壓縮機排氣，壓縮機回氣，冷凝溫度，蒸發器溫度。
6、壓力單元：真空壓力表兩只，分別1.8MP.8MP.同時顯示壓縮機排氣，壓縮機回氣壓力。
7、背后有整個熱泵空調系統原理圖；尺寸：1000MM*400MM
8、面板：面板為經典出口色：黃色。面板左邊設有一塊有機玻璃板，透過它可看到空調器主控板的器件及布局；主面板中間印有控制電氣系統原理圖，并設有相應測試點,便于教學演示講解及學生對課本知識的理解掌握。
9、此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。相應部件均有名稱標識
10、裝置設有室外機部件電氣控制線路接線區域，可完成對電氣連接、壓縮機繞組判斷等，有利于學生將理論應用于實際，并培養學生實際操作動手能力
11、實驗臺左邊：34個可模擬故障設置開關，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
12、實驗臺右邊：34個可模擬故障消除開關，學生根據測量判斷得出的結果，可消除故障
五、故障說明：
1、斷開N2線圈：模擬變壓器T的副邊N2開路，整機不工作
2、斷開橋式整流橋堆：模擬橋式整流橋環+12V無輸出，整機不工作
3、斷開7805穩壓塊輸出：模擬7805穩壓塊壞+5V無輸出，整機不工作
4、斷開紅外接收管1腳：模擬紅外接收管無電源輸入，不能遙控
5、斷開X105溫度傳感器電阻：模擬室內環境溫度很高，可制冷不能制熱
6、外機管溫傳感器壞，空調器不工作，顯示故障代碼
7、外機環境溫傳感器壞，空調器不工作，顯示故障代碼
8、外機壓力保護傳感器壞，空調器不工作，顯示故障代碼
9、內機步進電機壞，空調器工作，不掃風。
10、內機管溫傳感器壞，空調器不工作，顯示故障代碼
11、室內傳感器壞，空調器不工作，顯示故障代碼
12、室內風機調整電路壞，空調器不工作，顯示故障代碼
13、斷開步進電機兩組線圈：模擬步進電機兩組線圈開路
14、斷開繼電器RY4線圈：模擬繼電器RY4線圈壞，輔助不起作用
15、斷開繼電器RY2線圈：模擬繼電器RY2線圈壞，室外風機不轉
16、斷開繼電器RY7線圈：模擬繼電器RY7線圈壞，室內風機低速時風機不轉
17、斷開繼電器RY6線圈：模擬繼電器RY6線圈壞，室內風機中速時風機不轉
18、斷開繼電器RY5線圈：模擬繼電器RY5線圈壞，室內風機高速時風機不轉
19、斷開繼電器RY1線圈：模擬繼電器RY1線圈壞，壓縮機不工作
20、斷開繼電器RY3線圈：模擬繼電器RY3線圈壞，電磁四通閥不工作
六、實訓項目：
1、初級技工基本技能實訓
2、制冷系統專用工具的基本操作
3、制冷系統管件焊接
4、制冷系統的檢漏
5、制冷系統的抽真空與充注制冷劑R22
6、中級技能實訓（設計、安裝、調試及檢修）
7、KFR-23型空調主控板電路原理
8、空調電器元件的測量及系統運行
9、KFR-23型空調器故障與分析
10、空調檢測與故障分析
