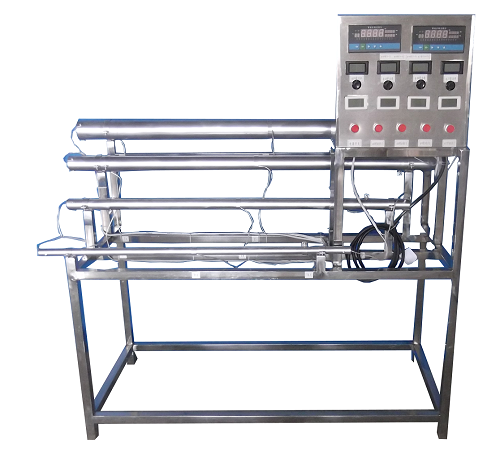

自由對流橫管管外放熱系數測試平臺

一、MYR-31 自由對流橫管管外放熱系數測試平臺-實驗?zāi)康模?/strong>
1、測定水平單管的自由運動放熱系數。
2、根據對自由運動散熱的相似分析，整理出準則方程式。

二、主要配置：
1、不同長度和直徑的電鍍紫銅管四根，
2、管內設置加熱器，
3、固體調壓模塊無機調節加熱，
4、測溫傳感器，電功率測試數顯儀表，
5、萬能信號輸入巡檢儀顯示溫度，
6、各管配有溫度控制儀表，
7、不銹鋼臺架及控制屏等
8、使用指導書；
三、技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率3.0KW。
2、電鍍紫銅管規格：Φ80mm×1600mm，Φ60mm×1400mm，Φ40mm×1200mm，Φ25mm×1000mm。
3、溫度由高精度溫度傳感器測量，高精度16路萬能信號輸入巡檢儀顯示。
4、外形尺寸：1700×800×1600mm，外形為不銹鋼可移動支架，帶雙剎車輪。
