循環式空調過程實驗平臺

一、MYCN-10 循環式空調過程實驗平臺-工作條件：
1、環境溫度：常溫
2、輸入電源：三相四線～380V±10% 50Hz
3、功率：3KW

二、功能：

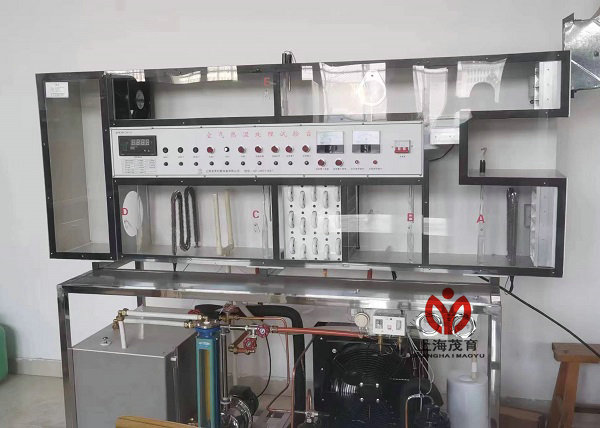

本實驗裝置為《空氣調節》課程實驗教學設備,用它可以模擬不同季節室內和室外的環境和空氣處理調節的方法,進行集中式空調系統不同循環形式的空氣調節實驗。還可以做變風量運行調節實驗和制冷系統的參數測定及其調節實驗。裝置具有透明風管,可直觀地觀察和測試。實驗裝置的結構如圖所示。由空氣循環系統、加濕器、一次加熱器、二次加熱器、冷卻器及其冷水機組和相應的測試儀表等組成。可以實現對空氣的加熱、冷卻、加濕和除濕(表冷式和淋水式可互換使用)等處理。利用風雪閥門的調節,可以實現直流式、封閉式(再循環式)和一次回風式、三種不同的循環形式和空氣處理過程。在實驗中,還可以對空氣的溫度、濕度、流量進行測量;并能對加溫器、加熱器的輸入電功率進行測定,從而可以計算各空氣處理過程中的熱量和濕量得失,以及進行熱、濕平衡的分析。
三、主要技術參數：
1、外形尺寸 200×80×170（cm）
2、日立壓縮機1.5P    制冷劑 R22
3、蒸發器面積 12平方米
4、換熱器 12平方米
5、蒸發器水箱 65×40×45cm³
6、風機 2000m3/h
7、水流量計 40-400升/h
8、風速儀測量風管風速
四、設備與附件的組成：
1、風機                           1套
2、表冷器                         1臺
3、冷凝器                         1套
4、壓縮機                         1臺
5、儲液罐                         1套
6、超聲波加濕器                   1套
7、轉子流量計                     1臺
8、固態調壓器                     1個
9、電位器                         1個
10、風門（帶電機）                3套
11、干加熱器                      2套
12、高低壓控制器                  1套
13、高壓表                        1只
14、低壓表                        1只
15、噴頭                          1只
16、16路巡檢儀                    1只
17、水泵                          1臺
18、水箱                          1只
19、電壓表                        1只
20、電流表                        1只
21、溫控器                        1只
22、三相四線漏電保護開關          1只
23、塑料板                        若干
24、有機板                        若干
25、保溫板                       若干
26、銅管手閥                     2只
27、膨脹閥                       1只
28、加液閥                       1只
29、銅閘閥                       3只
30、鋁塑管及配件                 若干
31、ABS管及配件                 若干
32、移動式支架等組成。           1套
