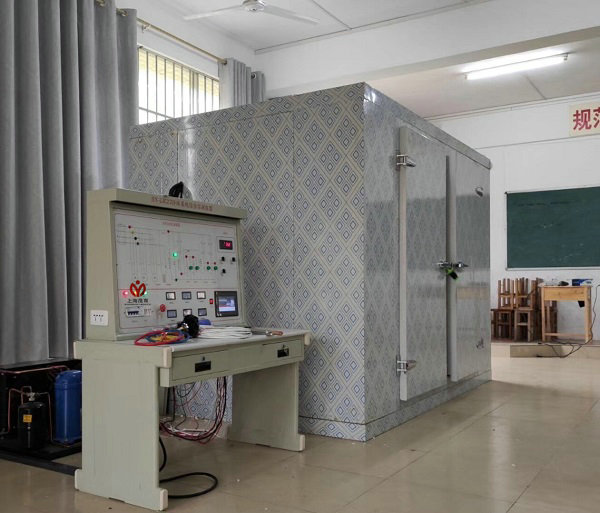

教學型冷庫制冷系統實訓裝置

一、概述
MYKT-04 教學型冷庫制冷系統實訓裝置-是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求研制和開發的產品，該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空調調節與技術運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等的實訓教學及制冷專業中級、高級工的鑒定及考核

二、裝置特點：
1．該實訓裝置具有電力拖動控制、PC控制和觸摸屏控制的三種控制方式，配溫度傳感器及采集模塊，可進行數據采集。
2．直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件。
3．實訓性強：可進行實際冷庫電路控制電器工業園自動化實訓制冷系統及化霜系統的全流程工作實訓。
三、基本配置及功能：
實訓裝置主要由控制臺、風冷制冷機組、拼裝式冷庫、主機實訓模塊、溫度和傳感器采集模塊及實訓模塊等組成
1．電源控制部分
（1）交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表，分別指示輸入三相電網電壓值。
（2）安全保護體系：設有電壓漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
2．測量?jī)x表
（1）指針式電壓表：量程0～450V
（2）真空壓力表：量程-0.1～1.5Mpa
（3）真空壓力表：量程-0.1～3.5Mpa
（4）采用PT100傳感器，測量范圍-50～150℃
3．小型冷庫電氣控制考核板
可以了解壓縮機、風冷冷凝器、視液鏡、儲液器、干燥過濾器、供液電磁閥、熱力膨脹閥、手閥等構成。
4．風冷制冷機組
包含3匹全封閉制冷壓縮機、風冷冷凝器、視液器、干燥過濾器、供液電磁閥、熱力膨脹閥、手閥，的工作模式。
5．風冷冷凝器機組，電加熱系統。
6．主機實訓模塊：微電腦工業自動化冷庫控制器、數碼顯示三位數碼管+負號+狀態指示，具有制冷、化霜、風機、報警功能　包含3匹全封閉制冷壓縮機、風冷冷凝器、視液鏡、儲液器、干燥過濾器、供液電磁閥、熱力膨脹閥、手閥等構成
7. 拼裝式冷庫：庫體尺寸為192×192×220cm，內部裝有庫燈、風機盤管蒸發器、化霜加熱絲等，冷庫外面留有出水口
8. 主機實訓模塊：配置三菱FX2N48R的升級版三菱FX2N3U-48主機，，配套PC/PPI編程電纜�？梢赃M(jìn)行單獨的PLC實訓和觸摸屏實訓；通過組態軟件用戶可以進行二次開發，通過連接PLC進行模擬仿。
9. 溫度采集模塊: 配置三菱FX2N-4AD-PT模擬量模塊，集成4路模擬量輸入
10.壓力采集模塊: 配置三菱FX2N-2AD模擬量模塊，集成4路模擬量輸入
11. 觸摸屏實訓模塊：配置7英寸STN256色觸摸屏，一個RS-485通信口（與PLC通信），一個RS-232通信口
12．實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還有四個萬向輪，便于移動和固定。
四、技術指標：
1、工作電源：三相五線380V±10%，50Hz
2、整機容量≤3.8KVA
3、人身安全保護功能，具有漏電保護裝置。
4、環境濕度：-30℃~40℃
5、相對濕度：≤85%（25℃）
6、空縮機功能：3匹壓縮機
7、制冷劑類型：F22。．．
8、冷庫外形尺寸：200cm×200cm×220cm
9、實訓桌，1600*70*80
五、設備功能：
1、具有溫度數碼顯示，即溫度巡測器可檢測冷庫各關鍵部位的工作溫度，提供實測數據。
2、具有壓力檢測功能，檢測冷庫機組的高壓壓力和低壓壓力，為實驗、實訓提供數據分析。
3、具有電源、電壓檢測功能，顯示冷庫實地工作電壓及電流、觀察機器是否正常工作。
4、具有自動控制及故障實訓功能（詳見實驗指導書）。
5、將冷庫系統全方位解剖，使學生充分了解和掌握冷庫的結構、運行原理、使用方法、故障原因及排除方法。
6、視液鏡能觀察冷庫制冷時制冷液的流動方向。
7、冷庫能在設定的模式下自動開停，自動保溫功能。
8、冷庫保溫板，采用活動組裝保溫板組裝拆裝方便。
9、控制電路、控制電路采用微機控制
六、實驗實訓項目
1、冷庫不工作
2、冷庫不制冷
3、壓縮機不運轉
4、主機工作不制冷
5、主機工作制冷效果差
6、冷凝風機不轉
7、庫內同機不轉
8、庫內漏水
9、庫內溫度失靈
10、壓縮機不停機長時間工作
11、制冷系統機氟
12、過流保護
13、壓縮機不起動
14、制冷系統壓力過高
15、庫門冰凍很難打開
16、膨脹閥堵塞
17、冷凝風機缺相
18、冷庫電氣自動控制實訓
19、冷庫制系統實訓
20、整機綜合實訓
