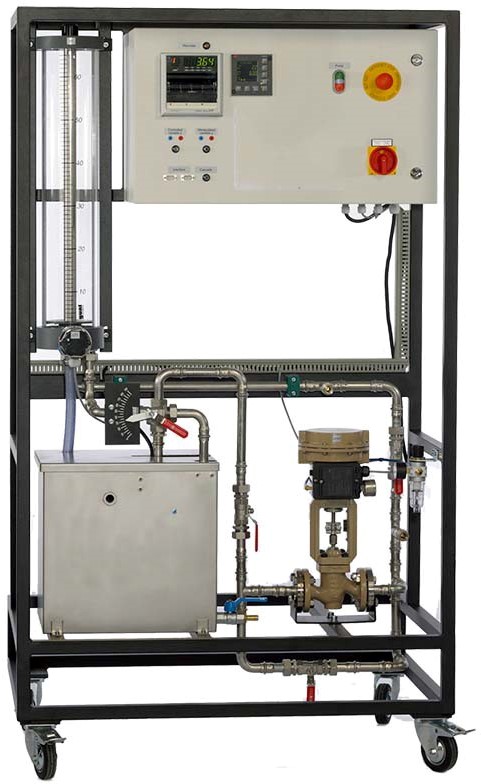

氣動薄膜控制閥與電氣安裝閥門實訓臺

一、概述：

MYCN-28 氣動薄膜控制閥與電氣安裝閥門實訓臺的設計結合了目前大中專院�！痘y(cè)量及儀表/檢測技術及儀表/熱工自動化及儀表/非電量測量與控制技術/過程控制等課程實訓大綱的要求。通過該實訓裝置的使用和學習，學生能夠掌握有關化工儀表及自動化的基本知識，對有關儀表的安裝、調試及使用有一定的了解，并對化工生產中如何進行液位、溫度、壓力和流量等參數的自動化控制有基本的認識。

二、技術參數

1、儲存罐：30L

2、離心泵功耗：250W、大流量：150L/min、速度：2800min-

3、壓力傳感器：0...100mbar

4、控制閥DN20：4,0m?/4-20MA

5、尺寸和重量

6、長寬高：1000x700x1750mm

重量：約124Kg

三、閥技術參數：

1、全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。

2、閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。

3、執行機構采用多彈簧結構，高度減少30％。重量減輕30％。

4、ZJHPW型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。

5、ZJHPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合

閥體、閥蓋：HT200、ZG230-450、ZGlCr18Ni9Ti

閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊

軟密封閥芯：增強聚四氟乙烯

填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管

墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片

膜蓋：A3

波紋膜片：丁腈橡膠夾增強滌綸織物

彈簧：60Si2Mn

閥桿、推桿：2Cr13、1Cr18Ni9Ti

襯套：2Cr13

公稱通徑 DN mm

額定流量系數Kv

直線

6.9

等百分比

6.3

額定行程 L(mm)

膜片有效面積 (cm2)

280

信號范圍 (kPa)

20 ～ 100 、 40 ～ 200 、80 ～ 240

氣源壓力 (MPa)

0.14 、 0.25

固有流量特性

直線、等百分比

固有可調比

允許泄漏量

硬閥座不平衡型： IV 級 軟閥座： VI 級

公稱壓力 PN(MPa)

1.0 、 1.6 、 4.0 、 6.4

工作溫度 ( ℃ )

常溫型

-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250

1、位式調節

由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控制儀、上下水箱等組成。

上水箱中的水位由水位傳感器檢測信號，并把信號轉換成4-20 mmA的標準信號送至進入控制儀，與給定值比較以控制水位。給定值及控制回差等參數由位式調節控制儀設置。其設置方法及操作方式調節控制儀使用說明書。

2、PID調節

由水泵、電動調節閥、水位傳感器、PID調節控制儀、上下水箱等組成。

3、上水箱中的水位由水位傳感器檢測信號，并把信號轉換成4-20 mmA的標準信號，進入PID控制儀，與給定值比較以控制水位。給定值及控制參數由PID調節控制儀參數設置，其中P、I、D參數可以手動設置，也可以由控制儀進行自整定。其設置方法及操作方式調節控制儀使用說明書。

4、實驗操作步驟：

把下水箱的水充滿；

接通電源；

啟動水泵，檢查系統不得漏水；

設置給定參數，本設備要小于一米,一般設置0.6米左右（600mm左右）；

調節模擬輸出排水量；

調節供水壓力；

等控制穩定后讀取儀表顯示的相關各個參數及液位計的數值，紀錄于事先設計的記錄表格中；

四、系統組成：

1、被控對象（不銹鋼4040）：

2、動力系統：氣泵1套電壓220V,壓力0.6KG

3、有機玻璃水箱：1套
