變頻調速技術實訓設備

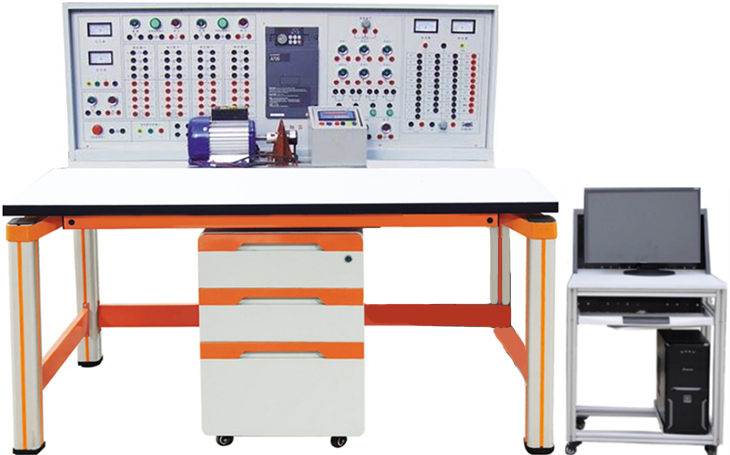

一、MY-24C變頻調速技術實訓設備-概述
設備是在總結當前變頻調速實訓教學設備的基礎上，推出的一款先進的變頻調速裝置，該實訓裝置為變頻技術實訓和考核提供了先進的操作平臺。變頻器選用應用廣泛的西門子G120變頻器，帶有RS485通信接口。附加操作面板，實訓臺可完成"變頻調速技術"課程的相關教學實訓。特別是系統提供開放式實訓教學，可充分培養學生的實際動手能力，為參加就業崗位打下堅實的基礎。
二、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10%50Hz
2.工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)
3.裝置容量：＜1KVA
4.重量：＜110Kg
5.外形尺寸：1550mm×700mm×1300mm
6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置組成
實訓裝置由控制屏、實訓桌、變頻實訓組件、繼電接觸實訓組件、數字量/模擬量輸入輸出給定指示組件、三相異步電機、電機導軌、測速機構等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1.交流電源控制單元
380V交流電源U、V、W輸入熔斷器（采用RT28-32 3P熔斷器）經空氣開關后給裝置供電，三只LED數字電壓表，用來觀察三相線電壓監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護；三相四線輸出插座2只，220v市電插座2只供儀器使用。
2.直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設點動、自鎖按鈕、邏輯開關、直流24V繼電器、1K電位器。
3.繼電接觸實訓組件
提供交流接觸器3只、時間繼電器1只，以上器件所有端子均已引至面板上，完全由操作者自由布線，實訓特點明顯。
4.變頻器實訓模塊
西門子G120系列變頻器，單相220V交流供電，輸出功率0.75kW。集成RS485通訊接口，提供操作面板及通信接口模塊；具有線性V/F控制、平方V/F控制、可編程多點設定V/F控制，磁通電流控制、直接轉矩控制、網絡控制等工作模式；≥6路數字量輸入/2路繼電器輸出，≥2路模擬量輸入/2路模擬量輸出；具備過電壓、欠電壓保護；變頻器、電機過熱保護；接地故障保護，短路保護等保護功能。通過以太網可與智能控制主機通信控制，主機要求具有數字量30路、模擬量3路，具備以太網、485通信功能。
（二）三相鼠籠異步電機：交流380V/△
（三）電機導軌及光電編碼器一套
（四）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
（五）每個實驗臺上配有一個主機模塊和多個實驗模塊組成。
（六）平臺采用采用博圖V14軟件輔助教學:博圖V14軟件為控制器、HMI和驅動系統提供了標準化的操作概念，支持共享數據存儲和數據一致性(如組態、通信和診斷期間)，并提供有強大的自動化對象庫。TIA博途V14工程簡便，便于完全訪問整個數字化、自動化解決方案，支持數字化規劃、一體化工程和透明操作；集成S7-300系列PLC編程環境、S7-400系列PLC編程環境、S7-1200系列PLC編程環境、S7-1500系列PLC編程環境、KTP700 BASIC系列觸摸屏開發環境，集成工藝軸調試面板、PID調試面板，實現程序的下載、上載、監視、程序密碼設置、指令和指令塊均支持拖拽、支持符號尋址編程、符號尋址訪問等功能。
四、實訓項目
（一）繼電接觸控制實訓
1.三相異步電動機點動控制和自鎖控制
2.三相異步電動機Y/△換接啟動控制
3.三相異步電動機聯鎖正反轉控制
4.三相異步電動機延時正反轉控制
（二）變頻控制實訓
5.變頻器功能參數設置與操作
6.變頻器報警與保護功能
7.多段速度選擇變頻調速
8.外部端子點動控制
9.外部端子遙控控制
10.控制電機運行時間操作
11.控制電機正反轉運動控制
12.電壓/電流監視器信號輸出及顯示
13.瞬間停電變頻器參數設定
14.外部模擬量（電壓/電流）變頻調速
15.基于變頻調速的以太網通信
16.基于三角波的變頻調速控制
17.三相異步電機的變頻調速
五、配置清單

序號	名 稱	型號（或規格）	單位	數量	品牌
1	實驗臺		臺	1	茂育
2	實驗桌	1550mm×700mm×1300mm	張	1	茂育
3	學生凳	塑鋼結構	張	2	茂育
4	繼電接觸實訓組件		套	1	正泰
5	變頻器實訓模塊		套	1	茂育
6	三相鼠籠異步電機	交流380V/△ 180W	臺	1	正泰
7	電機導軌及光電編碼器		套	1	茂育
8	PLC主機模塊	CPU1214C	臺	1
9	螺絲刀	一十字各1把	把	2	滬工

---
