| 技術指標 | 說 明 | |||
| 裝置特點 |

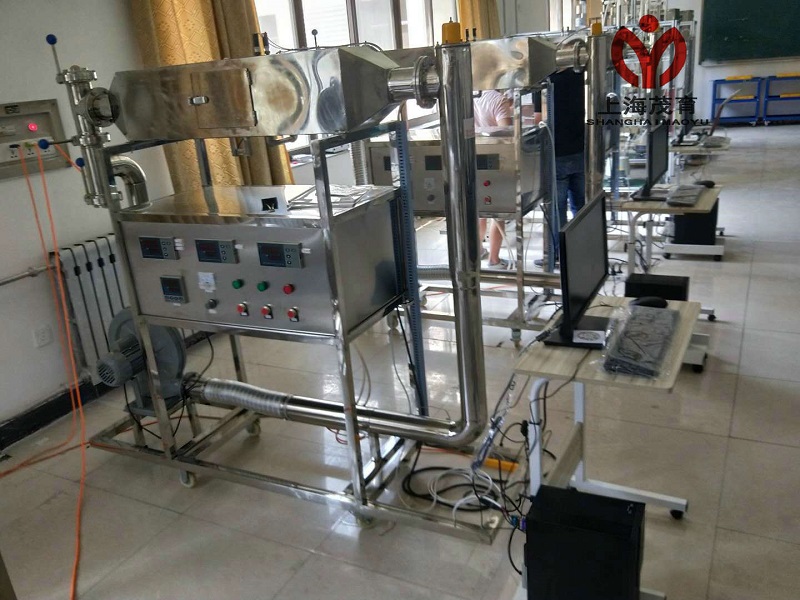

1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行不銹鋼精細拋光處理，體現了整個裝置的工藝完美性。 4、裝置布局合理，干燥箱、管道采用不銹鋼制作，干燥過程在帶硅酸鋁保溫棉的不銹鋼板制作的干燥風道中進行，風道入口裝有氣流均布板。 5、在干燥室之前的加熱室，采用兩組可控硅調相電加熱器加熱空氣。 6、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、了解實驗室干燥設備的基本構造與工作原理。 2、掌握恒定干燥條件下物料的干燥曲線（X-τ）和干燥速率曲線（U-X）的測定方法。 3、學習物料含水量的測定方法。加深對物料臨界含水量Xc的概念及其影響因素的理解。 4、學習恒速干燥階段物料與空氣之間對流傳熱系數的測定方法。 5、學習用誤差分析方法對實驗結果進行誤差估算。 |
|||
| 設計參數 |
1、空氣流量：40--100 m3/h、干球溫度：70℃、常壓操作。 2、實驗物料含水量X：0.2-2.0。 3、干燥面積S：0.02-0.03m2 4、干燥速率U：0.5—2.5×10-4 [kg/（s·m2）] 。 5、物料臨界含水量Xc：0.8。 |
|||
| 公用設施 |
1、水：裝置自帶濕球溫度加水瓶，實驗前加入100ml水。 2、電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 3、氣：空氣來自風機，經加熱器加熱進入洞道干燥箱（自帶氣源）。 4、實驗物料：自制粘布長方形物料，重約20克，外配設備：秒表。 |
|||
| 對象組成 |
1、氣流干燥室斷面尺寸≥140×200mm。 2、孔板流量計測風量，孔板喉徑：Ф50mm，壓差傳感器0～10Kpa。 3、電加熱器加熱功率≥3×1.0kw。 4、離心風機轉速≥2600rpm，風量≥420 m3/h，風壓≥100mmH2O，效率≥60％，功率≤250w，工作電壓交流220V，風量可調范圍：0－600 m3/h。 5、水分干燥速率范圍：最小≤0.005 gcm-2 min-1，最大≥0.020gcm-2 min-1； 6、數字溫控儀表，溫度測量精度等級≤±1%； 7、電子天平具備可去皮功能，最大稱量為≥1000g，稱量精度≤±0.10g，可連續顯示稱量結果； 8、干燥室的進風溫度可通過溫控顯示表在50～150℃之間預先任意設定，由溫度控制器進行智能自動調節； 9、框架為不銹鋼，進行不銹鋼精細拋光處理。 10、外形尺寸≤1800×500×1200mm； |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 干燥風量 | 孔板流量計 | 數字壓力儀表 | 手動閥控 | |
| 濕物料量 | 重量傳感器 | 數字重量儀表 | 無 | |
| 干球溫度 | Pt100鉑電阻 | 數字溫度儀表 | 無 | |
| 濕球溫度 | Pt100鉑電阻 | 數字溫度儀表 | 無 | |
| 加熱室溫度 | Pt100鉑電阻 | 溫度控制顯示儀 | 固態調壓模塊 | |
