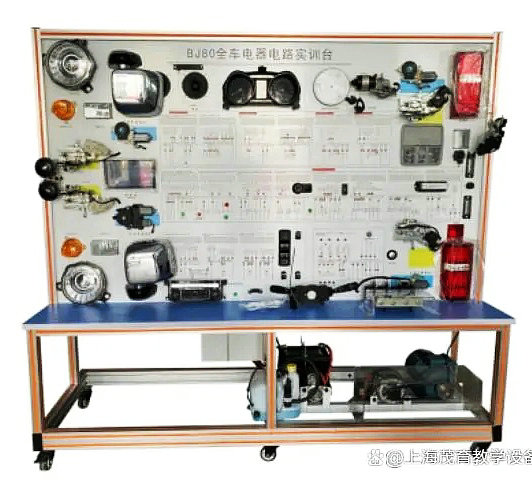

北汽BJ80電器電路實訓設備

一、北汽BJ80電器電路實訓設備-產品簡介
該設備采用全新北京80c- 2.3T整車電器實物為基礎，充分展示汽車發動機防盜系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。適用于學校對整車電器理論和維修實訓的教學需要。

二、功能特點
1、真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的工作過程。
2、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、設備面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元、組合儀表、舒適系統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
5、設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格
1、外形尺寸（約）：2080×700×1900mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
型號：YT 100L1-4
    電壓：AC 220V/380V
    功率：2.2KW
    轉速：1420r/min
6、顏色：7032
7、鋼管：40*40*3mm
8、機柜：1.5mm冷板沖壓成形，背面設置維修門；
9、移動腳輪：100*60mm
