機械裝調技術綜合實訓裝置-是提高學生在機械制造企業及相關行業一線工藝裝配與實施、機電設備安裝調試和維護修理、機械加工質量分析與控制、基層生產管理等崗位的就業能力。主要培養學生識讀與繪制裝配圖和零件圖、鉗工基本操作、零部件和機構裝配工藝與調整、裝配質量檢驗等技能。提高學生在機械制造企業及相關行業一線工藝裝配與實施、機電設備安裝調試和維護修理、機械加工質量分析與控制、基層生產管理等崗位的就業能力。
二、實訓裝置特點：
1、適用面廣 基于機械裝調技術中的鉗工基本操作、裝配、測量及調整、質量檢驗的工作過程進行設計，可滿足實訓教學、工程訓練及職業技能競賽的需要。
2、模塊化設計：由多種機械工作臺組成，可獨立模塊訓練，也可綜合訓練。如：二維工作臺、多級變速箱，間歇回轉工作臺、沖床機構等；所用鋁材經氧化處理，硬度HB90，屈服強度245, 所用齒輪表面經發黑處理，其它45#經電渡處理。
3、綜合性強：培養學生的機械識圖、常用工具和量具的選擇及使用、機械零部件和機構工藝與調整、裝配質量檢驗等綜合能力。
三、技術性能：
1、輸入電源：單相三線 AC220V±10% 50Hz；
2、交流減速電機1臺：額定功率 90W，減速比 1:25；
3、外形尺寸（實訓臺）：1800mm×700mm×820mm；
4、設備重量：≥600kg
5、安全保護：具有漏電流保護，安全符合國家標準。
四、實訓裝置組成與功能：

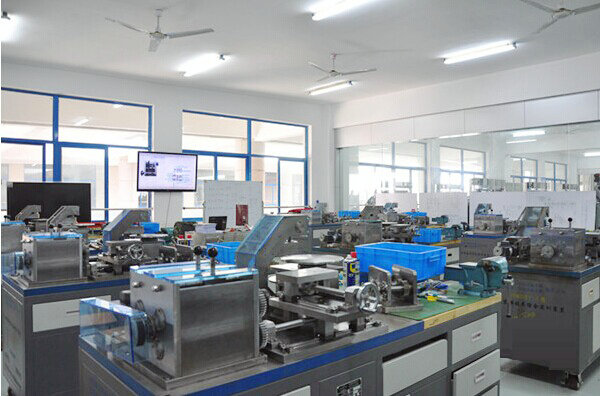

本裝置主要由實訓臺、動力源、機械裝調對象（機械傳動機構、多級變速箱、二維工作臺、間歇回轉工作臺、牙嵌式離合器機構、沖床機構等）鉗工常用工具、量具等部分組成。
1、實訓臺：采用鐵質雙層亞光密紋噴塑結構，包括操作區域和機械裝調區域兩部分。操作區域主要由實木臺面、橡膠墊等組成，用于鉗工加工和裝配各種機械零部件（箱體部分采用鋁合金材料）；機械裝調區域采用鋁合金型材操作臺面，學生可在上面安裝和調整各種機械機構。
2、機械傳動機構：主要由同步帶、鏈、齒輪、蝸桿等傳動機構組成；通過學生在平臺上的安裝、調整與檢測，掌握機械傳動機構的裝配與調整技能。
3、多級變速箱：具有雙軸三級變速輸出，其中一軸輸出帶正反轉功能，頂部用透明有機玻璃防護。主要由箱體、齒輪、花鍵軸、間隔套、鍵、角接觸軸承、深溝球軸承、卡簧、端蓋、滑動撥叉、齒輪齒條機構、撥檔機構等組成，可完成多級變速箱的裝配工藝實訓。
4、二維工作臺：主要由滾珠絲桿、直線導軌、臺面、墊塊、軸承、支座、端蓋等組成。臺面采用鋁合金材料，分上下（X軸、Y軸）兩層，下層由多級變速箱經齒輪傳動控制，實現工作臺往返運行，工作臺面裝有行程開關，實現限位保護功能，上層采用手輪實現手動控制；能完成直線導軌、滾珠絲桿、二維工作臺的裝配工藝及精度檢測實訓。
5、減速器：主要由直齒圓柱齒輪、角接觸軸承、深溝球軸承、支架、軸、端蓋、鍵等組成�？赏瓿蓽p速器的裝配工藝實訓。
6、間歇回轉工作臺：主要由四槽槽輪機構、蝸輪蝸桿、推力球軸承、角接觸軸承、臺面、支架等組成。由多級變速箱經鏈傳動、齒輪傳動、蝸輪蝸桿傳動及四槽槽輪機構分度后，實現間歇回轉功能；能完成蝸輪蝸桿、四槽槽輪、軸承等的裝配與調整實訓。
7、牙嵌式離合器機構：主要由支架、軸承、兩半離合器、操作桿等組成，工作時，利用操縱桿帶動滑環使半離合器作軸向移動，實現分離和接合�？赏瓿呻x合器機構的裝配工藝實訓。
8、沖床機構：主要由曲軸、連桿、滑塊、支架、軸承等組成，與間歇回轉工作臺配合，實現壓料功能模擬�？赏瓿蓻_床機構的裝配工藝實訓。
9、動力源：配置交流減速電機、調速器、電源控制箱等，為機械系統提供動力源。電源控制箱帶有調速電機電源接口，行程開關接口。
10、裝調工具：主要有套裝工具（34件）、臺虎鉗、劃線平板、拉馬、紫銅棒、沖擊套筒、截鏈器、沖擊扳手。套裝工具由工具箱、內六角扳手、呆扳手、活動扳手、銼刀、絲錐、鉸杠、劃規、樣沖、錘子、板牙、板牙架、螺絲刀、鋸弓、尖嘴鉗、老虎鉗等組成。
11、常用量具：主要由游標卡尺、萬能游標量角器、寬度角尺、百分表、千分尺、塞尺、水平儀等組成；通過使用量具進行測量，使學生掌握常用量具的使用方法，掌握機械裝配的檢測方法等。
四、基本配置：
| 機械裝調技術綜合實訓裝置配置表 | |||
| 序號 | 名稱 | 型號及規格 | 數量 |
| 1 | 實訓臺 |
實訓臺外形尺寸：1100mm×700mm×820mm；全鋼結構，桌子左側和右側帶儲存柜，桌子中間帶3個抽屜；操作臺外形尺寸：700mm×700mm×820mm；全鋼結構，桌子中間帶1個儲存柜；鑄鐵平板：1100mm×700mm×40mm； 實木桌板：700mm×700mm×40mm。 |
1臺 |
| 2 | 電源控制箱 | 設在臺面下方，帶滑動導軌，通電調試時拉出操作，控制箱包括單相漏電斷路器、電源指示燈、操作說明、調速器等。 | 1臺 |
| 3 | 交流減速電機 | 功率：120W；減速比：1:4。 | 1臺 |
| 4 | 調速器 |
適用電機：6～120W； 調速范圍：90～1400r/min。 |
1個 |
| 5 | 帶傳動機構 | 主要配置有：同步帶2根、同步帶輪（鋁合金）4只、鍵、軸、軸承、支座、端蓋、交流減速電機等。 | 1套 |
| 6 |
鏈傳動 機構 |
主要配置有：單排鏈1個、鏈輪2個、鍵、軸、軸承、支座、端蓋等。 | 1套 |
| 7 | 齒輪傳動機構 | 主要配置有：6個直齒圓柱齒輪、2個直齒圓錐齒輪、鍵、軸、軸承、支座、端蓋等。 | 1套 |
| 8 | 多級變速箱 | 主要配置有：箱體（鋁合金材料，頂部為有機玻璃、可起到防護作用，又可直接觀察箱體內的結構及運行情況）、齒輪（直齒圓柱齒輪6個、滑移齒輪2組）、軸承（7203AC角接觸軸承6個、6203-2RZ深溝球軸承5個）、花鍵軸、間隔套、鍵、卡簧、端蓋、滑動撥叉、齒輪齒條機構、圓盤撥檔機構等。 | 1套 |
| 9 | 二維工作臺 | 主要配置有：滾珠絲杠及螺母2副（長度分別為506mm、356mm；公稱直徑 20mm；導程 5mm；右旋）、直線導軌4條和滑塊6個（直線導軌，長度分460mm、280mm兩種；寬度15mm）、工作臺面（采用3塊厚為20mm的鋁合金材料）、軸承（7202AC角接觸軸承4個、6202-2RZ深溝球軸承2個）、軸承座、端蓋、墊塊等。 | 1套 |
| 10 | 減速器 | 主要配置有：箱體（鋁合金材料）、直齒圓柱齒輪4個、軸承（7003AC角接觸軸承4個、6003-2LS深溝球軸承4個）、支架、軸、端蓋、鍵等。 | 1套 |
| 11 | 間歇回轉工作臺 | 主要配置有：四槽槽輪、工作臺面、蝸輪、蝸桿、鍵、軸、軸承（51120推力球軸承1個、30203圓錐滾子軸承1個、7002AC角接觸軸承8個）、支座、端蓋等。 | 1套 |
| 12 | 牙嵌式離合器 | 主要配置有：支架、軸承、固定離合器、活動離合器、撥桿，支座等組成。 | 1套 |
| 13 |
沖床 機構 |
主要配置有：支架（鋁合金材料）、曲軸、連桿、滑塊、支架、鍵、軸、軸承（7002AC角接觸軸承2個）等。 | 1套 |
| 14 | 配件 | 使用說明書、備用螺絲若干、銅皮若干、調節手柄1個、防銹油2罐 | 1套 |
| 序號 | 名稱 | 型號及規格 | 數量 | 備注 |
| 1 | 內六角扳手 | 9件套六角扳手 | 1套 | 套裝工具 |
| 2 | 呆扳手 | 10、12、14、17各1把 | 4把 | 套裝工具 |
| 3 | 活動扳手 | 8〞 | 1把 | 套裝工具 |
| 4 | 整形銼 | 6把 | 套裝工具 | |
| 5 | 銼刀 | 平銼、半圓銼、三角銼、圓銼各1個 | 4個 | 套裝工具 |
| 6 | 板牙架、板牙 | M25（1〞）；M6×1.0、M7×1.0、M8×1.25、M10×1.5、M12×1.75各1個 | 1套 | 套裝工具 |
| 7 | 絞杠、絲錐 | M3～M12(1/16〞～1/2〞)；M6×1、M7×1、M8×1.25、M10×1.5、M12×1.75各1個 | 1套 | 套裝工具 |
| 8 | 劃線工具 | 劃規（6〞、150mm）1個、劃針1個 | 1套 | 套裝工具 |
| 9 | 樣沖 | 1個 | 套裝工具 | |
| 10 | 錘子 | 木柄圓頭錘、木柄鉗工錘各1把 | 2把 | 套裝工具 |
| 11 | 螺絲刀套裝 | 一字、十字大小各1個 | 4把 | 套裝工具 |
| 12 | 鋸弓 | 可調式結構 | 1把 | 套裝工具 |
| 13 | 尖嘴鉗 | 1把 | 套裝工具 | |
| 14 | 鋼絲鉗 | 180mm | 1把 | 套裝工具 |
| 15 | 三角套筒扳手 | 8mm、9mm、10mm | 1把 | 套裝工具 |
| 16 | 鋼絲刷 | 1把 | 套裝工具 | |
| 17 | 鐵皮剪 | 1把 | 套裝工具 | |
| 18 | 角尺 | 1把 | 套裝工具 | |
| 19 | 直尺 | 1把 | 套裝工具 | |
| 20 | 吹塑工具箱 | 1個 | 套裝工具 | |
| 21 | 臺虎鉗 | 150 | 1個 | |
| 22 | 劃線平板 | 300×300 | 1塊 | |
| 23 | 紫銅棒 | 1根 | ||
| 24 | 外卡簧鉗 | 1把 | ||
| 25 | 拉馬 | 1個 | ||
| 26 | 沖擊套筒 | 1套 | ||
| 27 | 截鏈器 | 1把 | ||
| 28 | 刮刀 | 1把 | ||
| 29 | 游標卡尺 | 測量范圍：0～150mm，分度值：0.02mm | 1把 | |
| 30 | 百分表 | 測量范圍：0～10mm,帶磁性表座 | 1個 | |
| 31 | 千分尺 | 測量范圍：0～25mm | 1把 | |
| 32 | 游標萬能角度尺 | 測量范圍：0～320º | 1把 | |
| 33 | 塞尺 | 測量范圍：0.02～1.00mm | 1把 | |
| 34 | 條式水平儀 | 規格：ST150讀數值：0.02mm/m | 1個 |
