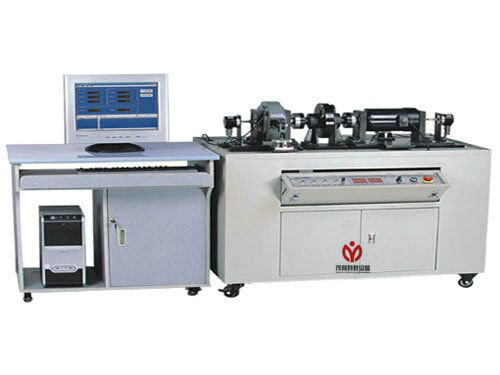

MY-573B齒輪傳動效率測試實驗臺

一、齒輪傳動效率測試實驗臺-產品概況：
實驗臺是采用傳感器、微機等先進測控技術的多媒體可視化綜合實驗臺，操作方便、效果直觀等優點，用于測試圓柱齒輪傳動或齒輪傳動的效率，適于開放實驗室配備。
二、實驗目的及內容：
1、圓柱齒輪傳動效率、轉速和載荷的測定與分析；
2、掌握測量轉矩、轉速、效率、功率等方法
三、產品特點
1、實驗臺組件采用整體式結構，提高了裝配精度，安裝調整、更加迅速方便；
2、本實驗臺除設計有測試電機力（轉矩）傳感器外還設計有磁粉加載力（轉矩）傳感器，可測試并反饋磁粉加載器輸出轉矩，如此取樣數據是磁粉加載器的實際轉矩，使傳動效率測量精度更高。
3、該實驗臺操作簡便、安全、直觀性強、傳感器測量精度高，系統數據傳輸穩定可靠；使用RS232串口與計算機通訊。
4、實驗臺外形為工作臺板+箱體落地式結構，工作臺板材料為高強度冷軋鋼板，經铇、銑、平磨等工序精工制作，表面光亮，達二級平板精度，剛度大、抗震性能好。鋼制件精加工表面均作防銹處理，發蘭、鍍鎳；箱體表面噴塑平整光滑清潔、無劃跡和脫落斑點。箱體底部裝有可調地腳螺栓和活動輪，便于實驗室調整布置。
5、配備專用實驗軟件對數據進行處理、分析，可以顯示、保存、打印實測實驗曲線。
三、主要配置及參數：
1、圓柱齒輪減速器1臺；m=2 z1=14 z2= 70 加工精度8-8-7GK和8-8-7EJ
2、5英寸彩色觸摸液晶屏 1塊，分辨率800X480
3、直流調速電機 1臺調速0-1450rpm ，功率 355W；
4、壓力傳感器：2個精度0.1%
5、測速裝置：2套
6、裝拆工具 1套
7、專用軟件光盤 1張；
8、使用說明與實驗指導書 1本
9、外形尺寸約800×450×1000mm；
10、重量：約110 kg

友情提示：
1、設備驗收：各采購單位收貨時請檢查齒輪傳動效率測試實驗臺的貨品外觀，核實本齒輪傳動效率測試實驗臺的數量及配件，拒收處于受損狀態的齒輪傳動效率測試實驗臺；
2、設備質保：茂育將為各采購單位提供齒輪傳動效率測試實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對本齒輪傳動效率測試實驗臺的免費維修，超出條件承諾時提供對齒輪傳動效率測試實驗臺的有償維修；
3、設備退換貨：各采購單位單方面原因導致的齒輪傳動效率測試實驗臺選型錯誤或購買數量錯誤，造成齒輪傳動效率測試實驗臺的退換貨要求，將不被接受；
4、設備貨期：對齒輪傳動效率測試實驗臺的發貨期為參考值，如您需要了解齒輪傳動效率測試實驗臺的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對齒輪傳動效率測試實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關齒輪傳動效率測試實驗臺的技術咨詢。
