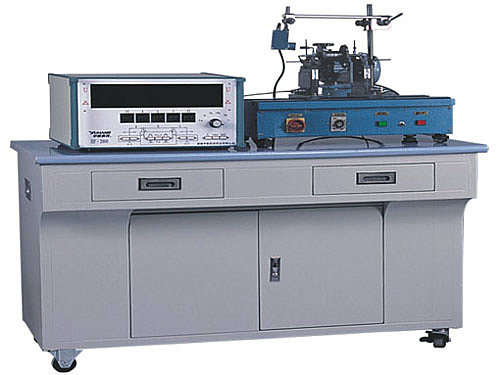

MY-563回轉體智能動平衡測試實驗臺

回轉體智能動平衡測試實驗臺-是采用傳感器、微機等先進測試手段和方法裝備的多媒體可視化綜合實驗臺，具有技術先進、體積小、操作方便、效果直觀等優點，用于測試回轉件的動平衡，通過實驗可使學生對機械振動中慣性力的變化規律產生感性認識，掌握平衡的方法，找出減輕機械振動、改善機械工作性能、提高工作質量的途徑。增強學員的工程實踐能力。
一、實驗臺功能與特點：
1.實驗臺采用尺寸約為700×400×40mm高精度的鑄鐵工作臺版+箱體落地式結構，裝有可調地腳螺栓和活動輪。
2.實驗臺能測出不平衡質量的大小和方位，還可演示整個檢測處理過程。
3.測控系統，能將實驗臺各傳感器數據實時采集和分析處理，并能在5吋真彩色液晶屏上顯示各參數實時數據，同時可通過交互按鈕，設置各項參數，及手動、自動采集關鍵點數據，并自動保存在內部數據列表內，可隨時查看數據列表。
4.系統集成可直接連接打印機（無需通過電腦打�。�，將實驗結果打印出來，保存分析實驗結果。還可將實驗數據通過實驗臺的USB接口保存至移動存儲設備(U盤等)。
5.當系統與PC聯機時，各項參數可通過PC端測試系統設置，同時數據實時傳輸?shù)絇C端，配套的測試系統可將數據做進一步分析處理。通過PC端測試系統，可實時檢測各項數據，同時能遠程調節實驗參數。
二、實驗臺軟體特點：
本軟件采用的虛擬測試儀器界面，不但能得出實驗結果，而且可通過動態實時檢測曲線了解實驗的過程，通過人機對話的方式，生動形象地完成檢測過程。
三、教學實驗項目及內容：
1.了解并掌握回轉構件的動平衡原理；
2.熟悉用傳感器及其測試儀器、測量動態參數的基本原理和方法；
3.了解處理數據的方法,進行振動曲線的頻譜分析。
四、主要配置及參數
1.測試性能指標：固有頻率ω=3-5Hz，精度2μ;相應角誤差≤10度，靈敏度5gmm.
2.主要配置及技術參數：
光柵角位移傳感器1個；
光電傳感器1個；
回轉體轉子試件1個質量2.5kg，
調速范圍：0-600r/min；
直流調速電機1臺，功率≥90W；
實驗臺重量≥95kg；
外形尺寸約為750×450×1050mm。
五、測控系統參數：
CPU 1個，主頻≥36MHz；
顯示屏1塊≥5吋真彩液晶屏，分辨率≥800X480；
USB接口2個；RS485級聯網絡接口2個；打印機接口1個；
模擬通道4個：12bit；
數字通道4個：TTL 20-10MHz；
調速通道1個：DA 0-5V。

友情提示：

1、設備驗收：各采購單位收貨時請檢查回轉體智能動平衡測試實驗臺的貨品外觀，核實回轉體智能動平衡測試實驗臺的數量及配件，拒收處于受損狀態的本裝置；

2、設備質保：茂育將為各采購單位提供回轉體智能動平衡測試實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌幕剞D(zhuǎn)體智能動平衡測試實驗臺選型錯誤或購買數量錯誤，造成本裝置的退換貨要求，將不被接受；

4、設備貨期：對回轉體智能動平衡測試實驗臺的發貨期為參考值，如您需要了解回轉體智能動平衡測試實驗臺的精確貨期，請與茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對回轉體智能動平衡測試實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關回轉體智能動平衡測試實驗臺的技術咨詢。
