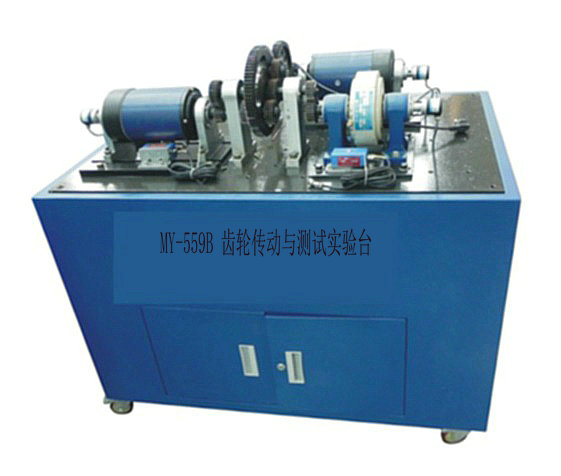

MY-559B齒輪傳動與測試實驗臺

齒輪傳動與測試實驗臺-采用模塊化結構，由2K-H(WW)齒輪傳動，蝸輪副傳動裝置、聯軸器、直流電機、加載裝置模塊等組成，學員可根據實驗方案自己動手進行傳動連接、安裝調試和測試，進行設計性實驗、綜合性實驗，可實現齒輪傳動，蝸輪副傳動實驗，并可對其傳動效率做出可視化分析。
二、性能特點：
    實驗臺應采用獨立的平臺結構，原動件、被試件以及負載為獨立的模塊結構，根據實驗要求可自行拼結組裝，原動件與負載應配安裝導軌，可根據不同被試件的尺寸作安裝調整，實驗臺操作面底板應采用內置翻蓋結構。系統應采用傳感器和A/D采集并轉換成輸入軸和輸出軸的驅動力矩和制動力矩數據，采用角位移傳感器和A/D采集并轉換成輸入軸和輸出軸的轉數。系統機械傳遞裝置應包括2K-H（WW）齒輪正號機構和蝸桿副傳動兩種典型機構，負載裝置應采用磁粉制動器。
三、主要技術：
1、直流調速電機：≥600W，調速范圍0～1500rpm；
2、稱重傳感器：≥100N；
3、旋轉編碼器：≥1000脈沖；
4、輸入轉臂長：≥120mm(距電機轉軸中心)；
5、輸出轉臂長：≥200mm(距磁粉制動器轉軸中心) ；
6、磁粉制動器：最大扭矩50Nm，額定功率4KW。
四、傳感器與檢測技術測試系統
    系統應可進行標定（傳感器零點、傳感器量程、設置標定系統）、鍵入實驗教學信息、設置確定實驗測試參數、確定實驗分析所需項目（曲線選項、繪制曲線、打印表格等），可啟動主電機，進入實驗過程。
五、主要配置：
齒輪傳動與測試實驗臺至少應包含以下配置：直流調速電機、2K-H(WW)齒輪傳動裝置、蝸輪副傳動裝置、磁粉制動器、旋轉編碼器、稱重傳感器、電腦桌、傳感器技術檢測軟件、使用說明書、實驗臺指導書，具體數量應能夠滿足性能要求和主要技術要求。

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查齒輪傳動與測試實驗臺的貨品外觀，核實齒輪傳動與測試實驗臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供齒輪傳動與測試實驗臺指導書和質保期，在質保范圍內提供對齒輪傳動與測試實驗臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌凝X輪傳動與測試實驗臺選型錯誤或設備購買數量錯誤，造成齒輪傳動與測試實驗臺的退換貨要求，將不被接受；
4、設備貨期：對齒輪傳動與測試實驗臺的發貨期為參考值，如您需要了解齒輪傳動與測試實驗臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對齒輪傳動與測試實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關齒輪傳動與測試實驗臺的技術咨詢；

---
