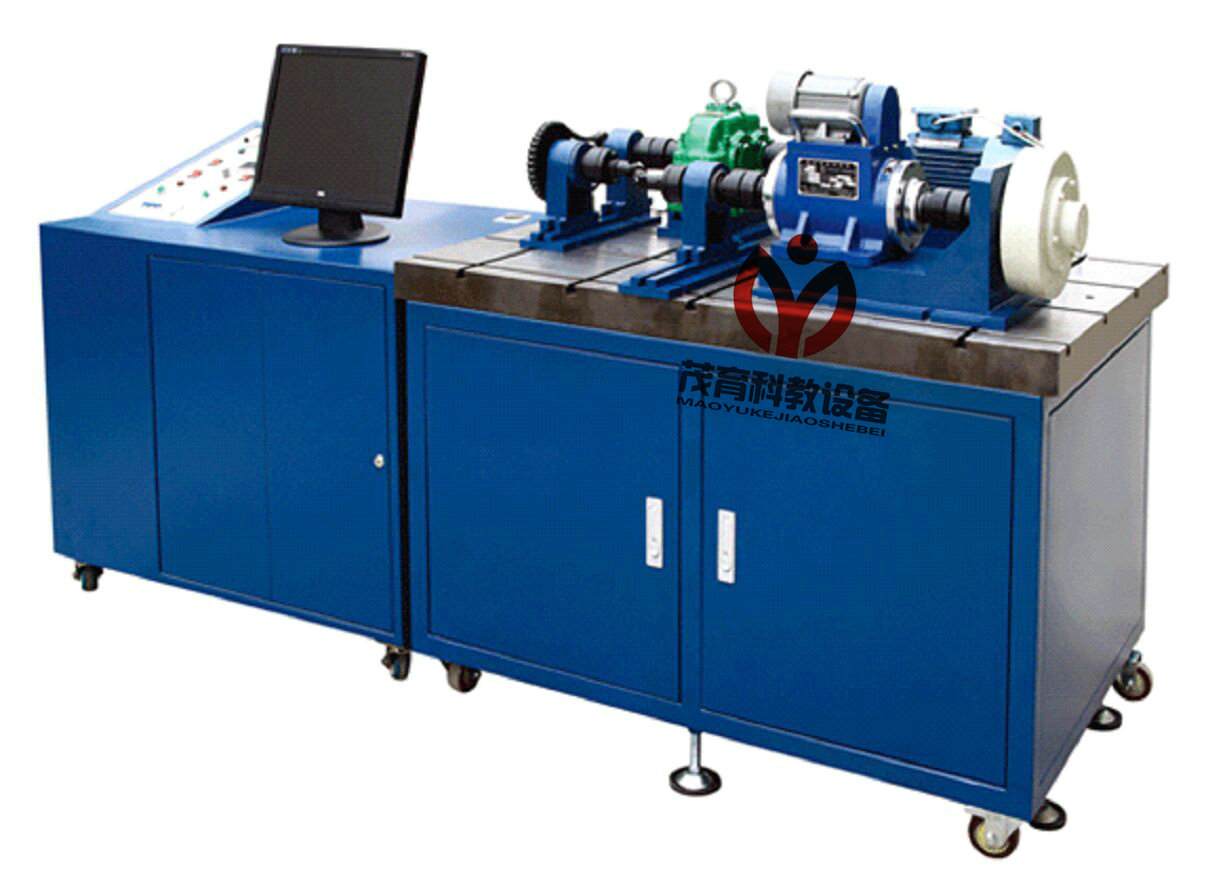

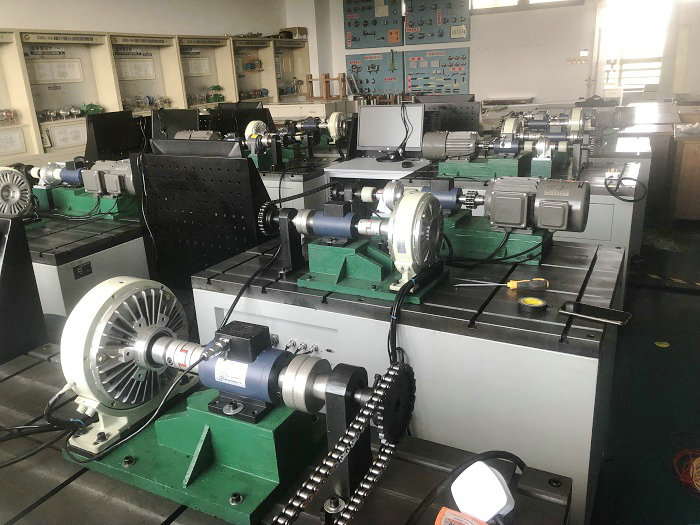

MY-556機械傳動創意組合測試實驗臺

機械傳動創意組合測試實驗臺以新型實驗臺、人機工程學等綜合因素而設計，保證了機械傳動性能綜合測試實驗臺的方便性、實用性，同時也保證了實驗教學功能和科研生產功能。能快速組裝多種組合機械傳動,測試各種傳動的速比、轉矩、效率，可恒定加載、恒轉速、恒轉矩，同步適時或連續采樣，能自由進行數據采集處理、工況控制與實驗結果自動輸出�？刂凭葹�1%，測量精度為1%。
一、機械傳動創意組合測試實驗臺功能簡介：
1、利用實驗臺的自動控制測試技術能自動測試出機械傳動性能參數、如轉速n (r/min)、扭矩M (N.m)、功率N(K.w)，并自動繪制出傳動比、扭矩、轉速等曲線；
2、通過對某種機械傳動裝置和傳動方案性能參數曲線的測試、來分析比較機械傳動的性能特點；
3、實驗臺可替代傳統的單一試驗臺進行有關類型機械傳動的基本實驗。如，V帶傳動實驗、同步帶傳動實驗、擺線針輪傳動實驗和進行多級組合傳動系統布置優化實驗。如：鏈—齒輪及齒輪—鏈組合實驗；鏈—蝸輪蝸桿及蝸輪蝸桿—鏈組合實驗；鏈—擺線針輪及擺線針輪—鏈組合實驗等26組機械傳動方案測試搭接實驗；
4、可用于生產科研實際，在10N.m-50N.m范圍內對各種新型齒輪減速器、變速軸承減速器的測試。
二、機械傳動創意組合測試實驗臺傳動系統組合方案：
1、V帶傳動實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
2、同步帶傳動實驗
變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器
3、鏈輪傳動實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器
4、齒輪傳動實驗
變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器
5、擺線針輪傳動實驗
變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器
6、蝸輪蝸桿傳動實驗
變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器
7、V帶—齒輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器
8、齒輪—V帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
9、同步帶—齒輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器
10、齒輪—同步帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器
11、鏈—齒輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—直齒圓柱齒輪變速組合—50N轉矩轉速傳感器—磁粉制動器
12、齒輪—鏈組合實驗
變頻調速電機—10N轉矩轉速傳感器—直齒圓柱齒輪變速組合—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器
13、V帶—鏈傳動組合實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器
14、鏈—V帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
15、V帶—蝸輪蝸桿組合實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器
16、蝸輪蝸桿—V帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
17、同步帶—蝸輪蝸桿組合實驗
變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器
18、蝸輪蝸桿—同步帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器
19、鏈—蝸輪蝸桿組合實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—蝸輪減速器—50N轉矩轉速傳感器—磁粉制動器
20、蝸輪蝸桿—鏈組合實驗
變頻調速電機—10N轉矩轉速傳感器—蝸輪減速器—滾子鏈及鏈輪—50N轉矩轉速傳感器—磁粉制動器
21、V帶—擺線針輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—V帶及帶輪—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器
22、擺線針輪—V帶組合實
變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—V帶及帶輪—50N轉矩轉速傳感器—磁粉制動器
23、同步帶—擺線針輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—同步帶及同步帶輪—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器
24、擺線針輪—同步帶組合實驗
變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—同步帶及同步帶輪—50N轉矩轉速傳感器—磁粉制動器
25、鏈—擺線針輪組合實驗
變頻調速電機—10N轉矩轉速傳感器—滾子鏈及鏈輪—擺線針輪減速器—50N轉矩轉速傳感器—磁粉制動器
26、擺線針輪—鏈組合實驗
變頻調速電機—10N轉矩轉速傳感器—擺線針輪減速器—滾子鏈及鏈輪—50N轉
三、主要技術參數及性能指標：
1、動力部分
1) 三相感應變頻電機：
① 額定功率0.55KW；
② 同步轉速1500r/min；
③ 輸入電壓380V。
2) 變頻器：
① 變頻范圍 2～200 HZ；
② 功率：0.75KW；
2、測試部分
1) 轉矩轉速傳感器：
① 額定轉矩 10N.m；
② 轉速范圍 0～6000r/min。
2) 轉矩轉速傳感器：
① 額定轉矩 50N.m；
② 轉速范圍 0～6000r/min。
3、被測部分
1) 直齒圓柱齒輪減速器：
① 減速比 1：5；
② 齒數Z1=19；
③ Z2=95。
2) 擺線針輪減速器：
① 減速比1：9。
3) 蝸輪減速器：
① 減速比 1：10；
② 蝸桿頭數Z1=1；　
③ 中心距a=50ｍｍ。
4) 同步帶傳動：
① 帶輪齒數Z1=18 Z2=25 ；
② 節距LP=9.525；
③ L型同步帶 3×16×80。
5) 三角帶傳動：
① 帶輪基準直徑 D1=70mm、D2=115mm；
② 0型帶L內=900mm；
③ 帶輪基準直徑 D1=76mm D2=145mm
④ 帶輪基準直徑 D1=70mm D2=88mm；
⑤ 0型帶L內=630mm。
6) 鏈傳動：
① 鏈輪 Z1=17 、Z2=2；
② 滾子鏈 08A－1×72；
③ 滾子鏈 08A－1×52；
④ 滾子鏈 08A－1×68。
4、磁粉加載：
1）磁粉制動(加載)器：額定轉矩50N.m；
2）激磁電流0～2A；
3）允許滑差功率1.1KW。
5、主實驗臺：
1）以型鋼作為主框架、1.5mm厚的優質鐵皮（經特殊防銹處理）等制作而成，全部經過特殊防銹處理、放光噴塑，外形美觀大方；
2）實驗平臺采用厚度為60mm的鑄造平板，經過刨、銑、磨等多道加工工藝制作而成，多條T形槽可方便的固定各種加速器、軸承座；
3）尺寸：1200(長)×780(寬)×845(高)；（單位：mm）
4）重量：約450Kg；
6、電氣控制實驗臺：
1）以型鋼作為主框架、1.5mm厚的優質鐵皮（經特殊防銹處理）等制作而成，全部經過特殊防銹處理、放光噴塑，外形美觀大方；
2）主電路：本實驗臺強電控制部分均隱藏于電氣控制柜，可電路設有過載保護、短路保護等功能，使用安全可靠；
3）控制電路：所有控制電路均為DC24V控制，且控制直流電源自帶短路保護，外部連接控制導線均為高絕緣保護的連接導線。
4）尺寸：900(長)×780(寬)×845(高)；（單位：mm）
5）重量：約60Kg；
7、數據采集控制系統：
1）工業控制計算機：2內存、500G硬盤；
2）19寸液晶顯示器；
3）數據采集控制軟件。
四、詳細配置單:

序號	名稱	型號	數量	備注
1	工作臺及電器控制柜	JLC01	1臺	上海茂育
2	電腦主機	I3處理器2內存、500G硬盤	1臺	HP
3	19寸液晶顯示器		1臺	HP
4	數據采集卡	PCI1710U	1張	研華工控
5	接線端子	ADAM-3968	1張	研華工控
6	電纜	PCL-1068-2E	1根	研華工控
7	轉矩轉速傳感器	量程10NM	1臺	三承恒薇
8	轉矩轉速傳感器	量程50NM	1臺	三承恒薇
9	三相變頻調速電機	AC380V 0.75KW 1480R/MIN	1臺	德東電機
10	變頻器	AC220V 0.75KW	1臺	緯創
11	磁粉制動(加載)器	FZ-5 50NM	1臺	海安前衛
12	磁粉加載器控制電源	面板IV	1臺	海安前衛
13	齒輪減速箱	1：5	1臺	標準件
14	擺線針輪減速器	1：9	1臺	標準件
15	蝸輪減速器	1：10	1臺	標準件
16	帶輪組件	75V	1件	上海茂育
17	帶輪組件	112V	1件	上海茂育
18	帶輪組件	150V	1件	上海茂育
19	帶輪組件	180V	1件	上海茂育
20	V型帶	SPZ（Z）710（700）	1根	上海茂育
21	V型帶	SPZ（Z）1000（1080）	1根	上海茂育
22	鏈輪組件	18齒	1件	上海茂育
23	鏈輪組件	36齒	1件	上海茂育
24	滾子鏈	08A－1×58	1條	上海茂育
25	滾子鏈	08A－1×56	1條	上海茂育
26	18齒同步帶輪組件	節距LP=9.525	1件	上海茂育
27	28齒同步帶輪組件	節距LP=9.525	1件	上海茂育
28	同步帶	節距LP=9.525	2根	上海茂育
29	支撐底座		3塊	上海茂育
30	變頻電機及NJ0D型轉矩轉速傳感器底座	加工件	1件	上海茂育
31	NJ1D型轉矩轉速傳感器及磁粉制動(加載)器底座	加工件	1件	上海茂育
32	齒輪減速箱底座	加工件	1件	上海茂育
33	擺線針輪減速器底座	加工件	1件	上海茂育
34	蝸輪減速器底座	加工件	1件	上海茂育
35	柱銷	加工件	40根	上海茂育
36	聯接螺栓		若干	GB
37	T型螺栓	M10	若干	GB
38	活動扳手	150mm	1把	GB
39	活動扳手	250mm	2把	GB
40	螺絲刀		1套	GB
41	內六角扳手		1套	GB
42	拉馬	150mm	1付	GB
43	機油壺		1個	GB
44	橡膠錘		1把	上海茂育
45	小鐵錘		1把	上海茂育
46	接線板		1個	上海茂育
47	尖嘴鉗		1把	上海茂育
48	使用說明書		1份	上海茂育
49	實驗指導書（僅供參考）		1本	上海茂育
50	裝箱單		1張	上海茂育

友情提示：
1、設備驗收：各采購單位收貨時請檢查機械傳動創意組合測試實驗臺的貨品外觀，核實機械傳動創意組合測試實驗臺的數量及配件，拒收處于受損狀態的機械傳動創意組合測試實驗臺；
2、設備質保：茂育將為各采購單位提供機械傳動創意組合測試實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對機械傳動創意組合測試實驗臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臋C(jī)械傳動創意組合測試實驗臺選型錯誤或購買機械傳動創意組合測試實驗臺數量錯誤，造成機械傳動創意組合測試實驗臺的退換貨要求，將不被接受；

4、設備貨期：機械傳動創意組合測試實驗臺的發貨期為參考值，如您需要了解機械傳動創意組合測試實驗臺的精確貨期，請與茂育的銷售人員聯系；
5、如各采購單位對機械傳動創意組合測試實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關機械傳動創意組合測試實驗臺的技術咨詢。
