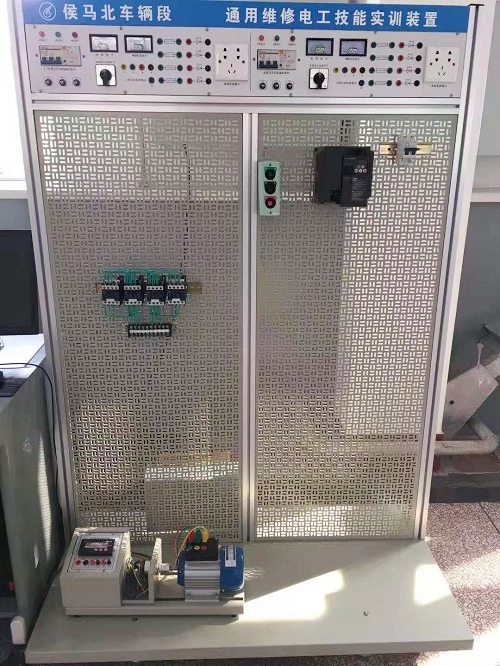

通用維修電工技能實訓裝置

一、產品概述
MY-207A通用維修電工技能實訓裝置按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，主要由實訓臺、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成初級電工線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實驗實訓，主要是訓練學生動手能力和實操技能。實訓項目是根據指導老師來確定，根據所選的項目選擇相應的元器件。初級維修電工實訓考核裝置也可作為培訓機構電工考工的理想設備。
二、技術參數：
1、工作電源：AC380（1±10％）V；
2、環境溫度：-10°C~+40°C；
3、相對濕度：<85％（25°C）；
4、裝置容量：<1.5KVA；
5、重量：100kg；
6、外形尺寸：雙工位1500×750×1750（mm）；
7、移動腳輪：100*60mm
三、實訓項目：
1、單相啟動停止控制電路
2、異步電動機點動控制電路
3、異步電動機兩地控制電路
4、異步電動機聯鎖正反轉控制電路
5、雙重聯鎖控制電路
6、自動順序控制電路
7、手動順序啟動
8、異步電動機星、三角控制電路
9、異步電動機能耗制動控制電路
10、按鈕聯鎖的三相異步電動機正反轉控制線路
11、接觸器聯鎖的三相異步電動機正反轉控制線路
12、雙重聯鎖的三相異步電動機正反轉控制線路
13、單向減壓啟動及反接制動控制線路
14、異步電動機反接制動控制電路
15、自動往返控制線路
16、正反轉點動、啟動控制電路
17、帶有點動的自動往返控制電路
18、異步電動機自鎖控制電路
19、異步電動機單相點動、啟動控制電路
20、三相異步電動機定子串電阻減壓啟動手動控制線路
21、三相異步電動機定子串電阻減壓啟動自動控制線路
22、接觸器控制雙速電動機的控制線路
23、時間繼電器控制雙速電機的控制線路
24、C620-1型車床控制電路
25、電動葫蘆控制電路
26、Y3150型滾齒機控制電路
27、電動葫蘆電路
28、Z3040搖臂鉆床電路
29、CA6140車床電路
四、維修電工技能實驗裝置配置清單

序號	名稱	數量	單位
1	框架帶操作電源儀表平臺	1	套
2	三相斷路器	1	只
3	交流接觸器	6	只
4	熱繼電器	2	只
5	時間繼電器	2	只
6	三相雙投閘刀	1	只
7	三相閘刀	1	只
8	倒順開關	1	只
9	BK變壓器	1	只
10	行程開關	4	只
11	保險座	6	只
12	鐵殼按鈕	2	只
13	信號燈	6	只
14	接線端子排	5	只
15	G型導軌	1	根
16	鈕子開關	3	只
17	走線槽	2	米
18	尖嘴鉗	2	把
19	螺絲刀	4	把
20	三相異步電動機（380V）	2	臺
