創新型電工綜合實訓考核裝置

一、MY-206E 創新型電工綜合實訓考核裝置-功能與結構

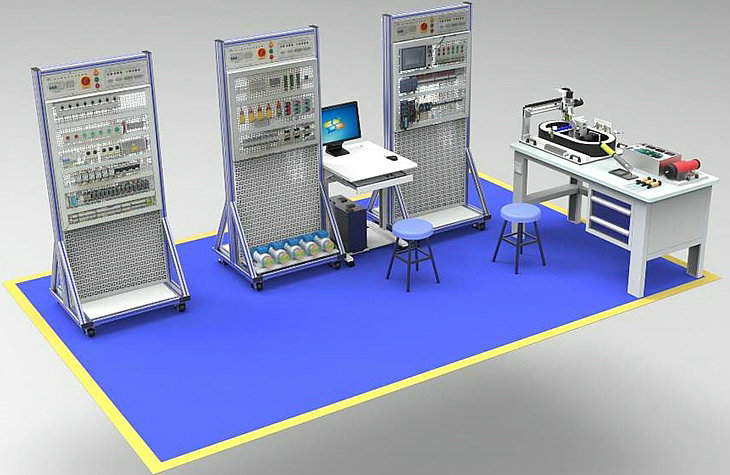

該設備由PLC電氣控制應用平臺、電力拖動安裝平臺、立式塑膠機控制電路故障診斷實訓平臺、電腦桌、裝配桌、實訓儀表工具等組成。

1.PLC電氣控制應用平臺
平臺上面安裝有智能物聯網模塊、PLC、觸摸屏、變頻器、伺服驅動器、步進驅動器、指示燈按鈕模塊等器件，融合自動控制系統電氣控制電路的接線、PLC編程與調試于一體，滿足實訓教學、鑒定培訓及職業競賽的需要。
2.電力拖動安裝平臺
電力拖動安裝平臺采用網孔板開放式設計，自由組合的思路，平臺配套電力拖動實訓套件箱，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。
3.立式塑膠機控制電路故障診斷實訓平臺
立式塑膠機控制電路故障診斷實訓平臺選取的電路是模仿真實的工業生產控制系統，其中包含了裝料、加熱、冷卻和卸料功能。學員根據工藝流程，進行故障診斷與排除。工藝流程如下：
工作開始，首先用手動將轉臂轉到裝料位（5B1點），按下啟動。首先加熱室的進料門在電機3M1的拖動下打開，開到位（6B1）以后，轉臂由裝料位（5B1點）到加熱位（7B1點）開始加熱。轉臂到加熱位以后，進料門關閉（到位6B2）。加熱時間到以后，出料門在電機3M2的拖動下打開（到位8B1），轉臂由加熱位到冷卻位（9B1），出料門在電機3M2的拖動下關閉（到位8B2），在冷卻位風冷電機（4M1）開始冷卻，時間到以后，轉臂由冷卻位到卸載位。卸料結束，手動將轉臂由卸料位轉到裝料位。
4.環形傳送分揀任務模型
模型底板由8mm厚鋁板加工氧化而成，裝有四個黑色鑄鋁拉手，方便搬運。底板上方有環形輸送帶、氣動機械手、搬運龍門架、分揀機構、變頻電機、伺服電機、步進電機、多種傳感器及氣缸等組成。該任務模擬生產線自動化控制，變頻器控制輸送帶電機實現調速功能；通過光纖、光電、金屬、RFID等多種傳感器檢測，PLC控制伺服、步進、多種氣缸動作完成上料、分揀、搬運等多種功能。同時為方便教學，端口采用全開放設計。
5.直流調速模塊
模塊底板采用優質Q235冷軋鋼板經折彎后焊接而成，表面靜電噴塑處理。底板上裝有兩個黑色鑄鋁拉手，方便搬運。底板上方有直流電機、測速發電機、直流調速線路板、顯示系統等組成。該模塊采用測速發電機反饋電壓和給定電壓形成閉環調速系統，調速系統由給定電壓、轉速負反饋、放大電路、觸發產生電路及主電路組成。學員根據功能要求進行測量分析，完成故障診斷與排除。
6.裝配桌
由桌體框架和臺面兩大部分組成。桌體框架用優質Q235冷軋鋼板折彎焊接，噴塑后組裝連接，預設電源插座擴展孔，依據用途可加裝電源插座，配置1個2層工具柜，表面靜電噴塑，可儲藏工具，放置于裝配桌底部一側。臺面用高密度中纖板，表面貼壓防火板，耐腐蝕、防靜電，可隨意拆裝，方便運輸安裝。
7.電腦桌
電腦桌采用優質Q235冷軋鋼板折彎焊接加中纖板臺面組裝而成，包括臺面、鍵盤抽屜、主體架等部分，桌腿安裝4個萬向輪，方便移動。
8.產品配件包
包含設備安裝、調試、實訓所需要的配件、配線、耗材等，包括PLC編程線、觸摸屏USB下載線、通訊線、空氣壓縮機、排插座、安裝耗材等。
二、設備參數概覽
1. 工作電源： AC38V±1％ 5Hz
2. 額定功率：≤1.5kW
3. 安全保護功能：漏電保護、過流保護、短路保護、接地保護
4. PLC:西門子CPU 1214C DC/DC/DC 晶體管型，14輸入/1輸出
5. 數字量輸入/輸出模塊：繼電器型，16輸入/16輸出
6. 伺服系統：匯川IS62P，伺服電機：.1KW/軸高：2mm
7. 變頻器：匯川MD2變頻器
8. 步進驅動器：YKD235M 步進電機：YK42XQ47-2A
9. 觸摸屏：TPC762TI
10. RFID：工業RFID讀寫器
11. 單站尺寸：W8*D7*H183mm
12. 區域尺寸：5mm*3mm
三、設備配置清單

序號	配置名稱	規格型號	單位	數量	備注
PLC 電氣控制應用平臺
1	主體平臺		套	1
2	智能物聯網模塊		套	1
3	電源模塊		套	1
4	PLC電氣控制掛板		套	1
5	環形傳送分揀任務模型		套	1
6	數字孿生仿真系統		套	1
電力拖動實訓平臺
1	主體平臺		套	1
2	智能物聯網模塊		套	1
3	電源模塊		套	1
4	電力拖動掛板		套	1
5	電動機組		套	1
立式塑膠機控制電路故障診斷實訓平臺
1	電源模塊		套	1
2	主體平臺		套	1
3	立式塑膠機控制電路掛板		套	1
4	智能物聯網模塊		套	1
5	直流調速模型		套	1
6	電腦桌		套	1
7	裝配桌		套	1
8	培訓資源包		套	1
9	設備配線包		套	1
1	凳子		張	2
電力拖動實訓套件箱
1	剩余電流動作斷路器	NB1LE-4 3P+N C16	個	1
2	小型斷路器	NB1-63 3P C16	個	1
3	交流接觸器	CJX2-121 22V	個	6
4	輔助觸頭	F4-22	個	6
5	中間繼電器	JZC1-44 AC22V	個	4
6	熔體	RT28-32/4A	個	7
7	熔斷器座	RT28N-32 32A	個	7
8	時間繼電器	JSZ3A-B（通電延時.1s-6m) AC22V	個	2
9	時間繼電器	JSZ3C-B （瞬動型通電延時.1s-6m) AC22V	個	2
1	時間繼電器座	PF83-A /8T圓孔	個	4
11	熱過載繼電器	NR4-63/1.6-2.5A	個	3
12	行程開關	LXK3-2S/B 不帶鎖單輪	個	3
13	行程開關	LXK3-2S/BH 帶鎖單輪	個	3
14	自復平頭按鈕	LA38-11BN 1常開1常閉紅色	個	2
15	自復平頭按鈕	LA38-11BN 1常開1常閉綠色	個	3
16	自復平頭按鈕	LA38-11BN 1常開1常閉黃色	個	1
17	1位蘑菇頭式按鈕	LA38-11	個	1
18	1位按鈕盒	NPH1-1 淺灰色	個	1
19	2位按鈕盒	NPH1-2 淺灰色	個	1
2	3位按鈕盒	NPH1-3 淺灰色	個	4
21	信號指示燈	AD16-22DS/4 AC22V 綠色	個	3
22	信號指示燈	AD16-22DS/4 AC22V 黃色	個	2
23	信號指示燈	AD16-22DS/4 AC22V 紅色	個	2
24	二位置鎖定旋鈕式開關	LA38-11 1常開1常閉	個	3
25	橋堆	KBPC51 5A/1W	個	1
26	管式電阻	RX2-5W1Ω±5%	個	3
27	線槽	4*35白色	條	3
28	通用C45鋁導軌	357.51.1mm 1米	條	3
29	安裝螺釘		套	1
實訓工具
1	歐式管型壓線鉗	.25-6mm2 (HSC86-4)	把	1
2	螺絲刀	十字PH2*1 mm	把	1
3	螺絲刀	PH*75強力型十字	把	1
4	螺絲刀	5*75強力型一字	把	1
5	手動螺絲刀套件	38PCS,H4*28mm	把	1
6	剝線鉗	15MM	把	1
7	不銹鋼剪刀	NS-3	把	1
8	卷尺	5米	把	1
9	直角尺	3*15mm	把	1
1	斜口鉗	7寸貨號	把	1
11	手柄套筒	7mm	把	1
12	塑柄調節式鋼鋸架	1寸-12寸可調試	條	1
13	鋼鋸條	18TPI×12"/3mm	把	4
14	數字萬用表	UT139C	把	1
15	多角度桌虎鉗	3寸	把	1
16	外熱式電烙鐵	6W	把	1
17	全金屬電烙鐵架	雙格 11*98mm 黑色	個	1
18	焊錫絲	Ф.8mm	卷	1
19	數字示波器	用戶自購	套	1

四、培訓項目
PLC電氣控制實訓內容
1.觸摸屏的工程創建、編輯與下載操作
2.觸摸屏的離線模擬應用
3.觸摸屏的輸入輸出位元件應用
4.觸摸屏的輸入輸出字元件應用
5.觸摸屏的XY曲線圖形元件應用
6.觸摸屏的動畫元件應用
7.觸摸屏的數值、文本輸入顯示元件應用
8.觸摸屏的報警信息、事件登錄等元件的應用
9.觸摸屏的定時器等元件的應用
10.觸摸屏的系統綜合應用
11.步進電機驅動器的接線與調試
12.步進電機驅動器參數的設置
13.步進電機驅動器與PLC的脈沖定位控制
14.伺服電機驅動器的接線與調試
15.伺服電機驅動器參數的設置
16.伺服電機驅動器與PLC的脈沖定位控制
17.變頻器控制電機的接線與調試
18.變頻器參數的設置
19.變頻器控制環形傳送分揀任務模型多段速運行
20.環形傳送分揀任務模型接線與調試
21.環形傳送分揀任務模型運行控制程序設計
22.PLC、觸摸屏、變頻器、伺服系統綜合應用實訓
電力拖動部分實訓內容
1.接觸器點動正轉控制電路安裝與調試
2.接觸器自鎖正轉控制線路安裝與調試
3.具有過載保護的接觸器正轉控制線路安裝與調試
4.點動與連續混合正轉控制線路安裝與調試
5.兩地正轉控制電路安裝與調試
6.一個按鈕啟動、停止控制電路安裝與調試
7.接觸器聯鎖正、反轉控制線路安裝與調試
8.接觸器雙重聯鎖正、反轉控制線路安裝與調試
9.位置控制線路安裝與調試
10.自動循環控制線路安裝與調試
11.接觸器聯鎖的自動往返控制電路安裝與調試
12.順序啟動逆序停止控制電路安裝與調試
13.按鈕、接觸器控制Y-△降壓啟動電路安裝與調試
14.按鈕、接觸器控制雙速電動機電路安裝與調試
15.帶有點動的自動往返控制電路安裝與調試
16.雙速電機（從低速到高速）自動控制電路安裝與調試
17.電葫蘆電氣控制電路安裝與調試
18.小車自動往返、延時停止控制電路安裝與調試
19.點動、連續、停止延時自動往返控制電路安裝與調試
20.CA614型車床控制電路安裝與調試
故障診斷與維修測量實訓內容
1.閉環直流調速模塊電路的故障診斷與維修測量
2.工業生產控制系統線路故障診斷與維修測量
