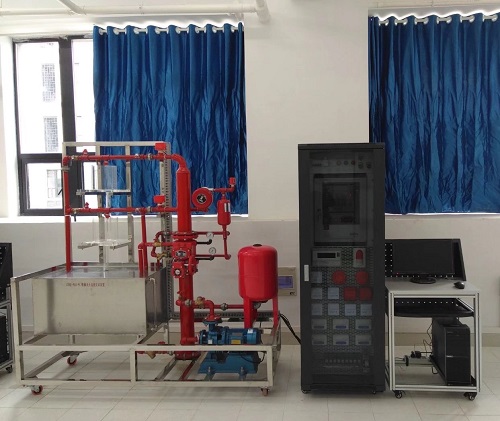

自動消防報警噴水滅火實訓設備

一、自動消防報警噴水滅火實訓設備-概述:
該設備依據《自動噴水滅火系統設計規范》相關標準設計,該系統具有噴水滅火系統典型結構，能夠完成火災探測，火災報警，現場滅火、消防聯動報警主機的控制及設置等演示性實訓項目，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、各類探測器、智能型輸入輸出模塊、火災顯示盤、水流指示器、壓力開關等設備的結構和原理，熟悉滅火系統的控制原理和工作過程。
系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。
它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。

二、系統特點：
1、具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2、聯動性大型消防報警主機，可實現火災報警及滅火聯動。
3、噴水模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4、噴淋泵等關鍵設備分別采用國內優質品牌，穩定型強
5、濕式報警閥、水流指示器、壓力開關、報警主機、現場模塊等設備全部通過國家強制性產品認證
三、技術參數：
1、輸入電源：三相四線～380V±10% 50Hz
2、環境溫度：+4℃～+45℃
3、裝置容量：＜4kVA
4、外形尺寸：模型：1800mm×720mm×1800mm
控制系統：800mm×600mm×1800mm
5、安全保護：具有漏電自動保護裝置
四、實訓項目：
1、系統結構與設備認識
2、噴淋滅火系統仿真軟件安裝與使用
3、噴淋滅火系統伺應狀態操作
4、噴淋滅火系統調試
5、火災探測與火災報警
6、噴淋滅火操作
7、噴淋系統系統綜合操作訓練
8、報警控制器、短路隔離器、聯動接口模塊的的安裝與連接
9、火災顯示盤的安裝、連接與使用
10、各種火災探測器的安裝與連接
11、智能輸入、輸出模塊、聲光報警器、報警按鈕的安裝與連接
12、元件地址編碼設置
13、系統的管理操作
14、系統的數據查詢操作
15、設備啟停操作
16、單點操作
17、聯動編程
18、線路故障的判斷與處理
19、程序設置錯誤的判斷與糾正
20、設計并安裝一個簡易應用系統
21、噴淋滅火系統與消防報警系統聯動
五、基本配置：
1、豪華型電腦桌
鋁木結構，桌面為防火、防水、耐磨高密度板,結構堅固，造型美觀；電腦桌還設有四個萬向輪（帶鎖緊功能），便于移動和固定，有利于實訓室布局。
2、滅火控制柜
2.1火災報警控制器(聯動型)
1）采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
2）可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
3）256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
4）可以現場編輯聯動公式
5）2個總線回路，可連接254個現場器件
6）1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤
2.2火災顯示盤
火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
2.3輸入模塊、控制模塊
輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
2.4聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟�；卮鸸δ�；
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
2.5手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
2.6消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
2.7聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
2.8電子編碼器
完成現場設備的編碼、設備類型與靈敏度的更改等功能。
3、噴淋滅火系統模型
模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，可以模擬兩層大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。
噴淋水泵：數量1臺功率 550W 揚程：30米流量:8立方米/小時
穩壓泵：數量1臺功率750W
濕式報警閥：數量1臺口徑：Ф100mm 額定工作壓力1.2MPa
玻璃球噴頭：數量4個 68℃溫級
水流指示器：數量1個靈敏度15L-37.5L/min
感煙探測器：1個
感溫探測器：1個
可燃?xì)怏w探測器：1個
上述消防類設備全部全部通過國家強制性產品認證。
4、監控軟件
配備監控系統軟件。
