制冷技術實訓裝置

一、MYKT-21 制冷技術實訓裝置，制冷技術實訓臺-概述:
該設備依據制冷空調系統安裝維修工國家職業標準，參照技能大賽相關項目技術標準設計，突出“安裝、調試、維修、設計、管理”等技術技能訓練內容，以培養制冷與空調專業技術人才為目的。
該設備在制冷專業教學實訓主要體現有三個方面的內容，分別是供暖安裝與調試、冷水系統的應用設計、冷庫系統故障查排。針對競賽實訓實操內容進行了綜合規劃設計，突出實際操作訓練，既注重系統設備的安裝、調試和維修，又注重實際工程、應用設計與管理。同時該設備緊扣制冷設備安裝與調試技能大賽，既可作為競賽考核設備，也可用于制冷空調類專業教學，以及制冷空調行業技術人員的培訓與鑒定。

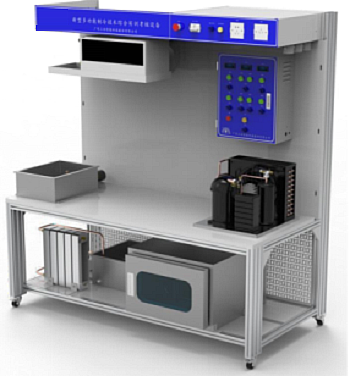

（參考圖）
二、技術參數:
1、工作電源：?jiǎn)蜗嗳€ AC220V ±10% 50Hz
2、環境溫度：－5℃—40℃
3、相對濕度：≤85﹪ （25℃）
4、整機功耗：＜1.5KW
5、電源總開關帶漏電保護 IΔn≦30mA，時間≦0.1S
6、具有電壓、電流指示、供電指示
三、制冷技術實訓裝置-配置：
1、工作臺總成：由型材桌腿，臺面板，側木板，網孔擋板，萬向輪組成的工作臺。學員可在上面自由安裝制冷元器件。采用帶剎車的萬向輪，方便調整設備的擺放位置。尺寸：L1300mm*W715mm *H1840mm。
2、冷藏室冰箱：采用優質不銹鋼板做骨架，經過機械加工成型，隔層采用聚氨酯發泡料保溫。安裝光管式蒸發器。庫門中間部分采用三層發熱透明玻璃構建，既符合保溫性能要求，又方便內部查看。頂部有 LED 燈，庫體的四周采用活動連接，方便調整設備的擺放位置。75L 容積。尺寸：L400mm*W500mm*H200mm
3、冷水箱：采用不銹鋼加工而成。箱體四周包保溫棉，防漏防銹，并在周邊翻邊形成圓弧過底防刮傷手的人性化設計。15L 容積。由冷水箱、支撐管座、選手自制的盤管、其它安裝附件等組成，可進行制冷劑和水進行熱交換。L400mm*W500mm*H200mm。
4、熱水箱：采用不銹鋼加工而成，防漏防銹，并在周邊翻邊形成圓弧過底防刮傷手的人性化設計。20L 容積。由熱水箱、支撐管座、選手自制的盤管、其它安裝附件等組成，可進行制冷劑和水進行熱交換。尺寸：L280mm*W170mm*H140mm。
5、暖氣片：采用市場上成熟品牌產品，低碳冷軋鋼制作后噴涂。中心距 300mm， 5 片，4 分進出水口。風機盤管：采用市場上成熟品牌產品，出風口尺寸：447*130mm，蒸發器尺寸：400*200*65mm 水量：319KG/H。
6、電源箱：該模塊主要由電氣控制箱體、漏電斷路器、急停開關、信號指示燈、中間繼電器、熔斷器座、熔體、航空插座、尼龍防水接頭、電源 2.3 插頭、電源 3 插頭、其它安裝附件等組成。
7、實訓電控箱：該模塊主要由電氣控制箱體、溫度顯示區、儀表顯示區、運行控制區、急停開關、常閉接觸組、二位旋鈕開關 、常開接觸組、信號指示燈、熔斷器座、熔體、尼龍防水接頭、電子溫控器、平面鎖、電源插頭、其它安裝附件等組成。設置的電路整齊、科學規范。內部接線與接線圖統一，并標識清楚線號。配電箱與柜體及機組的連線，標識清楚，直觀方便使用。電箱可根據實際需要進行安裝固定，靈活實用�？砷_(kāi)關門鎖方便學生進行安裝及故障檢測等實操，方便拆裝有利于模塊化方便拆裝。
8、制冷元器件：主要由冷凝機組，高低壓開關，內平衡膨脹閥，單向閥，電磁閥，干燥過濾器，液視鏡，曲軸箱壓力調節閥及能量調節閥等組成完整的制冷元器件。
9、裝配桌裝配桌由桌身、工具柜、臺面組成，用于電氣及機械結構的裝配平臺。桌身采用冷軋鋼板折彎焊接而成，噴塑后組裝連接，裝配桌預設電源插座擴展孔，依據用途可加裝電源插座。整個裝配桌可隨意拆裝，方便運輸安裝。工具柜采用冷軋鋼板折彎焊接而成，工具柜有多個抽屜，可儲藏工具，放置于裝配桌底部一側。臺面采用25mm厚高密度中纖板外貼防火板,PVC截面封邊，臺面具有耐磨、耐熱、耐污及易清潔等特點。尺寸：L1500mm×W700mm×H780mm。
四、制冷系統:

序號	名稱	技術規格	數量
1	實驗臺
2	風冷冷凝機組	AE4456	1套
3	冷風機	DE-2.5	1套
4	高壓壓力表	HS-OG-3.8L	1塊
5	低壓壓力表	HS-OG-1.8L	1塊
6	干燥過濾器	DFS-025S	1個
7	視液鏡	SGS-1/4	1個
8	蒸發器		1個
9	膨脹閥	TN2	2個
10	閥芯	0X#	1個
11	其它配件		若干
12	工具桌		1張

五、制冷專用工具

序號	名稱	規格要求	數量
1	壓力表	HS-OG-1.8L，含安裝支架,連接毛細管	21
2	真空泵	FY-1C-N	1臺
3	擴口器	CT-2000	1套
4	偏心型擴孔器	VFT-808	1套
5	彎管器	1/4"、3/8"	各1把
6	維修雙表	含三色加液管	1套
7	R134a制冷劑		3kg
8	充電式手槍鉆		1把
9	轉接頭	3mm	1個
10	內六角扳手	5mm、8mm	各1把
11	活動扳手	250mm	2把
12	十字螺絲刀	6*100	1把
13	卷尺	3m	1把

六、實訓材料

序號	名稱	規格要求	單位	數量
1	銅管	Ø/8″	米	10
2	銅管	Ø4″	米	8
3	保溫管	3/8"	根	2
4	自粘式保溫管		米	0.5
5	自粘式扎帶固定座	25*25	個	10
6	扎帶	3*150	根	100
7	纏繞管	Φ12	米	2
8	電線（黃色）	0.5mm2，	米	100
9	電線（紅色）	1mm2	米	100
10	電線（黃/綠雙色）	1mm2	米	10
11	等徑擴口三通	3/8"	個	3
12	等徑擴口三通	1/4"	個	3
13	銅納子	1/4"	個	10
14	銅納子	3/8"	個	10
15	轉接頭	外1/4*3/8外接頭	個	10
16	R型不銹鋼管夾	Ø6	個	10
17	自攻絲	M4*20	個	30
18	螺絲平墊	Φ4	個	20
19	膠套	Φ6	個	10
20	膠套	Φ10	10	10

七、全變頻風冷冷水熱泵機組
工作臺總成：由型材桌腿，臺面板，側木板，網孔擋板，萬向輪組成的工作臺。學員可在上面自由安裝制冷元器件。采用帶剎車的萬向輪，方便調整設備的擺放位置。尺寸：L1300mm*W715mm *H1840mm
室外機：
1、外形尺寸mm：995*360*882、質量：123kg
2、制冷劑：R410A
3、制冷量：6.0KW、制熱量：6.7KW
4、室內機： 4CC3S
5、外形尺寸mm：900*450*200
6、額定供冷量KW/H：4.1（全熱）、3.0（顯熱）
7、額定供熱量KW/H：6.8/4.18
8、額定風量m³/h：680、輸入功率W：54
