智能制造電氣技術實訓臺

一、工作臺簡介
MYZN-01 智能制造電氣實訓臺工作臺架是采用立式工作臺形式設計，采用鋁型材結構框架，木質材料桌面。配套有電氣安裝實驗網板、數字化信息采集系統，電氣控制系統等配套裝置。是可用于各種不同基礎培訓模塊放置與開展實驗的載體。

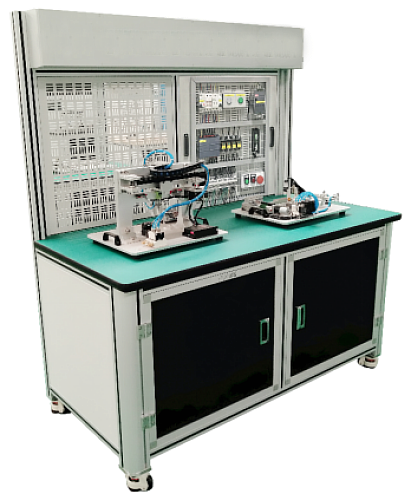

                                                (參考圖）
二、主要技術參數：
1、供電電源：AC220V 50Hz；
2、使用功率：0.7kW；
3、框架材料：鋁合金立柱框架；
4、桌面材料：高密度壓縮板材制作，表面具有防靜電桌墊；
5、封板材料：優質鈑金；
6、通訊方式：以太網；
7、實驗臺尺寸：約1500*750*1750mm。
三、配套控制器系統
采用CPU 1214C，緊湊型PLC控制器帶有1個PROFINET通信端口，集成輸入/輸出：14DI 24V直流輸入，10晶體管輸出24V直流，2模擬量輸入0-10V DC或0-20MA，供電：直流DC 20.4-28.8V。每一工作單元由一臺PLC承擔其控制任務，多臺實訓裝置可進行組合實現小型網絡化的控制。
1、控制器主要技術參數：
1) 供電電源：DC24V；
2) 工作存儲器：100KB；
3) 裝載存儲器：4MB；
4) 保持性存儲器：10KB；
5) 集成I/O:14點輸入/10點輸出；
6) 模擬量輸入：2路輸入；
7) 通訊方式：PROFINET。
2、觸摸屏主要技術參數：
1) 通訊口：1個RS485、1個RS232、1個USB、1個網口；
2) 顯示屏：7寸；
3) 通訊方式：RS232、RS485、以太網通訊等；
4) 網線連接口：RJ45。

---
