M7120平面磨床的實訓說明

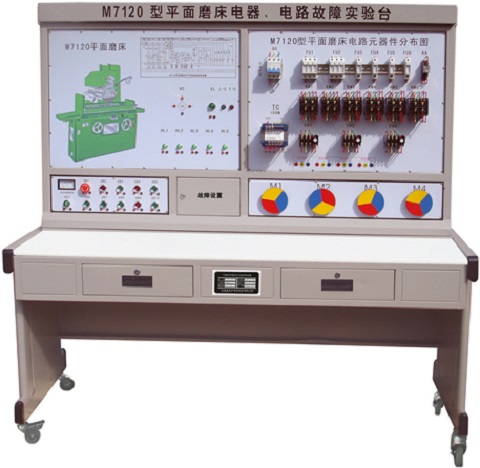

一、M7120平面磨床實訓裝置-基本組成 1、面板1
面板上裝有三相電源輸入指示，過流，過壓保護裝置等安全保護裝置。
2、面板2
面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的看它們的動作情況。面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行。
3、半實物機床
可以模擬機床的一些基本動作，使學生更能掌握真實機床動作原理。
4、故障開關箱
設有36個開關，其中K1到K28用于故障設置；K29到K36保留；其中上部分用于老師設置故障，設置好以后可以用鑰匙鎖住，學生在下部分開關上排除故障，在設置故障時當兩開關為同一位置時即為閉合狀態，反之則為常開狀態。
二、M7120平面磨床實訓裝置-機床原理圖

三、普通磨床的主要工作概況
    磨床是用砂輪的周邊或端面進行機械加工的精密機床。磨床的種類較多，按其工作性質可
    分為外圓磨床、內圓磨床、平面磨床、工具磨床以及一些專用磨床(如螺紋磨床、齒輪磨床、球面磨床、花鍵磨床、導軌磨床與無心磨床等)，其中尤以平面磨床應用最為普遍。
    平面磨床是用砂輪磨削加工各種零件的平面。M7120型平面磨床是平面磨床中使用較為普遍的一種，它的磨削精度和光潔度都比較高，操作方便，適用磨削精密零件和各種工具，并可作鏡面磨削。
    M7120型平面磨床由床身、工作臺(包括電磁吸盤)、磨頭、立柱、拖板、行程擋塊、砂輪修正器、驅動工作臺手輪、垂直進給手輪、橫向進給手輪等部件組成。
    平面磨床可分為以下幾種基本類型：立軸矩臺平面磨床、臥軸矩臺平面磨床、立軸圓臺平面磨床、臥軸圓臺平面磨床�，F(xiàn)以M7120型臥軸矩臺平面磨床的電氣控制為例進行分析。
四、普通磨床的電氣控制線路分析
    M7120型平面磨床的電氣控制線路如圖所示。主要分為主電路、控制電路、電磁工作臺控制電路及照明與指示燈電路四部分。圖中使用的電器元件符號及功能說明如表1.1所示。
表1.1 M7120型平面磨床電器元件符號及功能說明

符號	名稱及用途	符號	名稱及用途
QS	電源開關	SB1～SB10	按鈕
M1	液壓泵電動機	YH	電磁吸盤
M2	砂輪電動機	YC	整流器
M3	冷卻泵電動機	KV	欠電壓繼電器
M4	砂輪升降電動機	C	電容
KM1～KM6	交流接觸器	R	電阻
FRl	熱繼電器	HLl～HL5	指示燈
FR2		SA	臺燈開關
FR3		EL	工作照明燈
FU1	熔斷器	XSl、XP1	接插件
FU2～FU7		XS2、XP2
TC	控制變壓器	XB	接零牌

1、主電路分析
主電路共有四臺電動機，其中M1是液壓泵電動機，它驅動液壓泵進行液壓傳動，實現工作臺和砂輪的往復運動；M2是砂輪電動機，它帶動砂輪轉動來完成磨削加工工件；M3是冷卻泵電
動機，它供給砂輪對工件加工時所需的冷卻液；它們分別用接觸器KMl、KM2控制。冷卻泵電動機M3只有在砂輪電機M2運轉后才能運轉。M4是砂輪升降電動機，它用于磨削過程中調整砂輪與工件之間的位置。MI、M2、M3是長期工作的，所以電路都設有過載保護。M4是短期工作的，電路不設過載保護。四臺電動機共用一組熔斷器FUl做短路保護。
2、控制線路分析
（1）液壓泵電動機M1的控制
合上電源開關QS，如果整流電源輸出直流電壓正常，則在圖區17上的欠壓繼電器KV線圈通電吸合，使圖區7(2～3)上的常開觸點閉合，為起動液壓電動機M1和砂輪電動機M2做好準備。如果KV不能可靠動作，則液壓電動機M1和砂輪電動機M2均無法起動。因?yàn)槠矫婺ゴ驳墓ぜ�是靠直流電磁吸盤的吸力將工件吸牢在工作臺上，只有具備可靠的直流電壓后，才允許起動砂輪和液壓系統，以保證安全。
    當KV吸合后，按下起動按鈕SB3，接觸器KM1線圈通電吸合并自鎖，液壓泵電動機M1起動運轉，HL2指示燈亮。若按下停止按鈕SB2，接觸器KMl線圈斷電釋放，電動機MI斷電停轉，HL2指示燈熄滅。
（2）砂輪電動機M2及冷卻液泵電動機M3的控制
    電動機M2及M3也必須在KV通電吸合后才能起動。按起動按鈕SB5，接觸器KM2線圈通電吸合，砂輪電動機M2起動運轉。由于冷卻泵電動機M3通過接插器X1和M2聯動控制，所以M2和M3同時起動運轉。當不需要冷卻時，可將插頭XPl拉出。按下停止按鈕sB4時，接觸器KM2線圈斷電釋放，M2與M3同時斷電停轉。
    兩臺電動機的過載保護熱繼電器FR2和FR3的常閉觸點都串聯在KM2電路上，只要有一臺電動機過載，就使接觸器KM2失電。因冷卻液循環使用，經�；煊形酃鸽s質，很容易引起冷卻液泵電動機M3過載，故用熱繼電器FR3進行過載保護。
（3）砂輪升降電動機M3的控制
    砂輪升降電動機只有在調整工件和砂輪之間位置時使用。
    當按下點動按鈕SB6，接觸器KM3線圈獲電吸合，電動機M4起動正轉，砂輪上升。達到所需位置時，松開SB6，接觸器KM3線圈斷電釋放，電動機M4停轉，砂輪停止上升。
    當按下點動按鈕SB7，接觸器KM4線圈獲電吸合，電動機M4起動反轉，砂輪下降，當達到所需位置時，松開SB7，KM4斷電釋放，電動機M4停轉，砂輪停止下降。
    為了防止電動機M4正反轉線路同時接通，故在對方線路中串入接觸器KM4和KM3的常閉觸頭進行聯鎖控制。
 （4）電磁工作臺的控制
電磁工作臺又稱電磁吸盤，它是固定加工工件的一種夾具。利用通電導體在鐵心中產生的
磁場吸牢鐵磁材料的工件，以便加工。它與機械夾具比較，具有夾緊迅速，不損傷工件，一次能吸牢若干個小工件，以及工件發熱可以自由伸縮等優點，因而電磁吸盤在平面磨床上用得十分廣泛。電磁吸盤結構如圖3.10所示。其外殼是鋼制箱體，中部的芯體上繞有線圈，吸盤的蓋板用鋼板制成，鋼制蓋板用非磁性材料(如鉛錫合金)隔離成若干小塊。當線圈通上直流電以后，電磁吸盤的芯體被磁化，產生磁場，磁通便以芯體和工件做回路，工件被牢牢吸住。
  電磁吸盤的控制電路包括三個部分：整流裝置、控制裝置和保護裝置。
    ①整流裝置  整流裝置由變壓器TC和單相橋式全波整流器VC組成，供給110V直流電源。
    ②控制裝置控制裝置由按鈕SB8、SB9、SBl0和接觸器KM5、KM6等組成。
    電磁工作臺充磁和去磁過程如下：
    A．充磁過程：當電磁工作臺上放上鐵磁材料的工件后，按下充磁按鈕SB8，接觸器KM5線圈獲電吸合，接觸器KM5的兩副主觸點區18（204～206)、區21（205～208）閉合，同時其自鎖觸點區14(15～16)閉合，聯鎖觸點區15(18～19)斷開，電磁吸盤YH通入直流電流進行充磁將工件吸牢。然后進行磨削加工。磨削加工完畢后，在取下加工好的工件時，先按下按鈕SB9，接觸器KM5斷電釋放，切斷電磁吸盤YH的直流電源，電磁吸盤斷電，由于吸盤和工件都有剩磁，要取下工件，需要對吸盤和工件進行去磁。
    B．去磁過程：按下點動按鈕SBl0，接觸器KM6線圈獲電吸合，接觸器KM6的兩付主觸點區18(205—206)、區21(204～208)閉合，電磁吸盤YH通入反向直流電，使電磁吸盤和工件去磁。去磁時，為了防止電磁吸盤和工件反向磁化將工件再次吸住，仍取不下工件，所以要注意按點動按鈕SBl0的時間不能過長，同時接觸器．KM6采用點動控制方式。
    ③保護裝置保護裝置由放電電阻R和電容C以及欠壓繼電器KV組成。
    A．電阻R和電容C的作用：電磁盤是一個大電感，在充磁吸工件時，存儲有大量磁場能量。當它脫離電源時的一瞬間，電磁吸盤YH的兩端產生較大的自感電動勢，如果沒有RC放電回路，電磁吸盤的線圈及其他電器的絕緣將有被擊穿的危險，故用電阻和電容組成放電回路；利用電容C兩端的電壓不能突變的特點，使電磁吸盤線圈兩端電壓變化趨于緩慢；利用電阻R消耗電磁能量，如果參數選配得當，此時RLC電路可以組成一個衰減振蕩電路，對去磁將是十分有利的。
    B．零壓繼電器KV的作用：在加工過程中，若電源電壓過低使電磁吸盤YH吸力不足，則電磁吸盤將吸不牢工件，會導致工件被砂輪打出，造成嚴重事故。因此，在電路中設置了欠壓繼電器KV，將其線圈并聯在直流電源上，其常開觸點區7(2～3)串聯在液壓泵電機和砂輪電機的控制電路中，若電壓過低使電磁吸盤YH吸力不足而吸不牢工件，欠電壓繼電器KV立即釋放，使液壓泵電動機M1和砂輪電動機M2立即停轉，以確保電路的安全。
（5）照明和指示燈電路
    圖3.9中EL為照明燈，其工作電壓為36 V，由變壓器TC供給。SA為照明開關。
    HLl、HL2、H13、HL4和HL5為指示燈，其互作電壓為6V，也由變壓器TC供給。
五個指示燈的作用是：
    HLl亮表示控制電路的電源正常；不亮，表示電源有故障。
    HL2亮表示液壓泵電動機M1處于運轉狀態，工作臺正在進行往復運動；不亮，M1停轉。
    HL3亮表示冷卻泵電動機M3及砂輪電動機M2處于運行狀態；不亮，表示M2、M3停轉。
    HL4亮表示砂輪升降電動機M4處于運行狀態；不亮，表示M4停轉。
HL5亮表示電磁吸盤YH處于工作狀態(充磁或去磁)；不亮，表示電磁吸盤未工作。
M7120平面磨床電氣控制線路故障圖及排除實訓訓練指導
1.實訓內容
(1)用通電試驗方法發現故障現象，進行故障分析，并在電氣原理圖中用虛線標出最小故障范圍。
(2)按圖排除T68鏜床主電路或電磁吸盤電路中，人為設置的兩個電氣自然故障點。
2.電氣故障的設置原則
(1) 人為設置的故障點，必須是模擬機床在使用過程中，由于受到振動、受潮、高溫、異物侵入、電動機負載及線路長期過載運行、啟動頻繁、安裝質量低劣和調整不當?shù)仍�因造成�?ldquo;自然”故障。
(2)切忌設置改動線路、換線、更換電器元件等由于人為原因造成的非“自然”的故障點。
(3) 故障點的設置，應做到隱蔽且設置方便，除簡單控制線路外，兩處故障一般不宜設置在單獨支路或單一回路中。
(4)對于設置一個以上故障點的線路，其故障現象應盡可能不要相互掩蓋。否則學生在檢修時，雖然檢查思路尚清楚，但檢修到定額時間的2/3還不能查出一個故障點時，可作適當?shù)奶崾尽?br /> (5)應盡量不設置容易造成人身或設備事故的故障點，如有必要時，教師必須在現場密切注意學生的檢修動態，隨時作好采取應急措施的準備。
(6)設置的故障點，必須與學生應該具有的修復能力相適應。
故障設置一覽表

故障編號	故障現象	故障編號	故障現象
1	機床無法啟動	15	電磁吸盤不能工作
2	液壓泵電動機無法啟動	16	電磁吸盤控制不能自鎖
3	液壓泵電動機無法啟動	17	電磁吸盤不能進行充磁
4	液壓泵電動機無法啟動	18	電磁吸盤不能進行充磁
5	液壓泵電動機和砂輪電動機都無法啟動	19	電磁吸盤不能退磁
6	砂輪電動機無法啟動	20	電磁吸盤不能退磁
7	砂輪電動機無法啟動	21	電磁吸盤不工作
8	砂輪電動機控制無自鎖	22	電磁吸盤不工作
9	砂輪電動機無法啟動	23	液壓泵、砂輪電動機不能工作
10	砂輪電動機無法啟動	24	電磁吸盤不能退磁
11	砂輪架無法上升	25	電磁吸盤不能工作
12	砂輪架無法上升	26	液壓泵不工作
13	砂輪架無法下降	27	砂輪不工作
14	砂輪架無法下降	28	砂輪不能下降
