供配電實訓室專業儀器設備基本配置推薦標準

一、供配電技術專業-概述
本課程是高等職業技術學校電氣自動化技術專業重要的核心課程。
通過本課程的學習和實踐，使學生基本熟悉企業供配電系統結構、原理，初步掌握變配電運行及管理、電氣設備的操作與維護、供電系統及設備的故障分析及排除等技能。養成安全、文明的操作習慣，從而基本具備供配電系統崗位群所需的職業素養。

二、供配電技術-教學目的與要求
1. 了解電力系統的組成，理解電力系統的運行特點和對電力系統的基本要求；
2. 掌握電網額定電壓等級，掌握電網額定電壓與電氣設備的額定電壓之間應當相互配合的關系；
3. 掌握電力系統的電壓與電能質量；
4. 掌握電力系統中性點運行方式。
三、要求：

3.1 供配電實訓室實訓教學場所

3.1.1 使用面積:實訓基地應根據師生的健康、安全和設備配置要求，確定其使用面積，并符合國家相關規定。

3.1.2 采光:實訓室的采光應按照GB/T 50033的有關規定。

3.1.3 照明:實訓室的照明要求符合GB 50034的有關規定。

3.1.4 通風：應符合GBJ 16的有關要求。

3.1.5 電氣安裝：應符合GB 16895的有關規定。

3.1.6 消防：應符合GBJ 16的有關規定。

3.1.7 安全標志：應符合GB 2893、GB 2894的有關要求。

3.1.8 安全與衛生：應符合GBZ 1的有關要求。

3.2 儀器設備：

3.2.1 供配電技術實訓室儀器設備配置標準見《電工電子類專業儀器設備配置標準》。

3.2.2 供配電技術實訓室儀器設備的配置數量，應能滿足50人同時進行實訓。

3.2.3 所配備的儀器設備，其質量應符合相關的國家標準或行業標準，并具有相應的產品質量證明。

3.2.4 各種儀器設備的安裝使用應符合國家或行業標準。

附：實訓基地設備基本配置標準

供配電實訓室專業儀器設備基本配置推薦標準
實訓教學場所	實訓項目（模塊）	實訓教學目標	儀　器　設　備
實訓教學場所	實訓項目（模塊）	實訓教學目標	序號	名稱	規格、主要參數或要求	單位	數量	執行標準代號	備注
供配電實訓室	1.計量設備的使用實訓 2.配電柜安裝實訓 3.配電電源與配電裝置連接實訓	1.掌握三相電能表（含IC卡電能表、分時段電能表）及計量用互感器的應用，形成電能計量設備的選擇和使用能力； 2.掌握低壓配電柜就位、水平度和垂直度測量和調整的技能，形成配電柜安裝的能力；	1	母線裝置	10kV：銅母線 50×4 mm，長度1 m,著相序色，按技術規程安裝在實訓場所適當位置；低壓：鋁母線 50×4 mm，著相序色，不安裝，按技術規程在實訓場所安裝位置預設母線支撐絕緣子。	條	3
供配電實訓室	1.計量設備的使用實訓 2.配電柜安裝實訓 3.配電電源與配電裝置連接實訓		2	電氣鉗臺	母線折彎機構；臺虎鉗。	臺	4
供配電實訓室	4.低壓供配電一次電路連接實訓 5.低壓供配電二次電路連接實訓 6.電容器柜安裝實訓 7. 低壓供配電系統繼電保護動作值整定實訓 8. 10 kV高壓配電柜運行實訓	3.熟悉母線的種類和規格，掌握母線平、立彎、扭彎和母線補償裝置制作的操作技能和母線與配電裝置連接的技能，形成配電裝置的進線裝配能力； 4.了解大截面導線線頭制作和電纜頭制作的方法，初步形成供配電裝置一次電路的裝配能力； 5. 掌握配電系統中測量電流、電壓、頻率、功率因數、有功電能和無功電能測量電路連接的技能，形成供配電系統運行參數測量元件的選擇和測量電路的裝配能力； 6. 了解電容器在供配電系統中的作用和電力電容器的種類，掌握電容補償電路的連接技能，形成對低壓供配電系統功率因數進行補償?shù)哪芰Γ?br /> 7.了解低壓供配電系統繼電保護種類，掌握繼電保護動作值整定的技能，形成低壓供配電系統的保護能力； 8.了解高壓開關柜開關配置和測量儀表，信號和故障指示燈的意義；	3	鉗工工具	全套。	套	4
			4	水平儀	常規。	只	4
			5	磁力線墜	常規。	只	4
			6	電纜頭制作工具	壓力鉗、噴燈等。	套	4
			7	變壓器	10/0.4 kV，50 kVA。	臺	2
			8	高壓柜	10 kV，有智能檢測運行和故障參數檢測裝置，能進行故障分斷的模擬操作。	臺	11
			9	環網柜	10 kV。	臺	1
			10	低壓電容柜	0.4 kV，分組自動投入運行的低壓電容柜。	臺	1
			11	低壓配電柜	0.4 kV。	臺	10

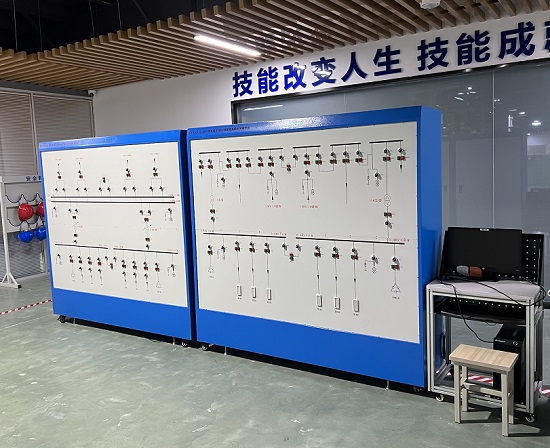

			12	供配電系統模擬屏	具有系統調度、運行實時監控等功能；可與系統聯接運行。	套	1
			13	倒閘操作實訓考核裝置	計算機接口；具有操作結果判斷和錯誤提示功能。	套	1
供配電實訓室	9.供配電值班實訓 10.架空線路安裝實訓	9.掌握高壓開關分、合閘技能，形成對高壓開關的運行和監控能力； 10.了解值班巡視、檢查的設備和儀表，牢記值班的工作內容，掌握供配電設備運行的監控技能，形成值班能力； 11.掌握拉線安裝、橫擔安裝、絕緣子安裝、導線安裝技能，形成架空線路施工安裝的能力。 12.掌握變壓器安裝檢修技能，形成變（壓器）臺的安裝和檢修能力。	14	供配電仿真實訓系統	計算機； 3D軟件：具有供配電電路連接實訓與考核功能，具有電路參數測量元件選配和電路連接實訓與考核功能，具有對模擬高、低壓供配電系統運行和監控功能。	套	1
供配電實訓室	9.供配電值班實訓 10.架空線路安裝實訓		15	架空線路實訓設施	高低壓配電線路：變臺、配電箱、開關、避雷器等符合供電規范，桿塔種類應包括直線桿，轉角桿，分支桿和終端桿等，配備架空線路必須的導線、拉線、絕緣子和金具，必須的線路安裝工具和安全用具。	套	1		根據實際場地配置
