MYXNQ-25D汽車油電混合動力系統綜合實訓平臺

一、汽車油電混合動力系統綜合實訓平臺-結構：

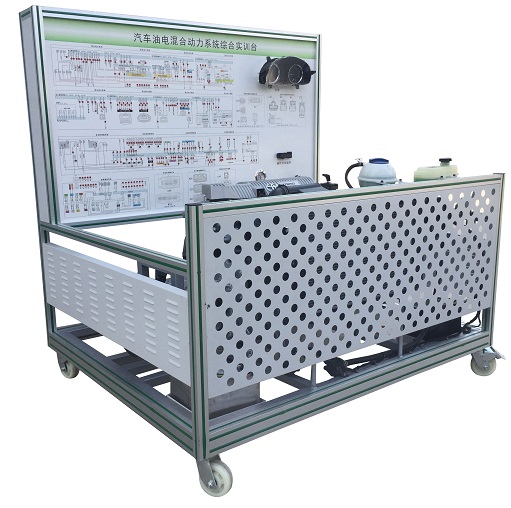

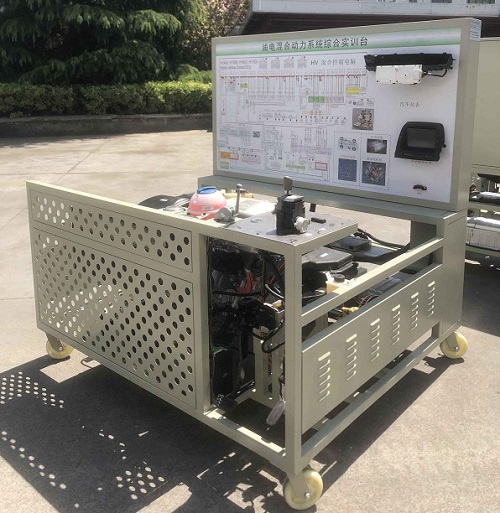

該設備采用2017款卡羅拉油電混合動力發動機和電子傳動橋為基礎，可對發動機和電子傳動橋進行起動、加速、減速等工況的實踐操作，真實展示油電混合動力發動機的組成結構和工作過程。適用于各類院校對油電混合動力發動機和維修實訓的教學需要。
二、功能特點：
1、真實可運行的油電混合動力發動機，充分展示油電混合動力發動機的組成結構和工作過程。
2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和油電混合動力發動機實物，認識和分析控制系統的工作原理。
3、實訓臺面板上安裝有汽車儀表和多功能顯示屏，可實時顯示動力傳遞過程、車速等、電控系統故障指示燈等參數變化。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元、自動變速器、混合動力單元、電源控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓臺安裝有診斷座，可連接專用汽車解碼器，對發動機、自動變速器、混合動力、電源等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6、實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
7、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
三、技術規格：
1、外形尺寸約：1740×1400×1700mm(長×寬×高)
2、工作電源：直流12V
3、燃油標號：依發動機型號
油箱容積：10L
4、工作溫度：-40℃～+50℃

友情提示：
1、設備驗收：各采購單位收貨時請檢查汽車油電混合動力系統綜合實訓平臺的貨品外觀，核實汽車油電混合動力系統綜合實訓平臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供汽車油電混合動力系統綜合實訓平臺使用說明書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌钠囉碗娀旌蟿恿ο到y(tǒng)綜合實訓平臺選型錯誤或設備購買數量錯誤，造成汽車油電混合動力系統綜合實訓平臺的退換貨要求，將不被接受；
4、設備貨期：對汽車油電混合動力系統綜合實訓平臺的發貨期為參考值，如您需要了解汽車油電混合動力系統綜合實訓平臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對汽車油電混合動力系統綜合實訓平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關汽車油電混合動力系統綜合實訓平臺的技術咨詢；
