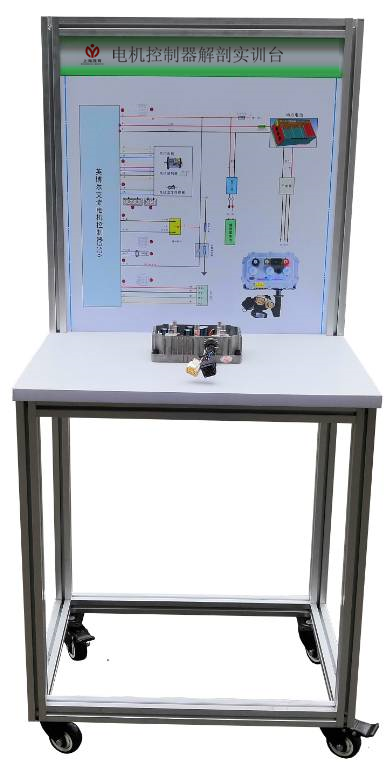

MYXNQ-65電機控制器解剖實訓臺

電機控制器解剖實訓臺-選用主流純電動車配套交流變頻電機控制器，型號：MC3528-72V300A，輸入母線電壓50～96VDC，輸出為三相交流電，功率器件為MOSFET大功率管；為陸地方舟，河北御捷等電動車配套；通過解剖，展示現電機控制器內部結構和控制原理。
二、功能特點：
1、電機控制器上蓋全透明，內部連線完整，展示各主要零部件和電線連接。
2、設備帶四個自鎖裝置萬向腳輪。
3、實訓臺配原理教學面板，展示內部零部件名稱和結構。
三、技術規格：
1、設備外形尺寸：    700*700*1450（長*寬*高）
2、面板外形尺寸：    700*700（長*寬）
3、工作溫度：              -20°～+40°
4、電機控制器參數和特點：
采用美國TI公司主流DSP作為主控芯片。
選用大功率MOSFET管作為功率器件，顯現了低噪音、高效率的能量轉換。
采用先進的矢量控制算法，實現控制器對電機轉矩、轉速的精確控制。
剎車或者反向能量回饋控制，提升車輛的續駛里程，滿足不同客戶的需求。
可選坡路防倒溜功能，提高駕駛的安全性。
蜂鳴器提示各種故障，方便檢修。
完善的加速器故障、欠壓、過壓、過流、過熱等保護功能，提升了系統的可靠性。
CAN總線通訊。
四、基本配置：
電機控制器，數字式萬用表，可移動臺架（帶原理教學板）。
