MYXNQ-14油氣混合汽車動力系統實訓臺(柴油版）

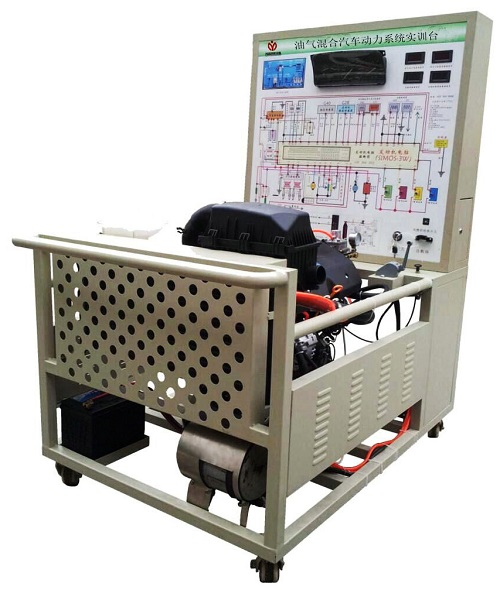

油氣混合汽車動力系統實訓臺-(柴油版）是配合大中院校、部隊、新能源汽車專業的技能培訓之用，該設備采用（4JB1翻新）雙燃氣混合動力柴油發動機為基礎，可運行發動機，進行起動、加速、減速等工況的實踐操作，真實展示雙燃氣混合動力柴油發動機的組成結構和工作過程。通過發動機的演示，可清楚了解雙燃氣混合動力柴油發動機的結構與功能，便于學生較快地掌握雙燃氣混合動力柴油發動機的構造和原理，提高學生對雙燃氣混合動力柴油發動機的初步認識，使學生了解雙燃氣混合動力柴油發動機起到更直觀更深入的教學目的，燃料電池（氫氣）系統示教板滿足汽車新能源與節能實訓課程的教學需要。
二、功能特點
1、真實可運行的雙燃氣混合動力柴油發動機，充分展示雙燃氣混合動力柴油發動機的組成結構和工作過程。
2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖（包括發動機電氣電路與燃料控制ECU系統）；學員可直觀對照電路圖和燃氣混合動力柴油發動機實物，認識和分析控制系統的工作原理。
3、實訓臺面板上安裝有汽車儀表與燃氣轉換開關，可實時顯示發動機轉速、水溫、機油壓力燈、燃氣存儲量、充電指示燈等參數變化。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各繼電器、電磁閥、傳感器等管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓臺配備有油門控制裝置，可方便對發動機加速減速。發動機在怠速狀態時，只有燃油工作；在加速狀態時，油氣混合同時工作，在負荷加大時，燃氣量變大。
6、設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
7、實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8、實訓臺底座采用鋼結構焊接，表面采用噴烤漆工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
1、外形尺寸：1500×1000×1700mm(長×寬×高)
2、工作電源：直流12V
3、燃油標號：依發動機型號
4、油箱容積：10L
5、工作溫度：-40℃～+50℃
6、顏色：7032
7、鋼管：40*40*3mm
8、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
9、移動腳輪：120*80mm
四、油氣混合汽車動力系統實訓臺-基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子以及彩色電路圖	套	1
2	組合儀表		套	1
3	點火開關		個	1
4	燃氣轉換開關	茂育配套	個	1
5	燃氣控制裝置	茂育配套	套	1
6	雙燃氣混合動力柴油發動機總成	五十鈴4JB1，翻新	套	1
7	燃料氣瓶	茂育配套,5KG	個	1
8	燃油箱	10L	個	1
9	油門控制裝置	茂育配套	套	1
10	進、排氣管	原車	套	1
11	水箱(含保護罩)	茂育配套	套	1
12	冷卻風扇	茂育配套	套	1
13	蓄電池	12V	臺	1
14	繼電器	含：起動繼電器等各類運行繼電器	套	1
15	保險絲盒	茂育配套	個	1
16	電源總開關	50A	個	1
17	故障模擬系統	茂育配套	套	1
18	移動臺架(帶自鎖腳輪裝置)	1500×1000×1700mm(長×寬×高)	臺	1
19	教師手冊	茂育配套	套	1
20	合格證與保修卡	茂育配套	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查油氣混合汽車動力系統實訓臺(柴油版）的貨品外觀，核實油氣混合汽車動力系統實訓臺(柴油版）的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供油氣混合汽車動力系統實訓臺(柴油版）產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌挠蜌饣旌掀噭恿ο到y(tǒng)實訓臺(柴油版）選型錯誤或油氣混合汽車動力系統實訓臺(柴油版）購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對油氣混合汽車動力系統實訓臺(柴油版）的發貨期為參考值，如您需要了解油氣混合汽車動力系統實訓臺(柴油版）的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對油氣混合汽車動力系統實訓臺(柴油版）有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關油氣混合汽車動力系統實訓臺(柴油版）的技術咨詢。
