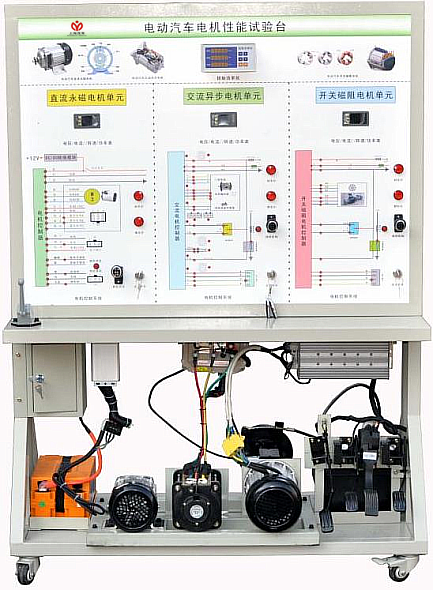

MYXNQ-34電動汽車電機性能實驗臺

一、電動汽車電機性能實驗臺-產品簡介：
電機性能試驗臺由實訓臺架、新能源汽車電池組、三種新能源汽車常用電機（直流永磁、交流異步、開關磁阻）、三種新能源汽車配套電機控制器、加速踏板、檔位器、數顯電壓電流表、轉速表、扭矩表、功率表、臺式機電腦(外配套)等模塊組成。
二、功能特點：
1、設備可以模擬電動汽車在勻速，加速，減速，上坡，下坡狀況下電機的狀態，操作與真實電動汽車相一致。
2、實訓臺可以顯示電機轉動過程中的動態參數，如電壓，電流，扭矩，轉速，功率等。
3、電機測試上位機軟件可以顯示一段時間內電機扭矩，轉速，功率的變化曲線，可以直觀的顯示這幾項參數在電機加速，減速過程中的變化情況。
4、設備安裝有故障考核裝置，可以對線路進行故障設置，訓練學生排除線路故障的能力，同時老師可以用設備對學生的能力進行考核。
三、實訓項目：
1、電動汽車用直流永磁電機：在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
2、電動汽車用直流永磁電機：在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
3、電動汽車用直流永磁電機：在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
4、電動汽車用交流異步電機：在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
5、電動汽車用交流異步電機：在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
6、電動汽車用交流異步電機：在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
7、電動汽車用開關磁阻電機：在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
8、電動汽車用開關磁阻電機：在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
9、電動汽車用開關磁阻電機：在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
10、電機不轉動情況的故障分析及排除。
四、電動汽車電機性能實驗臺-基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm	套	1
2	點火開關	配套	套	3
3	鋰電池組	配套	套	2
4	純電動車直流永磁電機	48V1KW	套	1
5	純電動車交流異步電機	60V1KW	套	1
6	純電動車開關磁阻電機	48V1200W	套	1
7	電機控制器	與電機配套	套	3
8	車載充電器與充電接口	與電池配套	套	1
9	DC-DC轉換器	48V轉12V	套	1
10	檔位開關	電動車專用	套	3
11	油門控制裝置	電動車專用	套	3
12	直流接觸器	DZ47	套	1
13	電源總開關	配套	套	3
14	轉速表、扭矩表、功率表	配套	套	1
15	電壓表直流數顯電流表功率表	配套	套	1
16	電機扭矩/功率/轉速等測試裝置	配套PC軟件	套	1
17	移動臺架	1240×600×1700mm(帶自鎖腳輪裝置)	臺	1
18	保險絲盒	配套	套	1
19	保修卡/合格證	配套	套	1
20	教師手冊	配套	套	1
21	故障模擬與排除裝置	配套	套	1
