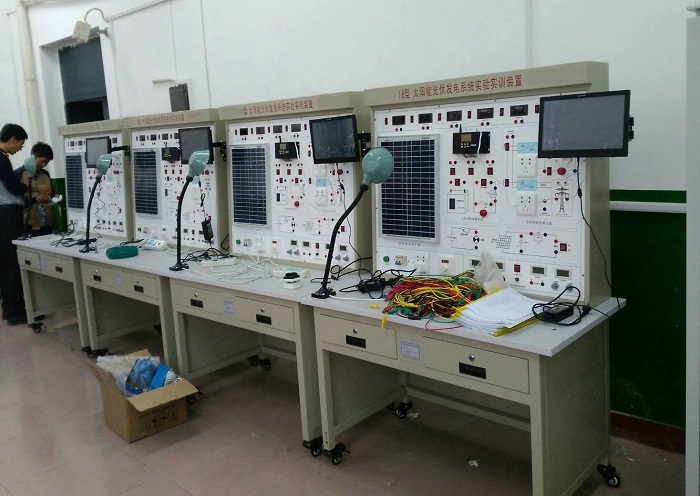

太陽能光伏發電實驗臺

太陽能光伏發電實驗臺-是基于太陽能發電，電能的整流、儲存和逆變于一體的實訓裝置。系統分別由模擬太陽裝置、光伏電池、控制器模塊、離網逆變模塊、同步并網模塊、儀表監測模塊、交直流負載模塊和觸摸屏等組成

一、主要技術指標及規格：
1）、外形尺寸：1200×750mm×1700mm
2）、太陽能電池組具體參數：
   (1）峰值功率：30W
   (2）最大功率電壓：17.5V
   (3）最大功率電流：1.95A
   (4）開路電壓：22V
   (5）短路電流：2.2A
  (6）安裝尺寸：622*550*18mm
二、太陽能控制器具體功能：
1）使用單片機和專用軟件，實現智能控制，自動識別24V系統。
2）采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。
3）多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
4）具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。
5）浮充電溫度補償功能。
6）使用定制大屏幕LCD液晶顯示器、充電、放電，光伏、蓄電池，負載各參數一目了然，一鍵式操作即可完成所有設置，方便直觀。
  ◆ 優良的通訊功能配備獨立的上位機軟件，保證與PC機之間良好通訊，畫面人性化，清晰、直觀、操作方便。與PC機連接后對控制器的參數及功能控制更加靈活，充分滿足不同教學應用需求。
三、蓄電池：一般為鉛酸電池，具有如下特點：
1）自放電率低
2）使用壽命長
3）深放電能力強
4）充電效率高工作溫度范圍寬
5）增加系統停機時蓄電池電量自動測量功能
四、離網逆變器：正弦波逆變器，具體功能參數如下：
1）純正弦波輸出(失真率<4%)
2）輸入輸出完全隔離設計
3）能快速并行啟動電容、電感負載
4）三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形
5）負載控制風扇冷卻
6）過壓/欠壓/短路/過載/超溫保護
7）輸入電壓：10-16VDC
8）輸出電壓：110V/220VAC
9）輸出功率：300W
五、負載：
1）直流負載包括：LED燈，風機等；
  2）交流負載包括：節能燈和交流電機等。
六、并網逆變器：并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
   系統面板設有用來測量DC、AC相關參數的多個測試端口，可測量DC-DC電壓電流變化和DC-AC逆變過程中的電壓電流及曲線變化和波形對比。
6級功率搜索功能
   在自動調整的過程中，會看到LOW燈不停的閃爍，功率會由0作為起點，向最大功率點加大輸出功率，重啟最多為6次，然后進入功率鎖定狀態，鎖定時ST燈長亮。
在進行6級功率搜索程序時，所需的時間為10分鐘。
寬電壓輸入（15-62VDC）
二級功率變壓轉換
◆ 高頻雙向并網，單向并網功能
◆ 高頻直接調制，AC半波合成
◆ 雙向并網方式：直接負載消耗，逆向傳輸AC電流
◆ 單向并網方式：直接負載消耗，禁止逆向傳輸AC電流
多頻率輸出功能，可適用于50Hz/60Hz頻率的AC交流電
◆ 頻率范圍：45Hz~63Hz
  ◆ 直接連接到太陽能電池板（不需要連接電池）
七、監測儀表：完成實驗時數據的讀取，可監測太陽能電池組的電壓和電流；并網逆變器輸出的電壓和電流；離網逆變器輸出的電壓和電流。
上位機通訊聯機界面圖
1、電壓顯示系統：DC 0-50V AC 0-500V自動換擋
2、液晶屏顯示：SMD結構
3、測量精度：AC為1級，DC為0.5級
4、響應時間：≤0.5秒
5、電流顯示系統：DC O-100MA AC 0-5A AC 0-2A 自動換擋
6、液晶屏顯示；SMD結構
7、測量精度：AC為1級，DC為0.5級
8、響應時間：≤0.5秒
9、環境溫度：0～50℃
八、模擬實驗電源：
1、輸入電壓：AC220 (V)；
2、頻率范圍：50/60 (HZ)；
3、輸出電壓：DC 0-32 (V)；連續可調
4、輸出電流：DC 0-2 (A)；連續可調
5、輸出功率： 64W；按鍵式開關。
三、太陽能光伏發電實驗臺-實驗項目：
  實驗一 太陽能光伏板能量轉換實驗
  實驗二 環境對光伏轉換影響實驗
  實驗三 太陽能電池光伏系統直接負載特性實驗
  實驗四 太陽能控制器工作原理實驗
  實驗五 接反保護實驗
  實驗六 太陽能控制器對蓄電池的過充保護實驗
  實驗七 太陽能控制器對蓄電池的過放保護實驗
  實驗八 夜間防反充實驗
  實驗九 離網型逆變器工作原理實驗
  實驗十 獨立光伏發電實驗
  實驗十一 并網型逆變器工作原理實驗
  實驗十二 光伏并網實驗
