| 技術指標 | 說 明 |
| 裝置特點 |

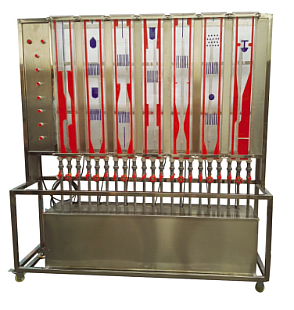

1、MYLT-28B流線流瀑實驗臺美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、本實驗裝置所有流動繞體均采用優質有機玻璃制作，繞體部分采用有色材料，觀察部分采用透明材料，實驗現象清晰，方便學生觀察。 4、流動繞體類型多樣：文丘里模擬，轉角模擬，突擴突縮模擬、流線體及孔板模擬，圓形體及直線收尾體模擬，球閥全開模擬，具有良好的實驗效果。 5、所有管件和框架均采用304不銹鋼材質，進行精細拋光處理，體現整個裝置的工藝完美性。 6、裝置設計可360度觀察，實現全方位教學與實驗。 |
| 裝置功能 |
觀察流體流過不同繞流體的流動現象。 演示觀察流量或進氣量改變流場的變化情況。 |
| 設計參數 |
常壓、常溫操作。 液體流量：0-5m3/h。 |
| 公用設施 |
水：裝置自帶不銹鋼水槽，實驗時經離心泵進入實驗導管并循環使用。 電：電壓AC220V，功率1.0KW，標準單相三線制。 實驗物料：清潔自來水。 |
| 主要設備 |
1、水泵為不銹鋼離心泵：功率750W，最大流量7.0m3/h。 2、摻氣量多少及氣泡大小由摻氣裝置可調。 3、顯示面尺寸：150×1000 mm，優質有機玻璃制作。 4、燈光照明，大小氣泡隨水流的流動過程均清晰可見。 5、外罩及流場邊界由色彩和諧的有機玻璃制作。 6、水箱：容積100L,304不銹鋼材質,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。 7、管路：透明材質，壁厚≥2.5mm。 8、電器：接觸器、開關、漏電保護空氣開關。 9、304不銹鋼儀表柜：測控、電器設備在實驗架上。 10、外形尺寸：1600*500*1800mm(長×寬×高)，304不銹鋼框架，帶移動腳輪及禁錮腳。 11、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
