汽車電器實訓室建設方案及配置

汽車電器實訓室主要針對汽車電器、燈光線路、車載網絡、電子防盜等進行結構原理實訓，練習學生通過實物結合書本使之具備汽車整車電子電器控制等的檢測、維修技能。
一、汽車電器實訓室主要功能：
汽車電器實訓室可完成汽車整車電器及線路拆裝、故障診斷實訓，汽車電源及充電系的檢修、照明與信號系統的檢修、儀表及顯示系統的檢修、整車車窗線路及控制系統檢修、車載網絡設備的檢修、汽車輔助電器設備的檢修。
電器實訓室承擔著《汽車電氣與電子技術》課程的實踐教學活動，是汽車實訓的基礎實訓教學。發電機和起動機用來講解發電機和啟起動機的的總體構造，工作原理以及進行故障的診斷與檢測。讓學生能夠?qū)Πl(fā)電機和起動機整體結構和電路圖有個總體的了解和認識；各種電氣實訓臺能夠教學生在實物上認識電路并進行電路系統的故障分析與檢測，讓學生能夠?qū)W以致用，更進一步的熟悉電氣系統的內部電路同時掌握電路系統的檢測方法，提高實際操作能力，更好的與企業對接，以達到為企業輸送更多優秀人才的目的；檢測設備的熟練使用，以養成學生良好的使用習慣。通過理——實一體化的教學模式，讓學生能夠更好的將理論知識運用到實踐中，不僅提高了學生的動手能力也提高了學生分析問題的能力，同時也提升了學生的就業競爭力。
二、汽車電器實訓室建設的目的：
⒈ 鞏固和加強汽車構造和原理課程的理論知識，為后續課程的學習奠定必要的基礎。
⒉ 使學生掌握汽車總成、各零部件及其相互間的連接關系、拆裝方法和步驟及注意事項；
⒊ 學習正確使用拆裝設備、工具、量具的方法；
⒋ 了解安全操作常識，熟悉零部件拆裝后的正確放置、分類及清洗方法，培養良好的工作和生產習慣。
⒌ 鍛煉和培養學生的動手能力。
三、汽車電器實訓室所需設備的配置：

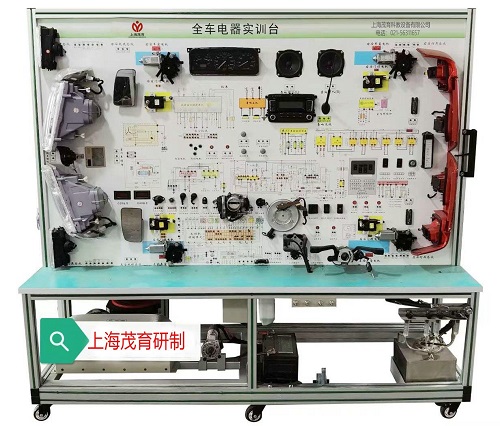

1、MY-7033B汽車電器實驗臺

汽車電器實驗臺采用整車電器實物為基礎，充分展示汽車發動機防盜系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
功能特點
1）真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的工作過程。
2）設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3）示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4）設備面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元、組合儀表、舒適系統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
5）設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。

2、MYCZ-39汽油發動機解剖實驗臺
