電機拖動實訓設備,電機拖動實訓裝置,電機拖動實訓平臺

一、產品概述：

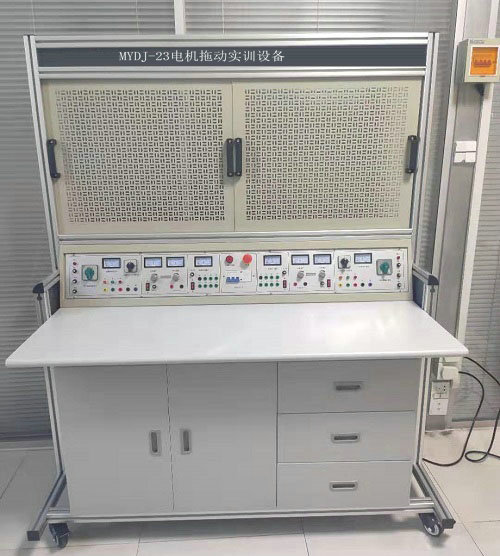

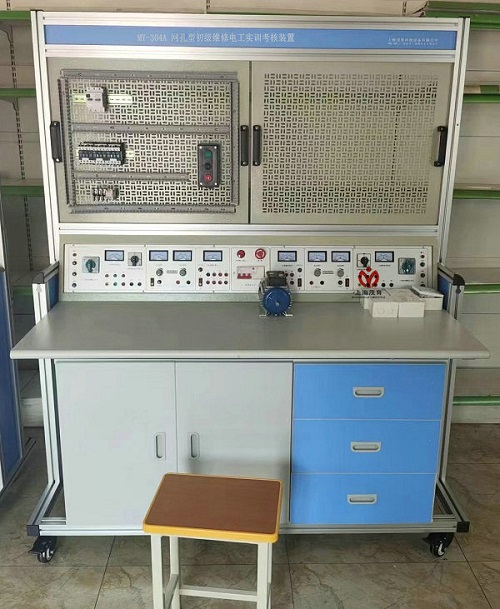

電機拖動實訓設備主要由實訓桌和網孔板組成，學生通過實訓線路進行元器件的布局，安裝接線全部由學生自行完成，培養學生的動手能力和操作技能。實訓項目可自行確定，選擇相應的元器件來完成實訓項目，也可作為電工考證設備使用。適用于各類院校電工電子實驗教學中心、實訓中心、基地、電工電子實驗室、實訓室。
二、實訓臺特點：
1.電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，可擴展功能或開發新實訓
2.操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資
3.設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠
4.實訓臺為單面雙人座，即可以二個學生同時進行實訓，電源獨立互不干擾
5.網孔板為掛件式，采用1.5mm厚的鋼板，網孔板的尺寸為600*700mm2,孔大小為5*10
三、技術參數：
1.輸入電壓：三相四線～380V±10% 50HZ
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：1430mm×680mm×1600mm
四、基本配置：

實訓臺提供線電壓380V和相電壓220V兩種電源、單相電源插座、交流電壓、電流表
1. 交流儀表
(1) 交流電壓表：0～500V帶鏡面交流電壓表二只，精度1.0級
(2) 交流電流表：0～5A帶鏡面交流電流表二只，精度1.0級，具有超量程報警、指示、切斷總電源等
2. 實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護
3.網孔板
每個工位提供一張網孔板（2張），尺寸660mm*600mm。
4.實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方,桌子左右各設有兩個抽屜（帶鎖），下部配置元件柜。

五、實訓所需元器件清單（每臺配置清單）

序號	名稱	型號與規格	數量	備注
1	日光燈管套件（鎮流器）	10W	1套
2	空氣開關	DZ47-63LE4P5A	1只
3	保險絲座	RT18-32/3P	1只
4	直插式保險座	RT14-20	2只
5	熔斷器	RT18-20/3A	3只
6	熔斷器	RT14-20/2A	2只
7	交流接觸器		3只
8	接觸器輔助觸頭		3只
9	熱繼電器		2只
10	通電延時時間繼電器	ST3PA-B/380V（0-10S）	1只
11	時間繼電器座	PF-083A	1只
12	按鈕開關盒	3孔	2只
13	電阻	75Ω/75W	3只	裝實驗臺上
14	電阻	10Ω/25W	1只
15	二極管	1N5408	4只
16	行程開關	LX9-222	2只
17	行程開關	LX9-001	2只
18	塑料安裝卡子		200只
19	自攻螺絲		100只
20	接線端子排	JF5-2.5/5	2條
21	G形導軌	0.2米	1根
22	三相鼠籠式異步電動機	AC380V Y/△	2臺
