汽車發動機拆裝實訓室建設的目的及意義

汽車發動機拆裝實訓室可以進行發動機構造、發動機原理的現場教學，也可進行發動機拆裝、發動機修理等項目的實訓。同時也是本專業學生汽車發動機修理相關技能培訓與考證的基地。
汽車發動機拆裝實訓室主要通過發動機拆裝訓練，加強學生對發動機系統總體結構的認識，發動機配氣機構、曲柄連桿機構等結構的了解及工作原理認識，熟悉常用維修工具的使用。
汽車發動機拆裝實訓室安裝了多媒體教學軟件，組成多媒體網絡教室，方便任課教師理論教學，實現“教學做”合一的教學模式。實訓室一直以來承擔汽車發動機拆裝與檢測的實訓教學任務，以及汽車運用技術專業1+X培訓的教學任務。
一、主要設備
汽油發動機拆裝臺架、菜油發動機拆裝臺架、發動機解剖臺架、發動機各系統各類型部件零件、發動機拆裝工具。
二、主要功能
能夠完成《汽車概論》《汽車構造》《發動機構造與維修》《汽車性能與檢測》等發動機部分課程的理論、實訓教學任務以及《汽車維修中級工》《汽車維修高級工》培訓、考證任務。
三、實訓項目：

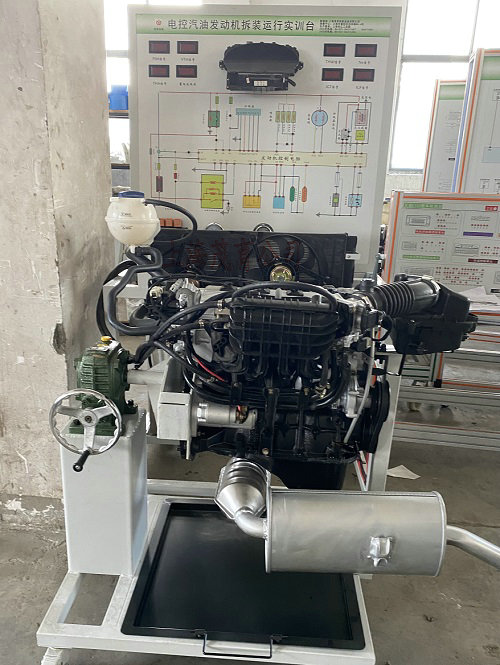

1、柴油發動機的拆裝與檢測：MYCZ-02捷達電控柴油發動機拆裝實訓臺 捷達電控柴油發動機拆裝實訓臺是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用柴油電控汽油發動機總成(易于拆裝)的拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架提供學員進行發動機拆卸和裝配實訓。裝配好發動機后與運行檢測控制臺對接，可起動運行發動機，檢測發動機的裝配效果。通過發動機實訓臺的演示，可清楚了解內部的結構與功能，便于學生較快地掌握發動機的構造和原理，提高學生對發動機的初步認識，使學生了解發動機起到更直觀更深入的教學目的，是各汽車學校對發動機理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
一）功能特點：
1、實訓臺面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和電控汽油發動機實物，認識和分析控制系統的工作原理；
2、實訓臺由拆裝翻轉臺架和運行檢測控制臺兩部分組成。
拆裝翻轉臺架由電控汽油發動機總成和可做360度翻轉的發動機拆裝架組成，運行檢測控制臺由控制面板、發動機電控單元、冷卻系統、供油系統、蓄電池等組成；
3、帶有減速機的拆裝翻轉臺架可做軸向任意角度的翻轉和靜止，可方便地進行拆卸和裝配實訓，底部放置接油盤，便于小零件、水及油的收集，做到三不落地；
運行檢測控制臺架安裝有起動運行發動機所有的部件要素，如電控單元、水箱、油箱和油泵、儀表、點火開關等，與拆裝翻轉臺架進行油路、電路、水路、氣路的對接，可運行發動機(加速/減速/怠速工況正常）、檢測發動機裝配的效果；
4、實訓臺面板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理；
5、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色系統電路圖，實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等；
實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化；
6、實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7、實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。
8、實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
二）技術規格：
1、工作電源：直流12V
2、燃油標號：依發動機型號
3、油箱容積：10L
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：120*80mm
三）實訓項目：
項目一柴油發動機氣缸蓋的拆裝與檢測
項目二柴油發動機凸輪軸的拆裝與檢測
項目三柴油發動機活塞連桿組的拆裝與檢測
項目四柴油發動機發動機曲軸的拆裝與檢測
項目五柴油發動機發動機氣門組的拆裝與檢測
項目六柴油發動機氣門間隙檢查與調整
項目七柴油發動機高壓油泵的拆裝與檢測
項目八柴油發動機機油泵的拆裝與檢測

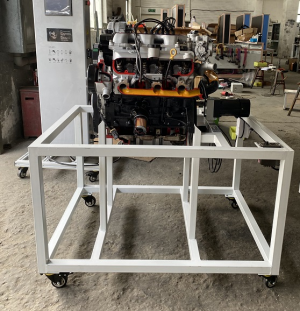

2、汽油發動機的拆裝與檢測：MYCZ-39汽油發動機解剖實驗臺 該設備采用翻新別克發動機進行剖面處理，各部件齊全，剖面位置合理，能全面展示汽油發動機內外部結構和部件的運動情況，適用于汽油發動機原理和機械機構的教學。
一）功能特點：
1、采用原廠汽油發動機實物總成進行機構切剖，充分展示汽油發動機機構部分的內外結構。
2、對發動機各機械剖面采用不同顏色的油漆進行噴涂。
3、由可調轉速的單相齒輪減速電機帶動發動機曲軸做低速運轉，真實演示汽油發動機內部機械部件的運動過程。
4、移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
5、解剖部位：
缸體（活塞與曲軸運行外可觀察）；
氣門室蓋（凸輪軸運行外可觀察）；
氣缸蓋（進排氣門運行外可觀察）；
進排氣歧管與濾清器；
發電機與水泵；
正時機構（正時機構運行外可觀察）；
二）技術規格：
1、外形尺寸：800×600×1200mm(長×寬×高)
2、動力電源：220V±10% 50Hz
3、單相齒輪減速電機：
4、額定電壓：AC 220V 50Hz
5、額定功率：250W
6、額定轉速：0-15轉/分
7、工作溫度：-40℃～+50℃
8、顏色：7032
9、鋼管：40*40*3mm
10、移動腳輪：100*50mm
三）實訓項目：
項目一汽油發動機氣門組的拆裝與檢測
項目二汽油發動機機體組的拆裝與檢測
項目三汽油發動機活塞連桿組的拆裝與檢測
項目四汽油發動機曲軸飛輪組的拆裝與檢測
項目五汽油發動機潤滑系統的拆裝與檢測
項目六汽油發動機啟動系統的拆裝與檢測
項目七汽油發動機冷卻系統的拆裝與檢測
項目八汽油發動機點火系統的拆裝與檢測
四、專業培養目標：
培養理想信念堅定，德、智、體、美、勞全面發展，具有良好的職業素質、實踐能力和創新創業意識，面向汽車制造、汽車零部件制造加工、汽車4S店以及汽車維修相關企業，掌握汽車制造與裝配技術方面所必要的基本理論和專業知識，具備汽車裝配、調試、試驗、制造加工、質量控制、車身匹配的 實踐技能，能從事汽車零部件制造加工、汽車裝配與測試、汽車檢測維修等崗位，適應現代汽車制造行業技術、管理、服務生產一線需要的高素質技術技能人才。
五、主干課程：
汽車構造、汽車電氣設備、汽車電控發動機及檢修、汽車工程材料、汽車制造工藝、汽車性能檢測與評價技術、汽車裝配與調試技術、PLC控制技術等。
六、職業技能證書：
汽車維修工職業資格證書、數控加工職業資格證書、智能網聯汽車運維職業技能等級證書等。
七、就業面向：
汽車制造企業、汽車零部件制造企業、汽車服務企業、汽車維修企業從事汽車裝配工程師、汽車質量檢驗員、機電維保、汽車檢修等崗位。
