高壓電工特種作業安全技術實際操作建設方案

一、高壓電工作業安全技術實際操作考試標準
1.制定依據
《高壓電工作業培訓大綱及考核標準》。
2.考試方式
實際操作、仿真模擬操作、口述。
3.考試要求
3.1實操科目及內容
3.1.1科目一：安全用具使用（K1）
3.1.1.1 電工儀器儀表安全使用（K11）
3.1.1.2 電工安全用具使用（K12）
3.1.1.3 電工安全標示的辨識（K13）
3.1.2科目二：安全操作技術（K2）
3.1.2.1 10kV高壓開關柜的停（送）電操作（K21）
3.1.2.2 10kV高壓成套配電裝置的巡視檢查（K22）
3.1.2.3 10kV柱上變壓器的停（送）電操作（K23）
3.1.2.4 10kV高壓開關柜故障判斷及處理（K24）
3.1.2.5 10kV線路掛設保護接地線（K25）
3.1.2.6 變壓器絕緣測量（K26）
3.1.2.7 電力電纜絕緣測試（K27）
3.1.2.8 變壓器分接開關調整（K28）
3.1.2.9 導線在絕緣子上綁扎（K29）
3.1.3科目三：作業現場安全隱患排除（K3）
3.1.3.1 判斷作業現場存在的安全風險、職業病危害（K31）
3.1.3.2 結合實際工作任務，排除作業現場存在的安全風險、職業病危害（K32）
3.1.4科目四：作業現場應急處置（K4）
3.1.4.1 觸電事故現場的應急處理（K41）
3.1.4.2 單人徒手心肺復蘇操作（K42）
3.1.4.3 滅火器的選擇和使用（K43）

二、場地規劃
300平米以上。
三、設備設施
1、安全用具使用
1. 1電工儀器儀表安全使用（高、低壓通用）

序號	設備/設施/器材	規格及技術參數	數量	單價/元	總價/元
1	萬用表（數字式）		8
2	萬用表（指針式）		8
3	鉗形電表（數字式）		8
4	鉗形電表（指針式）		8
5	500V兆歐表（數字式）		8
6	1000V兆歐表（數字式）		8
7	2500兆歐表（數字式）		8
8	500V兆歐表（指針式）		8
9	1000V兆歐表（指針式）		8
10	2500兆歐表（指針式）		8
11	接地電阻測試儀（數字式）		8
12	接地電阻測試儀（指針式）		8
13	9V電池、L 5V電池	符合高壓電器相關標準	各8
14	被測電流回路（日光燈或白熾燈照明電路，用硬導 線連接）	（要有單相回路和三相回路）	8
15	電動機		2
16	電阻箱		8
17	測量導線		16
總計

1.2電工安全用具使用（高、低壓通用）

序號	設備/設施/器材	規格及技術參數	數量	單價/元	總價/元
1	低壓驗電筆		8
2	絕緣手套		8
3	絕緣鞋（靴）		8
4	防護眼鏡		8
5	安全帽		8
6	安全帶		8
7	登高板		8
8	腳扣		8
9	絕緣夾鉗		8
10	絕緣墊		8
11	其他設備、設施、器材
12	電工安全用具專用柜		15
13	絕緣棒		8
14	高壓驗電筆、高壓放電棒		各8
15	攜帶型三相短路接地線		10
總計

1.3電工安全標示辨識（符合國家標準滿足高壓、低壓驗收要求）

序號	設備/設施/器材	規格及技術參數	數量	單價/元	總價/元
1	各種電工安全標示牌（一批）		10
2	各種電工安全標示掛畫（一批）		10
總計

2、安全操作技術

2.1 10KV高壓開關柜的停（送）電操作

序號	設備/設施/器材	規格及技術參數	數量	單價/元	總價/元
1	進線柜（按標準圖）		1
2	計量柜（按標準圖）		1
3	出線柜（按標準圖）		1
4	母聯柜/母聯隔離柜（按標準圖）		2
5	故障柜	符合高壓電器相關標準	2
5	搬運小車		2
6	安全帽		2
7	絕緣手套		2
8	絕緣靴		2
9	絕緣墊		2
10	高壓驗電器		2
11	操作把手		2
12	標示牌		2套
總計

2.2 10KV高壓成套配電裝置的運行維護

2.3 10KV柱上變壓器的停（送）電操作

序號	設備/設施/器材	規格及技術參數	數量	單價/元	總價/元
1	10KV柱上變壓器配電間隔（含變壓器、跌落式熔斷器、隔離開關）		2
2	熔絲		1
3	安全帽		1
4	護目鏡		1
5	絕緣手套		1
6	絕緣靴		1
7	電工工具		1
8	絕緣拉桿		1
9	高壓驗電器		1
10	標示標示牌		1套
11	安裝施工		1
12	高壓模擬屏		1
13	絕緣紙綁扎		2
14	電纜絕緣測試		1
總計

2.4 10KV高壓開關柜故障判斷及倒閘操作

2.5 1OKV線路掛設保護接地線

序號	設備/設施/器材	規格及技術參數	數量	單價/元	總價/元
1	工作服		22
2	絕緣靴		2
3	安全帽		2
4	安全帶		2
5	傳遞繩		2
6	工具袋		2
7	腳扣		2
8	登高板		2
9	線手套、絕緣手套		2
10	10KV高壓驗電器		2
11	接地線		2
12	導線		40
13	電纜		40
14	水泥桿		2
15	螺栓、墊片螺母、彈簧銷子		2
16	工具		2
17	高空防墜器		2
18	工作氣墊（海綿墊）		2
19	手推絞磨		2
20	手扳葫蘆		2
21	液壓鉗		2
22	卡線器		2
23	地線卡線器		2
24	雙鉤緊線器		2
25	線路金具		2
26	對講機及配件		2
27	接地電阻測試儀		2
28	變壓器		1
29	電橋		2
30	三芯電纜		3米		兩邊均已做好終端頭
31	三芯電纜		4米		兩邊均已做好終端頭
32	10KV針式絕緣子		10
33	10KV柱式絕緣子		10
34	其他絕緣子		各3
35	10KV絕緣銅線		50米
36	10KV絕緣鋁線		50米
37	裸銅線		50米
38	裸鋁線		50米
總計

3、作業現場安全隱患排除

3. 1根據作業現場圖片或視頻判斷作業現場存在的安全風險、職業危害（高、低壓通用）

序號	設備/設施/器材	規格及技術參數	數量	單價/元	總價/元
1	作業現場圖片（一批）		一批
2	高壓電工現場違章作業視頻（幾段）		若干
3	電腦		一臺
4	多媒體播放器		一套
5	投影幕		一張
6	投影機		一臺
7	多媒體教室		一間
總計

3.2結合實際工作任務，排除作業現場存在的安全風險、職業危害

序號	設備/設施/器材	規格及技術參數	數量	單價/元	總價/元
1	高壓電工安全用具一套	全絕緣電工專用	1
總計

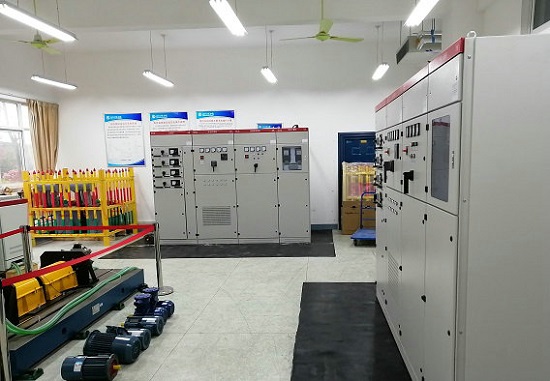

高壓電工特種作業安全技術實際操作建設方案
