傳感器教學設備-光電式傳感器的轉速測量實驗

    傳感器教學設備，傳感器實驗臺是為適應不同類別、不同層次的專業需要。推出了模塊化新產品。可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。（電腦自備） 一、傳感器教學設備實驗?zāi)康?br />     1、了解光電式傳感器的基本結構。
    2、掌握光電式傳感器及其轉換電路的工作原理。
    3、掌握差動變壓器的調試方法。
二、實驗所用單元
    光電式傳感器、光電式傳感器轉換電路板、直流穩壓電源、頻率與轉速表、數字電壓表、 位移臺架。

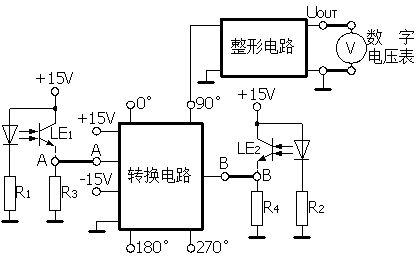

三、實驗原理及電路

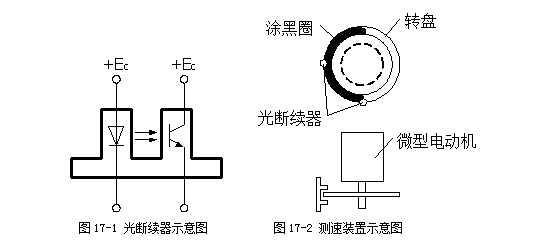

    1、光斷續器原理如圖17-1所示，一個開口的光耦合器，當開口處被遮住時，光敏三極管接收不到發光二極管的光信號，輸出電壓為0，否則有電壓輸出。
