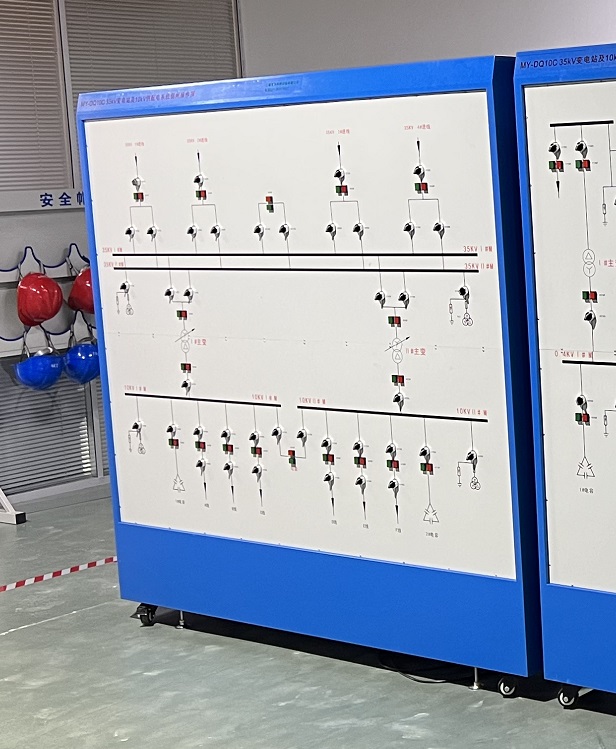

變電站倒閘操作實訓屏

一、MYDQ-35 變電站倒閘操作實訓屏-產品概述：
我國電力工業迅速發展，電力主干網架電壓等級已經普遍上升到500kV,電網日趨復雜、全國聯網已是必然的發展趨勢。據統計，在電力系統的各種事故中，由于運行人員的誤操作、誤判斷而造成貽誤的事故約占40%。在這種情況下，電力系統從發電廠、變電站、到供配電所對運行值班人員的要求更高，而熟練掌握正常情況下的停、送電操作和各類故障情況下的倒閘操作一直是電力行業運行值班類技術人員的極其重要的職業技能。
本裝置參考國家《變電站仿真機技術規范》、《變電站值班員職業標準》及配套的培訓教材，綜合考慮職業院校相關專業課程實訓需求，因此實訓系統可以作為電力行業職業技能人才的培訓考核設備，也可作為職業院校電力技術類專業的實訓設備。

二、技術性能：
1、額定電壓：三相五線～380V±10%  50HZ
2、額定容量：＜1.5kVA
3、工作環境：環境溫度-5℃～+40℃   相對濕度＜85%(25℃)  海拔＜4000m
三、實訓項目
1、系統運行方式切換倒閘操作
2、線路停電操作
3、線路送電操作
4、出線開關從運行狀態轉檢修倒閘操作
5、出線從檢修狀態轉冷備用倒閘操作
6、出線從冷備用轉熱備用倒閘操作
7、出線從熱備用轉運行倒閘操作
8、出線從檢修轉運行倒閘操作
9、兩路進線供電轉一路供電倒閘操作
10、一路進線供電轉兩路供電倒閘操作
11、母線從運行狀態轉檢修倒閘操作
12、變壓器從運行狀態轉檢修倒閘操作
13、母線從檢修狀態轉運行倒閘操作
14、變壓器從檢修狀態轉運行倒閘操作

---
