電機裝配與運行檢測實訓臺

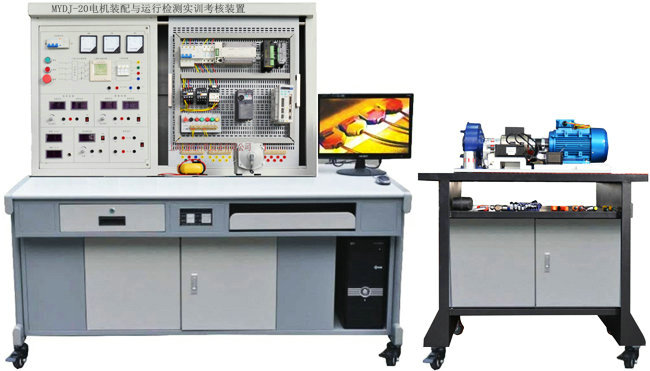

一、MYDJ-21 電機裝配與運行檢測實訓裝置-概述
該設備是一種新型的電機實驗臺，同時具備了三相異步電動機、步進電機、伺服電機等多種電機的實驗功能。且采用數字化檢測手段，更直觀地反應了電機控制的過程，強化了多種電機制作和電氣控制（拖動）方式，是一款可滿足多層次教學的實訓考核設備。適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站進行技能實訓與技能鑒定的考核裝置。

二、裝置特點
1、安全性強：各電源輸出、各測量?jī)x表均有可靠的保護功能，具有完善、可靠的人身安全保護體系。
2、適應性強：能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合。
3、科學性強：采用高精度智能化數據測量，實驗儀表采用指針式、數字式等多種形式，測量數據精度高。還可以利用計算機與其聯網，通過組態軟件在計算機組態，完成對實驗裝置的遠程監控。
4、綜合性強：同時提供多種交流與直流電機，在一個實驗平臺上即可完成多種電機控制實驗。節省實驗用房，安裝方便靈活。
5、配套性強：從儀器儀表、專用電源、電機裝配工具到實驗連接專用導線等均配套齊全，儀器儀表、部件的性能、規格等均密切結合實驗的需要進行配套。
三、技術性能：
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、整機功率：≤1 KVA
3、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
4、、外形尺寸：展開：1850mm×700mm×1650mm（長×寬×高）
5、、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、結構功能特點：
實訓裝置臺采用電源控制及采集
（一）電源控制操作箱
采用抽屜式結構，平時可推進藏于實訓裝置內，電源控制操作箱提供整臺實驗裝置所需的各種電源和檢測儀表。包含以下幾部分
1、交流電源保護裝置
（1）三相四線電源經漏電保護器和短路保護裝置，由接觸器通過起、停按鈕進行操作，輸出到面板的安全連接插座
（2）短路保護采用專利技術，當面板U、V、W輸出出現短路現象，保護裝置將斷開接觸器，并發出聲光報警。故障排除復位后方可重新啟動
2、交流電源
（1）三相可調交流電源，通過6KVA三相同軸自耦調壓器進行調壓，可輸出三相0～450V�？烧{(diào)交流電源輸出處設有過流保護。
（2）輸出三相交流220V專用電源，供外部設備使用。
3、直流電源
（1）提供兩路可調直流電源為DC 30~220V/2A，并帶過載、短路保護功能；配有專用數顯表對輸出電壓電流進行顯示。
（2）5V/2A、24V/6A穩壓直流電源各一組，還有短路保護功能。
（3）0-1A穩流電源一組，用于對磁粉制動器控制。
4、測量?jī)x表
（1）智能數字多功能交流儀表（一只）
液晶顯示，多功能電力儀表能高精度測量顯示三相電網系統中常用的電量參數，如三相電壓電流、有功功率、無功功率、頻率功率因素?cái)?shù)等，具有顯示直觀，精度高，穩定性好，抗震動等優點。功率表精度為0.5級，電壓、電流量程分別為450V、15A。
（2）指針式交流電流表（三只）：量程0-10A用于監視三相可調電源電流。
（3）數顯直流電壓表（兩只）：
1）測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。
2）2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。
3）測量精度：±0.5%+2。
4）抽樣率：5次/秒
5）工作溫度范圍：-20℃～+50℃。
6）上位機具有實時監視及關斷功能。
（4）數顯直流電流表（兩只）：
1）測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。
2）2.7寸TFT液晶屏顯示四位測量值，超量程提示。
3）測量精度：±0.5%+2。
4）抽樣率：5次/秒
5）工作溫度范圍：-20℃～+50℃。
6）上位機具有實時監視及關斷功能。
（7）數顯直流電流表（一只）：量程0-1A,用于監視穩流源輸出值。
（8）數顯轉速表（一只）：量程0-9999r/min，顯示轉速傳感器測量的轉速值
（9）數顯轉矩表一只（一只）：量程20N.M，用于顯示轉矩傳感器測量值
（二）電機機械載體：
電機機械載體是采用鋼結構，由原動電機通過彈性聯軸器、傳動軸等不同的連接機構與扭矩傳感器對接，通過磁粉制動器對原動機進行加載。主包含以下部件：
無刷直流電動機500W、他勵直流電動機123W、磁粉制動器20Nm、動態扭矩傳感器20Nm、三相鼠籠式異步電動機370W、兩相步進電機、伺服電機SGDV-2R8A01
（三）安裝工具與輔助器材
包括工具箱、一字螺絲刀、十字螺絲刀、自動剝線鉗、斜口鉗、尖嘴鉗、壓線鉗、壓線鉗、插針、冷壓插子、游標卡尺、橡皮錘、兆歐表、鋼角尺、內六角扳手、銼刀、鋼直尺、開口扳手、活扳手、導軌C45、絕緣墊等。
（四）電機控制器件：
包括直流無刷電機控制板、變頻器0.75KW、觸摸屏6AV6 648-0BC11-3AX0、可編程控制器FX3U-32MT/ES-A、擴展模塊FX2N-16EYR、步進電機驅動器2M530、伺服驅動器SGDV-2R8A01A、無刷直流電機驅動器BL-2203C、3P空氣開關6A、熔斷器3P、交流接觸器CJX2-0910 220V、熱繼電器、輔助觸頭組F4-22、輔助觸頭組F5-T2
輔助觸頭組F5-D2
五、基本實訓功列舉：
1)三相電流的測量；
2)電力綜合顯示儀表的使用；
3)轉速表、轉矩表的使用；
4)三相異步電動機直接起動、停車的控制電路連接；
5)接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
6)按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
7)按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
8)三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
9)直流他勵電動機的啟停控制控制
10)直流他勵電動機的正反轉控制；
11)步進電機的控制；
12)步進驅動器的參數設置；
13)步進電機的PLC開環控制；
14)交流伺服電機的控制；
15)交流伺服驅動器的參數設置；
16)交流伺服電機的PLC半閉環控制；
17)無刷直流電機驅動器參數設置；
18)無刷直流電機的控制；
19)速度傳感器的使用
20)扭矩傳感器的使用
21)磁粉制動器的使用
22)變頻器面板功能參數設置和操作實訓；
23)變頻器對電機點動控制、啟�？刂�；
24)電機轉速多段控制；
25)工頻、變頻切換控制；
26)基于模擬量控制的電機開環調速；
27)基于面板操作的電機開環調速；
28)變頻器的保護和報警功能實訓；
29)基于PLC的變頻器開環調速；
30)PLC控制電機順序啟動；
31)PLC控制三相異步電動機Y-△啟動電路；
32)觸摸屏的參數設置；
33)觸摸屏的編程；
34)觸摸屏、PLC、變頻器的綜合實訓；
35)各電動機的轉速、力矩、功率測量與控制；
36)電機空載性能測試；
37)電機機械特性測試；
38)電機工作特性測試；
39)電機堵轉性能測試
40)電機機械裝調實訓；
41)電機特性曲線繪制
