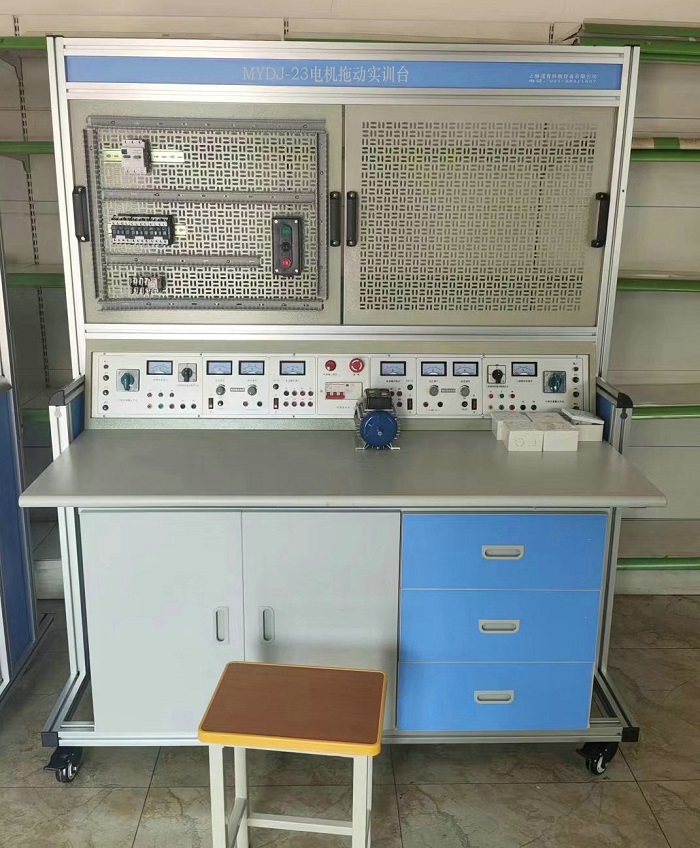

MYDJ-23電機拖動實訓設備

電機拖動實訓設備-概述：
本裝置主要由實訓桌和網孔板組成，學生通過實訓線路進行元器件的布局，安裝接線全部由學生自行完成，培養學生的動手能力和操作技能。實訓項目可自行確定，選擇相應的元器件來完成實訓項目，也可作為電工考證設備使用。適用于各類院校電工電子實驗教學中心、實訓中心、基地、電工電子實驗室、實訓室。

二、設備技術指標
1. 外型：整體尺寸1600mm×700mm×1750mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源(雙組具有相同資源)：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。
三、設備結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。
4、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻�？讖浇y(tǒng)一，可在上面安裝的元?dú)饧�、網孔板厚度1.5MM。
五、實訓所需元器件清單（每臺配置清單）

序號	名稱	型號與規格	數量	備注
1	日光燈管套件（鎮流器）	10W	1套
2	空氣開關	DZ47-63LE4P5A	1只
3	保險絲座	RT18-32/3P	1只
4	直插式保險座	RT14-20	2只
5	熔斷器	RT18-20/3A	3只
6	熔斷器	RT14-20/2A	2只
7	交流接觸器		3只
8	接觸器輔助觸頭		3只
9	熱繼電器		2只
10	通電延時時間繼電器	ST3PA-B/380V（0-10S）	1只
11	時間繼電器座	PF-083A	1只
12	按鈕開關盒	3孔	2只
13	電阻	75Ω/75W	3只	裝實驗臺上
14	電阻	10Ω/25W	1只
15	二極管	1N5408	4只
16	行程開關	LX9-222	2只
17	行程開關	LX9-001	2只
18	塑料安裝卡子		200只
19	自攻螺絲		100只
20	接線端子排	JF5-2.5/5	2條
21	G形導軌	0.2米	1根
22	三相鼠籠式異步電動機	AC380V Y/△	2臺

六、參考實訓項目
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.三相異步電動機Y/△自動控制線路
5.接觸器聯鎖的正反轉控制線路
6.按鈕聯鎖的三相異步電動機正反轉控制線路
7.雙重聯鎖的三相異步電動機正反轉控制線路
8.三相異步電動機多地控制
9.三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
10.工作臺自動往返控制線路

友情提示：
1、設備驗收：各采購單位收貨時請檢查電機拖動實訓設備的貨品外觀，核實電機拖動實訓設備的數量及配件，拒收處于受損狀態的電機拖動實訓設備；

2、設備質保：上海茂育將為各采購單位提供電機拖動實訓設備產品說明書內的質保條件和質保期，在質保范圍內提供對電機拖動實訓設備的免費維修，超出條件承諾時提供對設備的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌碾姍C(jī)拖動實訓設備選型錯誤或電機拖動實訓設備購買數量錯誤，造成電機拖動實訓設備的退換貨要求，將不被接受；

4、設備貨期：對電機拖動實訓設備的發貨期為參考值，如您需要了解電機拖動實訓設備的精確貨期，請與上海茂育的銷售人員聯系；

5、咨詢電話：如各采購單位電機拖動實訓設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電機拖動實訓設備的技術咨詢。
