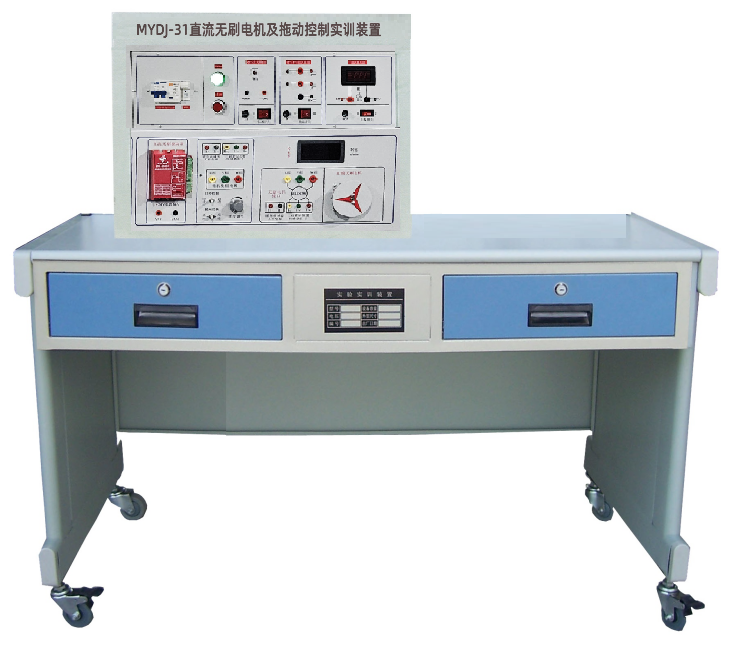

MYDJ-31直流無刷電機及拖動控制實訓臺

一、概述
直流無刷電機及拖動控制實訓臺采用無刷電機專用控制驅動技術，能夠?qū)崿F(xiàn)電機正、反轉控制及調速，加載等功能。

二、技術性能
1、輸入電源：單相～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m
3、裝置容量：＜0.8KVA
5、外形尺寸：1200×700×1300mm³
三、配置介紹
1.電源控制屏
(1)交流電源
提供單相交流～220V電源，交流電源輸出處設有短路保護措施，設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
（2）直流電源
提供24V(5A)直流電源，電源輸出處設有短路保護措施。
（3）提供57BL直流無刷電機1臺，額定功率60W，額定電壓24V，額定扭矩0.6N.m，對應驅動控制系統1套，測速系統1套。
（4）提供永磁直流電機1臺，作為發電機使用，可作為直流無刷電機的負載使用。
（5）提供0-450歐姆大功率磁盤電阻1只。
（6）提供DC 0-200V直流電壓表一只，提供0-500V真有效值交流電壓表一只。
（7）提供實訓桌一張，帶有2只抽屜，便于存儲文件資料或?qū)嵱枌Ь�，工具等。
四、實訓項目
1.直流無刷電機及驅動控制系統的認知。
2.無刷電機電機正、反轉控制。
3.無刷電機電機調速。
4.無刷電機加載控制。
五、輔助教學數字資源軟件
（1）電機與變壓器仿真教學軟件（正版3D軟件，便于升級）
電機與變壓器仿真教學軟件依據《職業院校數字校園建設規范》（教職成函[2015]1 號）與教育部頒布的有關專業教學大綱而設計，選取典型的電機與變壓器，圍繞其核心知識點和技能點展開，兼顧教師的課堂教學，力爭達到軟件的職業性、情境性、過程性、交互性的相互交融。
本軟件包括功率電機、控制電機、信號電機和變壓器4個實驗單元，共18個典型的實驗項目，每個實驗項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考考你等數目不等實驗任務。
本軟件既可支持教師的課堂演示教學，亦可支持學生進行課前預習，重點支持學生在理論課后進行的自主仿真實驗，并可在此基礎上實現技能考核。
（2）電力拖動仿真教學軟件（正版3D軟件，有軟件著作權，便于升級）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實驗和鑒定設備通用技術規范》與教育部有關專業教學大綱而設計，內容包括三相異步機單向轉動控制等30個實驗項目，涵蓋維修電工初級、中級、高級主要實驗項目，每個項目又根據需要設有實驗?zāi)康�、實驗器件、實驗電路、電路原理、器件布局、元件檢查、通電運行、通電運行、故障排除等多種訓練任務。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性價比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了不可或缺的豐富資源。
（3）電工作業培訓教學軟件（正版3D軟件，有軟件著作權，便于升級）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實驗和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制。該軟件采用二維與三維結合的虛擬畫面，教導學生電工基礎知識和用電的安全及急救方法。包含電工初步知識（電工基礎、電工儀表使用、導線安全連接、安全用電工具、安全用電標志），觸電急救（觸電的方式、安全防護措施、接地與接零保護、人工呼吸，心肺復蘇等急救方法），風險排除（滅火器類型、滅火器的使用），電工電子基本操作（包括低壓電器、電機與變電器、照明電路、電子技術）等4大模塊，15個實驗單元，72個實驗項目。軟件以技能為核心，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了豐富的教學資源。

---
