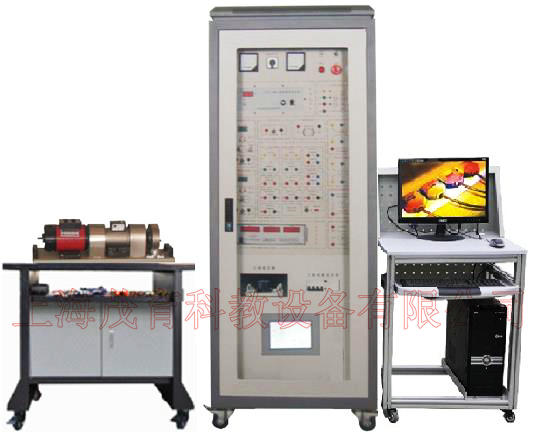

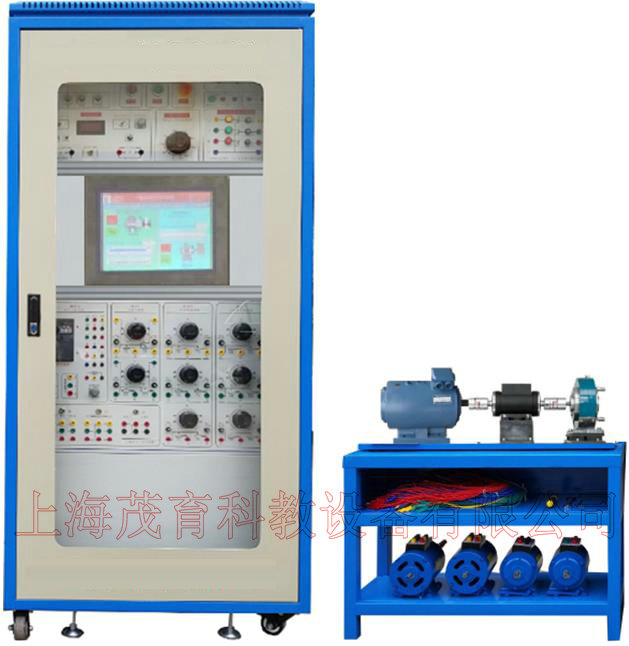

電機性能測試柜-概述：

本設備是集交直流電機對應的控制，運行，機械特性、電氣特性的測試和教學實驗于一體，配套先進的檢測控制手段，對以上各種運行方式進行定量分析，采集電機運行的各種參數。本測試柜從專用電源控制、儀器儀表、電機、導軌、負載及專用導線到配套軟件等均配套齊全。

配有一臺基于W i n C E ( 中 文 版 )  操作系統 、內嵌Homebuilder嵌入版組態軟件的觸摸屏作為人機界面，它在系統中作為顯示監控終端。該終端采用RS-485/232接口采集模塊進行通訊，數據采集模塊將傳感器的檢測值上傳給終端進行顯示或用于監控。

二、技術性能

1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

3、裝置容量：＜ 1.5KVA。

4、外形尺寸：機柜800×650×1800mm3 。

三、主要設備及參數

1.電源控制及檢測柜

設有電壓輸入指示儀表，啟動，停止，急停按鈕，漏電保護等措施。

2.嵌入式人機界面設備

10"高亮TFT液晶顯示屏，分辨率800×600，四線電阻式觸摸屏，分辨率1024×1024。WinCE(中文版) 操作系統，內嵌HMIBuilder嵌入版組態軟件無限點。主頻2.4G，內存2GB，存儲設備16GB電子盤。

工作電源DC9-30V具有4個2.0的USB接口，支持工程備份及還原，支持外部輸入接口設備，如USB鼠標鍵盤等。

具備兩個DB9接口，COM1是RS-232接口，COM2具備一個RS-232接口和RS-485接口

支持Modbus協議通訊，模塊地址手動可設。

3. 磁粉制動器CZF10（風冷）.

激磁電流0~0.8A 加載能力0~10N.m

4.磁粉制動器電源

0~24V電壓輸出線性可控（0-1A）。

5.動態扭矩傳感器

測量旋轉電機扭矩，量程0~±5N.m，供電電源DC24V ,帶速度檢測信號輸出。

6.轉矩，轉速，輸出功率測試儀表

測量旋轉電機扭矩，量程0~±5N.m，供電電源DC24V ,帶速度檢測信號輸出。

7.三相交流電動機1臺

三相交流380V/50Hz，功率180W，轉速1420轉/分鐘

8.他（并）勵直流電動機1臺

直流電機功率350W，轉速1500轉/分鐘，DC220V。

9. EDA9033A三相電綜合參數檢測模塊，具備單/三相電壓、電流 、有功 、無功、功率因數、頻率等檢測功能。

10.固定電機導軌及連軸器。

11.低壓電器元件1批。

12.指針式兆歐表1臺，500V。

13.智能型直流電壓表，直流電流各2只，帶有485通信功能。

14.0-250V 直流可調電樞電源1套（3A ),DC220V 直流勵磁電源1套。

四、完成實驗內容：

1.三相異步電動機冷態電阻的測量

2.三相異步電動機絕緣電阻的測量

3.三相異步電動機空載特性試驗

4.三相異步電動機負載特性試驗

5.三相異步電動機效率測定

6.三相異步電動機特性曲線測定

7.三相異步電動機的轉速、輸出轉矩、功率、電壓、電流測定

8.直流電動機冷態電阻的測量

9.直流電動機絕緣電阻的測量

10.直流電動機空載特性試驗

11.直流電動機負載特性試驗

12.直流電動機機效率測定

13.直流電動機特性曲線測定

14.直流電動機轉速、輸出轉矩、功率、電壓、電流測定

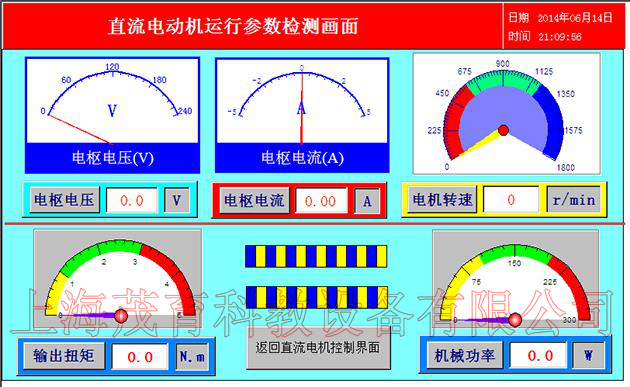

五、實訓系統嵌入式人機交互界面樣例展示：

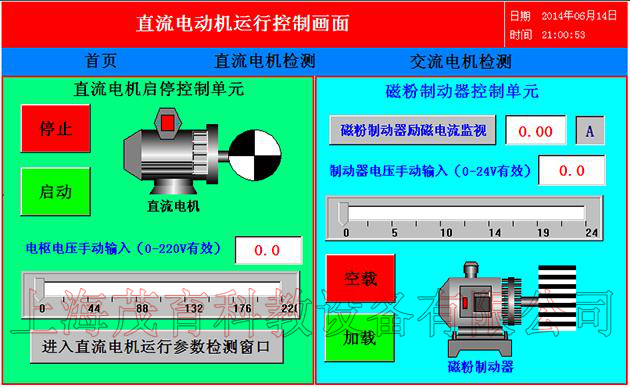

樣例1（直流電動機運行控制畫面）
