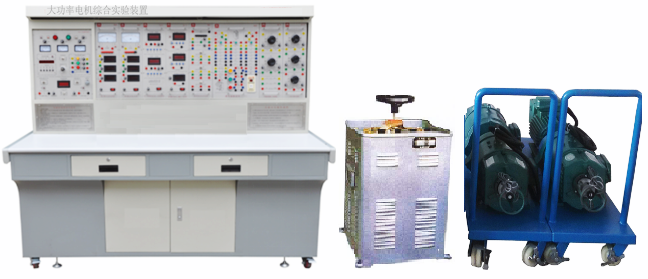

MYDJ-19大功率電機綜合實驗裝置

MYDJ-19大功率電機綜合實驗裝置-是根據"電機學"課程實驗大綱要求及部分高校對中小型電機組實驗需求而研制生產的中大功率電機組實驗裝置。該裝置適用于高等院校原有的電機、電氣技術實驗設備的更新改造，為中等專業學校、職業技術學院等實驗室新建或擴建、迅速開設實驗課提供了理想的實驗設備。
二、裝置特點：
1、各功能組件采用積木式結構，便于二次開發及功能擴展；
2、所有實驗連線均在控制屏面板上連接即可，無需直接接觸電機，安全可靠性；
3、所有電機均選用工業現場應用的2kW中小型功率電機，能真實反映電機本身特性；
4、該實驗裝置帶有電流型漏電保護功能，確保實驗進程中操作者的人生安全和設備的保護；
5、整套性強，從儀器儀表、專用電源、電機機組、實驗部件及實驗專用導線等均配套齊全；配套件的性能、規格等緊密結合實驗的需要進行配置。
三、技術性能：
1、輸入電源：三相四線AC380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：≤6kVA
4、重量：500kg
5、外形尺寸：172cm×70cm×170cm
四、基本配置
實驗裝置由控制屏、實驗桌、交直流電源、測量?jī)x表組件、負載組件、電機機組、實驗掛箱、實驗導線及配件等組成。
（一）DJ-01電源控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)
1、交流電源部分
提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源，配有一臺三相同軸聯動自耦調壓器（規格6kVA、0～450V）。可調交流電源輸出具有短路保護裝置，當相間、線間過電流及直接短路均能起到保護�？刂破恋墓╇娪蓡⑼０粹o進行控制，同時配有三只指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓電壓。
2、直流電源部分
雙路直流電源：一路0～250V（3A）可控直流勵磁電源（內部帶有過流，過壓，過載保護措施），另一路0～250V(20A)可控直流穩壓電樞電源，通過面板上的電位器來調節直流電壓輸出；設有一只直數字電壓表，通過開關切換，監示勵磁電壓及電樞電壓輸出。
同步電機勵磁電源：0～100V（4A），帶短路保、過流保護功能。
3、直流數字直流電壓、電流表
直流數顯電壓表（500V）兩只：測量范圍為0～±500V，輸入阻抗10MΩ，精度為0.5級，三位半數顯，可直接測量正負電壓。
直流安培表（5A）兩只：測量范圍0～5A，精度為0.5級，三位半數顯，可直接測量正負電流�！　　�
直流數顯電流表（20A）兩只：測量范圍0～20A，精度為0.5級，三位半數顯，可直接測量正負電流�！　　�
4、交流數字電壓表、電流表
交流數字電壓表三只：測量范圍為0～500V，輸入阻抗10MΩ，精度為0.5級，三位半數顯�！�
交流數字電流表三只：測量范圍為0～20A，精度為0.5級，三位半數顯。
5、智能單相功率測量?jī)x
測量交流電路的有功功率，功率因數等。
6、電機機組配置（配有兩套機組）
(1)三相鼠籠異步電動機-直流發電機-測速系統
Y380V，2.2kW三相鼠籠異步電動機與230V，1.9kVA直流發電機同軸連接，連接測速系統，電機接線端子直接引出至面板，實驗接線方便。
(2)三相同步電機-直流電動機-測速系統
220V，2.2kW直流電動機拖動400V，2kW三相同步發電機（同軸連接），連接測速系統，電機接線端子直接引出至面板，實驗接線方便。
7、三相聯軸可調電阻負載
提供265Ω/6.5A三相同軸可調負載電阻一臺，接線端子直接引出至面板，實驗接線方便。
（二）DJ-02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有一個大抽屜，用于放置工具、資料等。桌面提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
（三）實驗掛箱
1. DJ-03空氣開關組件
提供20A斷路器開關兩只。
2. DJ-04 旋轉燈、整步表組件
提供并網用的三組旋轉燈（黃、綠、紅各兩只）及Mz10整步表一只。
（四）DJ-06 高可靠帶護套手槍插實驗導線及配件
采用高可靠護套結構手槍插連接導線（接觸良好，安全可靠），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件，外有柔軟橡膠層保護，接觸可靠。
五、實驗項目
三相交流電機
(1) 空載試驗；（三相電流電壓、功率、功率因數等監測）
(2) 負載試驗；（轉矩轉速、功率監測等）
3.2 直流電機
(1) 空載試驗；（單相電流電壓、功率、功率因數等監測）
(2) 負載試驗；（轉矩轉速、功率監測等）
3.3 三相同步發電機
(1) 空載試驗；（三相電流電壓、功率、功率因數；勵磁電源監測）
(2) 負載試驗；（轉矩轉速、功率監測等）
六、實驗裝置配置清單：

序號	名稱	數 量	單位
1	電源控制屏	1	套
2	空氣開關（D32A/3P）	1	只
3	三相調壓器	1	只
4	交流電壓表（0.5級）	3	塊
5	交流電流表（0.5級）	3	塊
6	直流電壓表（0.5級）	2	塊
7	直流電流表（0.5級）	4	塊
8	急停按鈕	1	只
9	直流電機勵磁電源	1	套
10	直流電機電樞電源	1	套
11	同步電機勵磁電源	1	套
12	智能單相功率測量?jī)x	1	臺
13	1.9KW直流發電機	1	臺
14	2.2KW直流電動機	1	臺
15	2.2KW三相異步電機	1	臺
16	2.0KW三相同步發電機	1	臺
17	大功率三相可調負載箱	1	套
18	高壓絕緣膠墊	1	塊
19	實驗桌	1	張
20	電機小推車	2	套
21	實驗連接線	1	套
22	低壓電器開關元件	1	批

友情提示：
1、設備驗收：各采購單位收貨時請檢查大功率電機綜合實驗裝置的貨品外觀，核實的大功率電機綜合實驗裝置及配件，拒收處于受損狀態的大功率電機綜合實驗裝置；
2、設備質保：茂育將為各采購單位提供大功率電機綜合實驗裝置說明書，在質保范圍內提供對大功率電機綜合實驗裝置的免費維修，超出條件承諾時提供對大功率電機綜合實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е麓蠊β孰姍C(jī)綜合實驗裝置的選型錯誤或購大功率電機綜合實驗裝置數量錯誤，造成大功率電機綜合實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對大功率電機綜合實驗裝置的發貨期為參考值，如您需要了解大功率電機綜合實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對大功率電機綜合實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關大功率電機綜合實驗裝置的技術咨詢。
