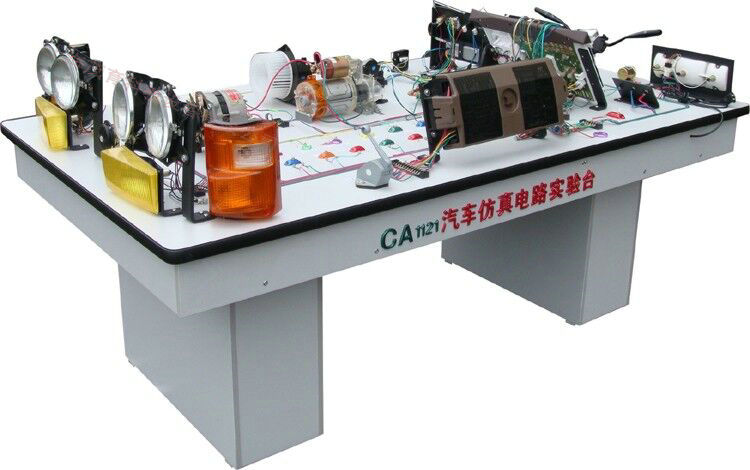

MY-9007- CA1121汽車仿真電路實驗臺

CA1121汽車仿真電路實驗臺-根據汽車電路線路安裝和故障排除而設計的，該實訓臺能使學生在教室內按仿真效果進行實習，經實習后，可以鞏固對所學系統的認識，更重要是培養學生的動手能力，從而達到理論和實踐，從知識向能力的轉化，是學校提高教學質量和提高學生實踐操作能力的重要教學設備。
一、結構功能特點：
整體采用優質雙面板制作而成，外形美觀大方，操作方便，透明直觀，臺上所示電路系統大部分均為實物，本實訓臺在老師的指導下，可同時供多位學生實習各類電器系統。比如，啟動點火、儀表信號、照明信號等其它系統，老師可以在實驗臺上任何部位制造故障，由學生自行排除，也可以拆掉臺上所有電器接頭，要求學生按照汽車線路圖自行安裝。
二、技術參數及安裝說明：
1、外形尺寸: 2080×650×1800mm (長×寬×高)
2、動力電源：交流220V 50HZ
3、工作電壓：12V直流電壓；
4、工作溫度：-50℃～50℃；
5、蓄電池：60AH/12V
6、先將兩小柜放好至規定距離，再將臺面對準放好即可。
7、將臺上電源插頭接上220V交流電源，打開啟動開關起動，進行演示。
8、本產品設有斷線故障8例分別如下：1）鼓風機、2）啟動、3）雨刮噴水、4）車速、5）儀表、6）小燈、7）近光、8）遠光。
三、實驗臺功能說明：
1、啟動系統正常工作情況、故障時情況。
2、點火系統可演示點火快慢及故障情況。
3、開關系統、①組合開關：分點火啟動開關、轉向開關、雨刮開關、噴水電機開關、變光開關、停車燈開關、喇叭開關、②車燈開關、分小燈大燈、③霧燈開關：分前霧燈后霧燈④危險燈開關、其余執行器開關（用模擬開關代替）。
4、儀表系統可演示發動機轉速、時速、工作及故障情況，可顯示燃油表、水溫表、制動信號、冷卻液液位及機油壓力指示等。
5、燈光系統：可演示大燈、小燈、前后霧燈、前轉向燈、停車燈、左右轉向燈、制動燈、倒車燈、危險報警燈、牌照燈等內部照明燈。
6、清潔系統：可演示刮水電機、噴水電機。
四、故障器面板操作使用：
1、數字鍵0-9僅供輸入數字使用
2、清除錯誤：把已經輸入的編號去掉。
3、系統自檢：就是檢查系統是否正常。
4、故障設置：也就是輸入保存的意思，需要輸入故障編號個位數前加零，比如輸入01必須再按故障設置鍵設立成功，如果要進行組合，就要同上反復設置，一組最多只能組合８例故障。
5、全部清除：就是把所有設置的編號全部清空，恢復原來的狀態。
6、故障顯示：指當前存在的編號一個一個的顯示出來。
7、鎖定設置：具有鎖住鍵盤及解鎖功能。該系統初設密碼為88，當你輸入88，按鎖定設置鍵，顯示屏出現LCC時，系統將無法正常操作，需要你重新輸入密碼88顯示屏出現L- -時，你可以更改想要的新密碼，當你輸入新密碼，必須按一下鎖定鍵方可設定。如不需要更改請再按一下鎖定設置鍵。
8、組合清除/組合讀取/組合儲存/單個清除：附鍵。
