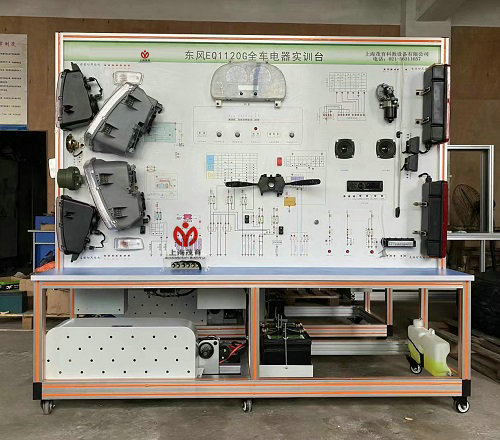

MY-8056B東風EQ1120G全車電器實訓臺

一、東風EQ1120G全車電器實訓臺-采用天錦柴油機整車電器實物為基礎,充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。

二、功能特點:
1、真實可運行的汽車整車電器系統,充分展示汽車整車電器系統的組成結構。
接通電源,操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。
2、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車整車電器各系統的工作原理。
3、示教板面板上安裝有檢測端子,可直接在面板上檢測汽車整車電器各系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
4、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建,耐油耐腐蝕并易于清潔,帶自鎖腳輪裝置,底座上配有40cm的桌面,臺面鋪裝32mm厚彩色高密度復合板,方便放置資料、輕型檢測儀器等。
三、技術規格:
1、外形尺寸(約):2080×700×1900mm(長×寬×高)
2、動力電源:三相四線(或三相五線)380V±10% 50Hz
3、工作電壓:直流24V
4、工作溫度:-40℃~+50℃
5、三相異步電動機
型 號:YT 100L1-4
   電壓:AC 220V/380V
  功率:2.2KW
  轉速:1420r/min
6、鋼管:40*40*3mm
7、機柜:1.5mm冷板沖壓成形,背面設置維修門;
8、移動腳輪:100*60mm
四、基本配置(每臺):
序號 名       稱 規格型號 單位 數量
1 面板 裝有各種檢測端子以及彩色電路圖 1
2 點火開關 配套 1
3 組合儀表 原車 1
4 組合開關 原車 1
5 左右前大燈總成 原車 1
6 左右前霧燈 原車 1
7 左右轉向燈 原車 1
8 左右轉向邊燈 原車 1
9 左右組合尾燈 原車 1
10 牌照燈 原車 1
11 燈光開關 原車 1
12 剎車燈開關 原車 1
13 倒車燈開關 原車 1
14 危險燈開關 原車 1
15 線束 配套 1
16 雨刮總成 原車 1
17 雨刮控制繼電器 原車 1
18 噴水電機 原車 1
19 噴水壺 原車 1
20 喇叭 原車 2
21 喇叭繼電器 原車 1
22 霧燈繼電器 原車 1
23 起動機總成 原車 1
24 發電機總成 原車 1
25 三相異步電動機 YT 100L1-4 1
26 蓄電池 配套 2
27 保險絲盒 配套 1
28 電源總開關 50A 1
29 移動臺架(帶自鎖腳輪裝置) 2080×700×1800mm(長×寬×高) 1
30 故障模擬與排除裝置 茂育配套 1
31 教師手冊 茂育配套 1
32 合格證與保修卡 茂育配套 1


友情提示:
1、設備驗收:各采購單位收貨時請檢查東風EQ1120G全車電器實訓臺的貨品外觀,核實東風EQ1120G全車電器實訓臺的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供東風EQ1120G全車電器實訓臺使用說明書和質保期,在質保范圍內提供對東風EQ1120G全車電器實訓臺的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌臇|風EQ1120G全車電器實訓臺選型錯誤或設備購買數量錯誤,造成東風EQ1120G全車電器實訓臺的退換貨要求,將不被接受;
4、設備貨期:對東風EQ1120G全車電器實訓臺的發貨期為參考值,如您需要了解東風EQ1120G全車電器實訓臺的精確貨期,請與上海茂育公司的銷售人員聯系;
5、咨詢電話:如各采購單位對東風EQ1120G全車電器實訓臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關東風EQ1120G全車電器實訓臺的技術咨詢;
